| 窗口片说明 |
| 玻璃材质做成的平行平片，光路系统中使用不改变系统的放大倍数，主要用来做保护玻璃使用。可用作防尘，防雾等应用。用来保护核心元件直接被污染。 我们的窗口片选用的材质主要有K9(N-BK7)、紫外熔融石英、蓝宝石、氟化钡、氟化钙、硫化锌、硒化锌、锗、硅等。 |
| 特点 |
| 1、透过图像不会发生畸变，激光形状不变； 2、光束传播角度不变； 3、经过窗口片光学系统的放大倍数不变； 4、可镀膜提高透射率； |
| 材料与透过率曲线 | 描述 |
| N-BK7 (投射范围：350nm~2.0μm) |
N-BK7是一种符合RoHS标准的硼硅冕牌玻璃。它是光学元件极常用的光学玻璃。工作波长从350nm-2000nm，通常在紫外熔融石英的优点（即，在紫外光区域有较好透过率，且热膨胀系数更小）并非必需的情况下选择N-BK7窗口片。这些窗口片可选未镀膜(350 nm-2.0 µm)或在两个光学表面镀我们三种增透膜之一的版本。未镀膜窗口片的每个表面具有约4%的典型损耗，而增透膜在指定波长范围上将每个表面的该损耗减小到Ravg< 0.5%，并且对于0°与30°之间的入射具有良好性能。 |
 |
|

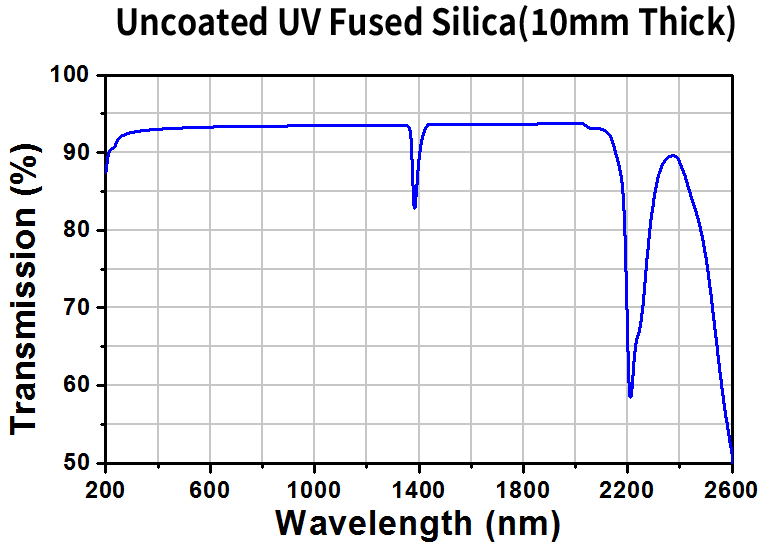

| 紫外熔融石英 (UVFS) (投射范围：185nm~2.1μm) |
工作波长从190nm-2100nm，与N-BK7相比，紫外熔融石英在给定波长下具有更低折射率，较好的均匀性和更低热膨胀系数。未镀膜的窗口片每个表面的损耗为4%，增透膜将表面损耗降低至Ravg<0.5%。当入射角在0°和30°之间时，增透膜性能理想。 以及相比于自然石英具有极低的荧光水平，使其成为紫外至近红外波段应用的理想选择。 |
 |
|
| 蓝宝石窗口片 (投射范围：400nm~5.0μm) |
蓝宝石工作波长从400nm~5000nm，在这个工作波段范围内无吸收，光束在蓝宝石窗口片内传播时会发生双折射现象。未镀膜蓝宝石窗口片表面反射率每个面约为8%，经过一片未镀膜的蓝宝石窗口片透射率约为85%。 蓝宝石具有很高的表面硬度，只能被少数几种物质划伤，蓝宝石具有很好的耐热性和耐候性，化学性能稳定，即使在温度达到1000°C时也不溶于水、常见的酸和碱。自然蓝宝石由于晶体内混有铁或者钛等金属离子，呈现出鲜艳的蓝色，紫外光照射时有时会发出荧光，人工合成蓝宝石为无色透明。 |
 |
|
| 氟化钡(BaF2) (投射范围：200nm -11.0μm) |
氟化钡晶体透光率范围宽，在0.13μm~14μm波长范围内透光性良好。单晶和多晶性能基本一样，材料很难出单晶，所以单晶的价格是多晶的1倍。氟化钡晶体是制作各种光学窗口、棱镜及透镜等光学元件的理想材料。可以用于红外配电柜窗口、傅立叶气体分析窗口、油气检测、高功率激光、光学仪器等。氟化钙透镜或窗口，直径范围是：5~150mm，表面精度通常可达40/20，表面平整 度可达：λ/10@633nm（镜片的厚度与直径之比需符合加工比例）。 |
 |
|
| 氟化钙(CaF2) (投射范围：180nm~8.0μm) |
氟化钙工作波长从180 nm-8000 nm，在紫外波长具有良好的透过性，氟化钙材质为各向同性，光束在氟化钙窗口片中传输不好发生双折射现象。未镀膜的氟化钙窗口片每个面约有3%的反射率，经过一片未镀膜氟化钙窗口片透射率约为94%。氟化钙耐湿性较高，还具有低色散(阿贝数95)和低荧光特性（少量杂质），具有很好的防护、耐化学品和耐热性等。但硬度较低，容易被划伤，且在高湿环境下使用时，如果温度超过600 °C则氟化钙会发生降解。 |
 |
|
| 硫化锌（ZnS） (投射范围：800nm~12.0μm) |
CVD硫化锌（ZnS）是一种化学惰性材料，具有纯度高、不溶于水、密度适中、易于加工等特点，广泛应用于红外窗口、整流罩和红外光学元件的制作。和硒化锌（ZnSe）材料一样，硫化锌（ZnS）也是一种折射率均匀性和一致性好的材料，在8-12μm波段具有很好的图像传输性能，但其在10um后开始有部分吸收。该材料在中红外波段也有较高的透过率，但随着波长变短，吸收和散射增强。与硒化锌（ZnSe）相比，硫化锌（ZnS）的硬度高、断裂强度是硒化锌（ZnSe）的两倍，抗恶劣环境的能力强。ZNSE窗口或透镜的直径范围是：5~220mm，表面精度最高可达20/10，表面平整度可达：λ/10@633nm（镜片的厚度与直径之比需符合加工比例）。 |
 |
|
| 硒化锌(ZnSe) (投射范围：600nm~16.0µm) |
硒化锌工作波长从可见光到20 µm，无吸湿性，且硒化锌材质具有各向同性特点，无双折射现象。硒化锌具有较宽透射带，并且在可见光谱的红光部分具有低吸收度。未镀膜硒化锌表面反射率每个面约为17%左右，经过一片未镀膜硒化锌窗口片约有30%透射率损失。硒化锌是一种有害物质，具刺激性，接触到强酸或者强激光照射会产生有毒的硒化氢，对人体眼睛、呼吸道粘膜有刺激作用，皮肤经常直接接触可引起皮肤问题。操作时务必佩戴过滤式防尘口罩，戴化学防护眼镜及穿防渗透工作服。 |
 |
|
| 锗(Ge) (投射范围：2.0~16µm) |
锗工作波长在600 nm-16 µm红外波段，吸收很少，对1.5 µm光束有吸收和滤光效果。锗非常适用于红外激光应用。该元素对空气、水、碱和酸 (硝酸除外)都具有惰性，但是它的透射性能对温度非常敏感。未镀膜锗窗口片表面反射率每个面约为35%的损失，经过一片未镀膜的锗窗口片双手损失约为59%。锗的光谱透过率对温度非常敏感，环境温度100° 波长透过。锗的光谱透过率对温度非常敏感；环境温度100°C材料吸收度变大以至于几乎不透光，在环境温度200 ℃时整体不透光。锗材料含有有害物质，操作时务必佩戴过手套，滤式防尘口罩，戴化学防护眼镜及穿防渗透工作服，操作结束后洗手。 |
 |
|
| 硅 (Si) (投射范围：1.2~8.0µm) |
工作波长从1.2 µm-8 µm，硅基材密度小，密度是诸材料或硒化锌材料的一半，重量相对较轻，硅材质的光学元件比锗硬度高。硅具有高的热传导率和低的密度，使其适合制作成激光反射镜。然而，由于硅在9μm波长处有很强的吸收，并不适合用于二氧化碳激光透射应用。 |
 |
| 增透膜 |
| 增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到很小，通常要求镀膜的厚度须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。我们的产品常用的增透膜材料为氟化镁(n=1.38)，也可以定制镀其他增透膜材料。 |
| 光学系统在没镀膜的情况下，每个光学表面由于反射会有大约4%(反射率: ，n为材料的折射率,1为空气折射率）的光能量的损失。 |
 |
|
一个光学系统中，若有N个透镜未镀膜，损失的光能量为：
|
