| 偏 振 元 件 说 明 | |
| 恒洋光学提供各种类型的偏振器，材料主要有冰洲石，a-BBO，石英，YVO4等，波段覆盖从紫外一直到中红外。 | |
| Polarization Optics | Material | Illustration | Applications |
| 偏振元件类型 | 材质 | 光路走向 | 描述 |
| 格兰泰勒棱镜 | H-K9L a-BBO(220-3000nm) 冰洲石(350-2300nm) YVO4(500-4000nm) |
 |
★ 空气隙，无逃逸窗，反射光线被吸收，适用于小功率激光； ★ 接近布儒斯特切割角，高偏振度，长度短，紧凑； ★ 带宽覆盖紫外，可见和中红外。 |
| 格兰激光棱镜 | a-BBO(220-3000nm) 冰洲石(350-2300nm) YVO4(500-4000nm) |
 |
★ 空气隙，有两个逃逸窗口，适用于大功率激光； ★ 接近布儒斯特切割角，高偏振度； ★ 带宽覆盖紫外，可见和中红外。 |
| 渥拉斯通棱镜 | 冰洲石(350-2300nm) YVO4(500-4000nm) 石英(400-2300nm) |
 |
★ 胶合，适用于中小功率； ★ O光和E光分离，高消光比； ★ 带宽覆盖可见和中红外。 |
| 格兰汤普生棱镜 | 冰洲石(350-2300nm) |  |
★ 胶合，不适用于高功率； ★ 宽接收角。 |
| 布儒斯特棱镜 | 冰洲石(350-2300nm) YVO4(500-4000nm) |
 |
★ 布儒斯特角入射，高偏振度，适用于高功率； ★ 反射光也可以利用； ★ 不需要镀增透膜,Tp>98%透过率。 |
| 洛匈棱镜 | YVO4(500-4000nm) 石英(400-2300nm) |
 |
★ 胶合，适用于中小功率； ★ O光和E光分离，O光不发生偏折，高消光比； ★ 带宽覆盖可见和中红外。 |
| 56°偏振分光片 | H-K9L 紫外熔石英 |
 |
★ 主要用于将S偏振和P偏振分开； ★ 布儒斯特角入射； ★ 适用于高功率。 |

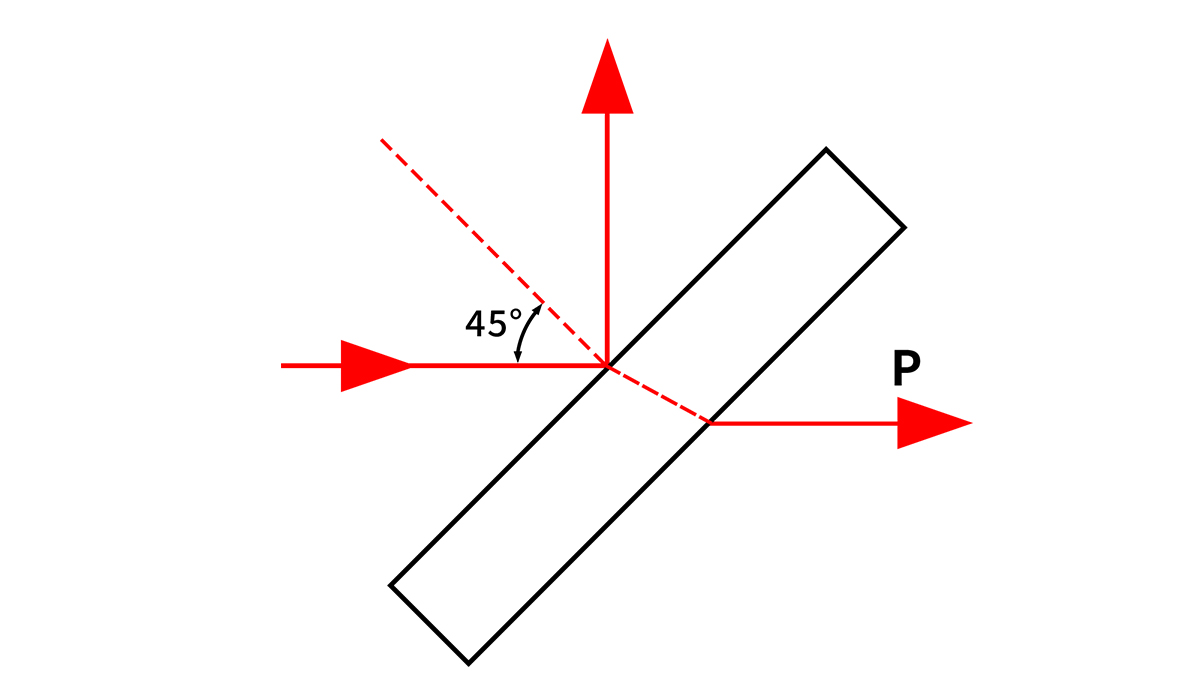

| 45°偏振分光片 | 紫外熔石英 |  |
★ 主要用于将S偏振和P偏振分开； ★ 45度角入射，反射光与入射光成90°； ★ 适用于高功率。 |

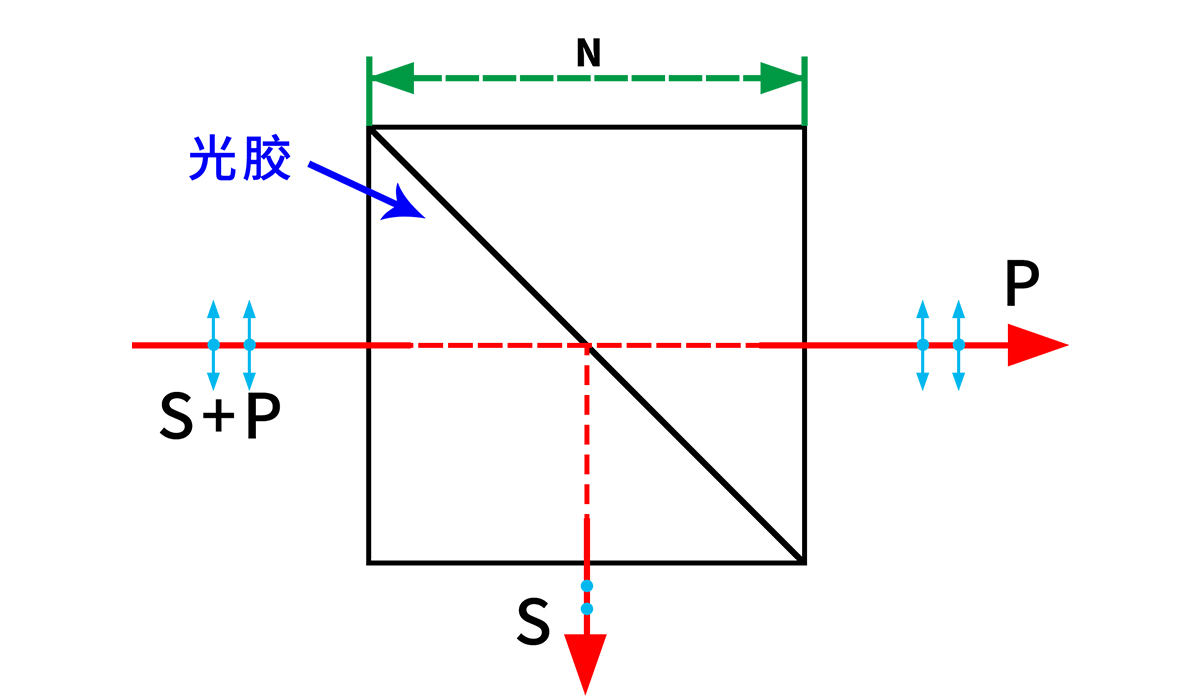

| 偏振分光棱镜 | K9 ZF玻璃 |
 |
★ 主要用于将S偏振和P偏振分开； ★ 高消光比； ★ 使用广泛。 |
| 高功率偏振分光棱镜 | K9 紫外熔石英 |
 |
★ 主要用于将S偏振和P偏振分开； ★ 高消光比； ★ 光路无胶，高损伤阈值。 |
| 线偏振片 | H-K9L |  |
★ 使用波段400-700nm； ★ 宽入射角，消光比>1000:1； ★ 可以提供大尺寸。 |
| 纳米颗粒线偏振片 | 玻璃 |  |
★ 使用波段500-1500nm； ★ 宽入射角，高消光比； ★ 抗紫外辐射及化学腐蚀。 |
| 偏振分束器/合束器 | a-BBO(220-3000nm) 冰洲石(350-2300nm) YVO4(500-4000nm) |
 |
★ YVO4，a-BBO，冰洲石可供选择； ★ 输出两束平行的线偏振光，偏振方向正交； ★高消光比，>10。 |
注意： 注意：经典的格兰系列棱镜因为都有一个空气隙的界面而都有一部分的能量损耗。为了得到低损耗高透过率，我们可以使用布儒斯特偏振器，它沿着布儒斯特角切割，理论上P光会完整透过，因此也不需要镀膜，损伤阈值高。
但是，布儒斯特偏振器对入射角度极为敏感，并且会带来一部分的光线位移。
| 材 料 特 性 对 比 | ||||
| YVO4 | 冰洲石 | a-BBO | 石英 | |
| 使用波段 | 500~4000nm | 350~2300nm | 220~3000nm | 200~2300nm |
| 晶体参数(单轴) | 正晶体 no=na=nb,ne=nc |
负晶体 no=na=nb,ne=nc |
负晶体 no=na=nb,ne=nc |
正晶体 no=na=nb,ne=nc |
| 莫氏硬度 | 5 | 3 | 4.5 | 7 |
| 膨胀系数 | aa=4.43×10-6/K ac=11.37×10-6/K |
aa=24.93×10-6/K ac=5.68×10-6/K |
aa=4×10-6/K ac=36×10-6/K |
aa=6.2×10-6/K ac=10.7×10-6/K |
| 潮解性 | 低 | 低 | 低 | 低 |
