| 移 动 台 导 轨 类 型 | |||
| 图示 | 类型 | 说明 | 特点 |
|---|---|---|---|
 |

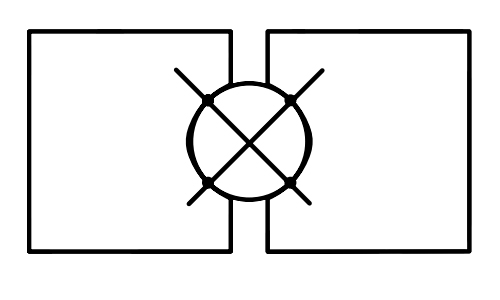

交叉导轨型 | 由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直运动。 | ★ 高精度; ★容易调整预压。 |
 |
钢条滚珠型 | 将钢线(淬火轴)分别并列固定在平台主体侧和移动台侧，其中间配置钢球的移动导轨。 | ★ 质量轻; ★移动顺畅; ★负载较轻; ★价格实惠。 |
 |
直线滚珠型 | 采用哥德式圆弧槽，滚珠与轨道成45度四点接触，该结构可实现高精度、平滑的移动。 | ★ 高精度; ★ 高精度; ★薄型。 |
 |
燕尾槽型 | 燕尾槽式面接触的滑动移动导轨 | ★ 移动量大; ★可快速移动; ★ 工作频率可较高。 |
 |
关于轴的名称 |

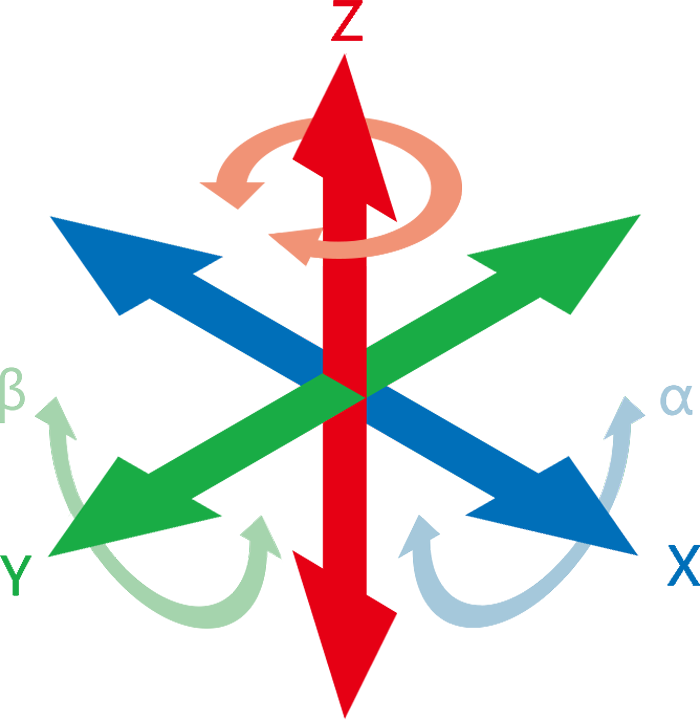

|---|---|
| 水平方向为 X 轴、Y 轴；垂直方向为 Z 轴，绕 Z 轴转动为 θ 轴(θz)，绕 X 轴转动为 α 轴(θx)，绕 Y 轴转动为 β 轴(θy)。 |
| 关于负载 |
|---|
|
是指工件重心位于平台中央时平台可承受的力，若超负载使用，可能会使平台动作不畅。水平台面上承载物体的重心请勿超出台面。 为保证平台的运动精度及寿命服务，请在平台使用时查核该平台的容许负载，勿做超负荷的承载。 |
| 承载体积的建议 |
|
平台上的承载物体积太大，会降低平台精度，甚至可能损坏，请尽量避免。 |
| 使用环境 | |
|---|---|
| ▶ 使用环境温度：10~50℃; | ▶ 推荐使用温度：22±5℃。 |
| 本系列产品皆由高精密零件所组成，请避免适用于极高温、极低温、温度变动剧烈、日光直射、高湿度、高粉尘、高震动、高冲击及易结霜等环境中。 | |
| 关于行程（移动量）的标注 | |
|
例如行程为±6.5时，如下图所示，平台在一侧移动6.5mm，另一侧移动6.5mm，总行程为13mm。
|
|
锁紧方式
| 锁紧片+锁紧螺丝型* | 对置夹紧型 | 锁紧手柄型 |
|---|---|---|
 |
 |
 |

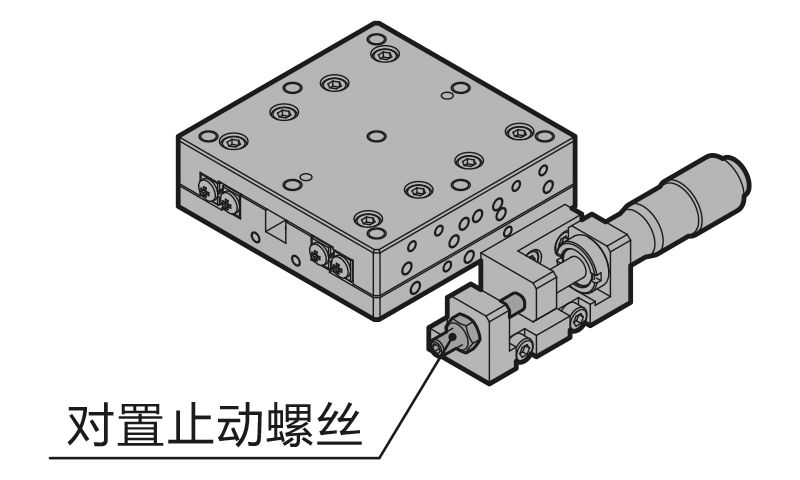

| 通过锁紧螺丝压紧片来固定滑台台面的固定方法，是标准的锁紧方式。 | 用对置止动螺丝从微分头的相反方向固定。可获得耐震动、可靠性高的固定力。 | 通过锁紧手柄来固定滑台台面，适用于燕尾槽型滑台。 |
*这种锁紧方式是通过锁紧螺丝和锁紧片产生摩擦力来进行固定的，如果外力过大时，滑台台面就会产生位移，在使用时请采取相应措施。
| 水平使用平移台（X轴） | 垂直使用平移台（Z轴） |
|---|---|
 |
 |

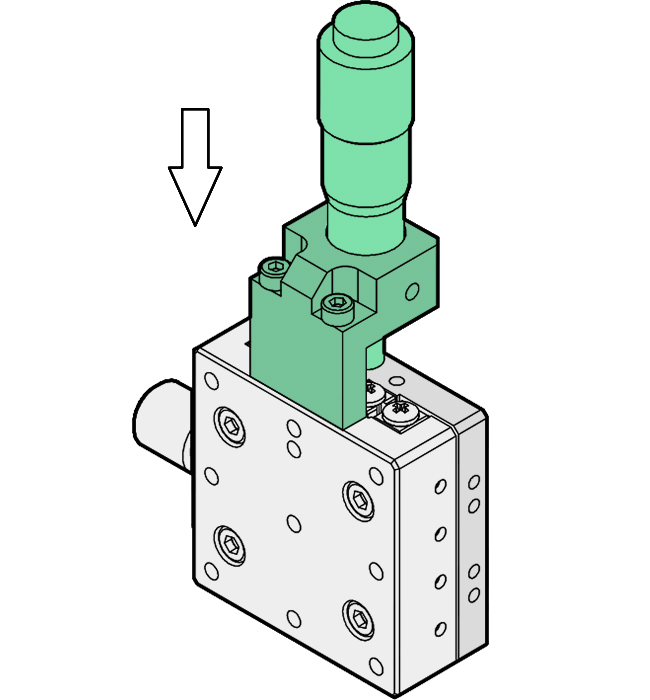

| 如上图所示，如果施加的力度超过弹簧的拉伸负，平台台面可能无法承重而滑落。 | 如上图所示，因通过微分头重，故平台台面不会滑落。但是，若在台面上施加超过规定的负载时，精度回下降，甚至可能损坏，请尽量避免。 |
关于精度
| 平行度 | 移动平行度 |
|---|---|
| 将固定在平板上的百分表打在平台的上面，移动整个平台，进行测量。百分表显示的最大值为平行度。 | 将平台等固定在平板上。将固定在平台上的百分表打在平板上面，全行程移动，进行测量。百分表显示的最大值为移动平行度。 |
 |
 |
| 同心度 | 端面跳动 |
| 将旋转平台固定在平板上, 将百分表放在旋转平台的外周侧面, 使其旋转1周(360°整周)，进行测量。百分表显示的最大值的一半(偏离中心位置)为同心度。 | 将固定在平板上的百分表打在旋转平台的上端边缘, 使其旋转1周(360°整周)，进行测量。百分表显示的最大值为端面跳动。 |
 |
 |
