LED光源及控制器[5W]-HY-LED-KZ1500&LED-5W系列
 |
|||
|
这些已安装的LED具有良好的热稳定性能，消除了由于LED温度升高导致光输出功率下降的问题。每个LED外观设计条形散热槽，散热性能更好,可使温度下降10%一15%, 实现快速降温。具有高可靠性、高稳定性、 抗干扰性强、一致性好、使用寿命长等特点。
|
|||
 |
|||
 |
|||
|
HY-LED-KZ1500 控制器是对经过准直的实验LED光源，进行光强度调节的紧凑型控制器。能够以最大1500mA电流驱动LED。用户只需操作一个集成了开关功能的电位器旋钮，即可对LED光源进行无级调光。本控制器支持连续恒流驱动模式（CW）和脉冲模式（PULSE）。HY-LED-KZ1500 为您的CCD相机曝光辅助、数字显微成像系统带来稳定可靠的光源支持。
|
|||

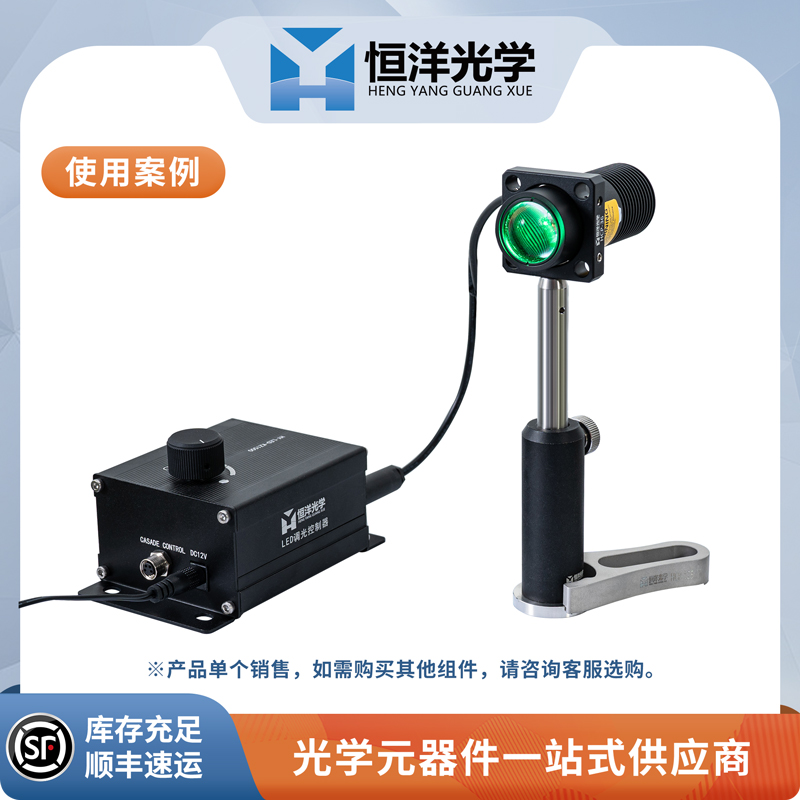

| 使用示例 | |||
| LED调光控制器（含电源适配器）需配搭LED模组，链接内产品仅为单项。 （此链接不包含透镜！用户根据实际的实验距离，自行选购合适的焦距段透镜！) |
|||
 |
|||
 |
|||
|

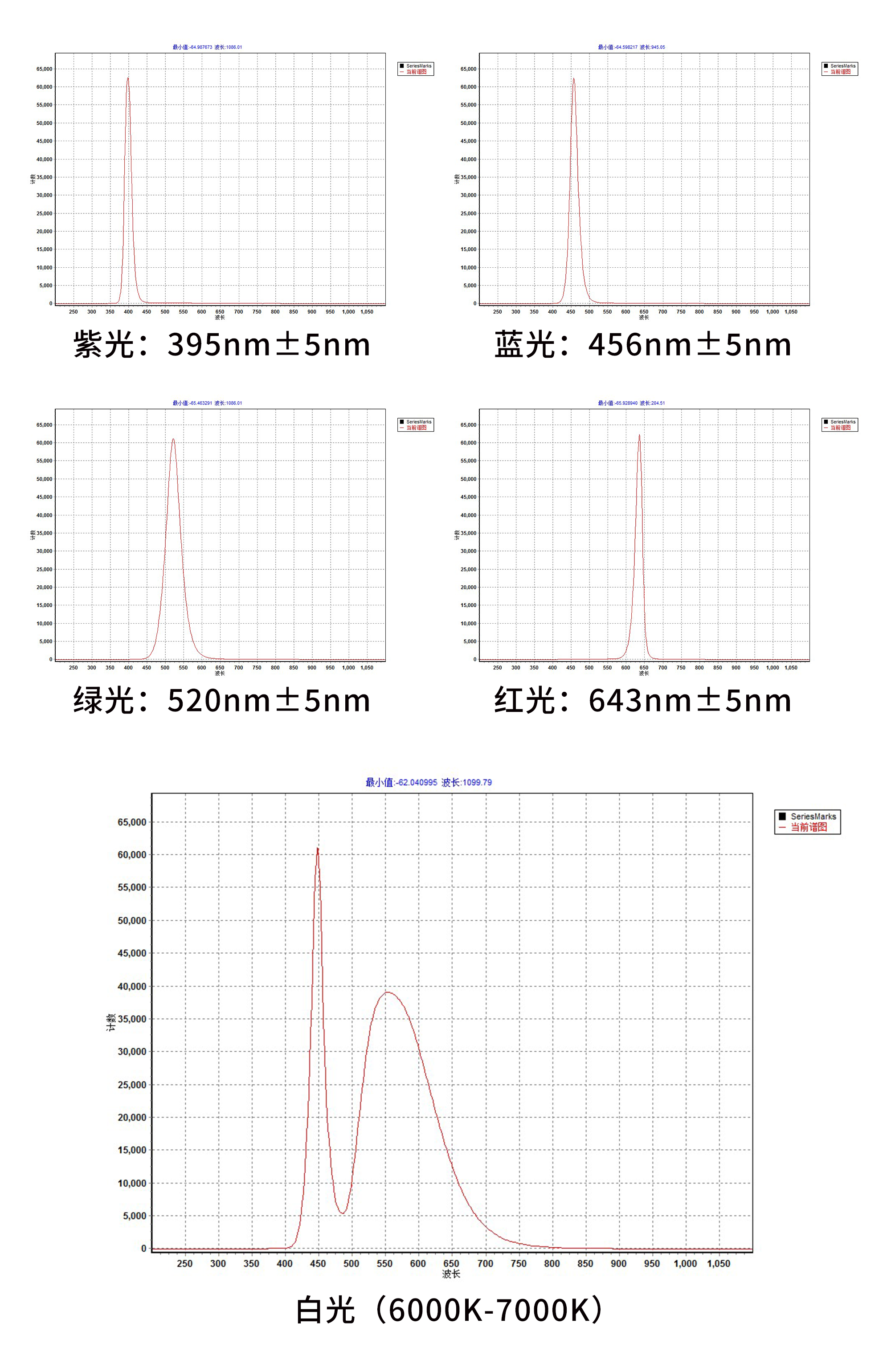

LED光源输出波长范围在395nm-643nm，可定制不同波长功率。 |
|||
 |
|||
|
安装步骤 |
|||
 |
|||
|
LED光源头一端有SM1(1.035"-40)内螺纹，可和安装了镜片的SM1外螺 纹套筒连接。LED光源尾端引线与控制器LED OUTPUT接口对准插入，然后 拧上锁紧螺丝。电源适配器输出接口连接控制器DC12V电源座，通电状态下， 用户可左右切换选择CW(连续波)和PULSE(脉冲波)模式。只需操作一个集成 了开关功能的电位器旋钮，即可控制输出电流大小，控制光强大小。 |
|||
▶ 控制器是对LED光源模组进行光强调节的紧凑型控制器。
▶ 控制器最大输出电流为1500mA，驱动5W光源模组。
▶ 一个控制器可以适配同一功率不同光谱的LED光源模组。
▶ 用户只需操作一个集成了开关功能的电位器旋钮，即可对LED光源模组进行无级调光。
▶ 控制器具有限流、过压、短路保护功能。
▶ 控制器支持CW模式（连续驱动模式）和PULSE模式（脉冲驱动模式）。
▶ 控制器与不同光谱的光源模组能通过航空接头快速连接。
▶ 控制器可以通过SMA连接器与外部TTL信号连接，进行频闪控制或单脉冲控制。
▶ 两个控制器可以级联供电，减少一个电源适配器，接线更简单。

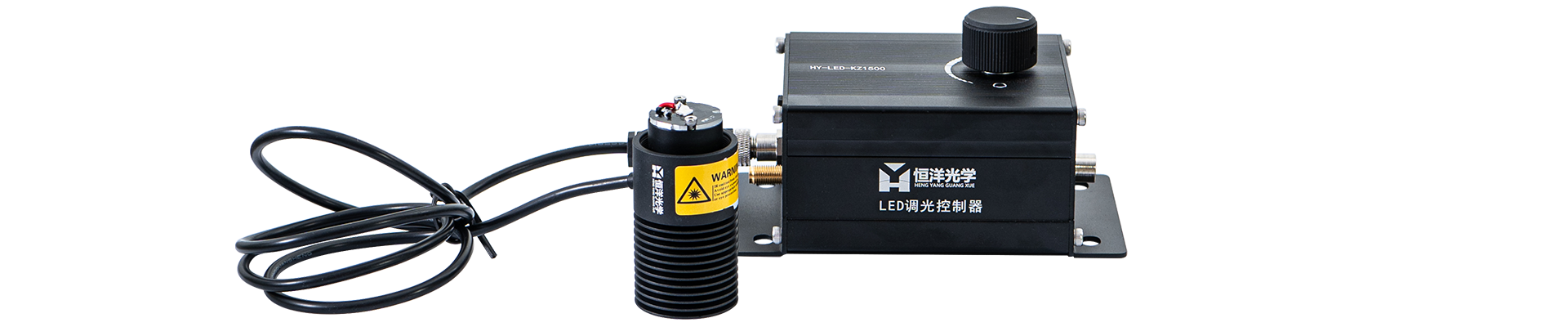

LED光源控制器 HY-LED系列 产品是一款紧凑型单通道控制器，可轻松控制各种波段LED光源输出的光强度，HY-LED-KZ1500 是驱动电功率5W的LED光源控制器。通过调整控制器上的可调电位器可控制LED光源输出光强大小。对LED光源的驱动电流有两种控制模式可选：分别是连续调光输出模式和由外部产生的TTL脉冲信号控制的频闪模式。LED调光控制器主要由三部分构成分别是：LED光源模组、控制器和电源适配器。
▶ 波长范围从395nm到643nm多种波长可选，也提供白光LED。
▶ 散热性能经过优化设计，散热效果优良，实现光功率的稳定输出。
▶ 采用1.6mm厚铝基板焊接3535灯珠，设计更加小巧。
▶ 结合控制器可对光源进行无级调节。
▶ 灯珠电功率5W，特殊光源可订制，详情咨询客服。
▶ LED光源常用于镜头同轴照明、物体表面缺陷检验等。
LED-5W系列 光源模组上带有6mm深的SM1内螺纹，具有与SM1透镜套筒相同的外径,能够兼容SM1螺纹组件，便于LED调光系统集成至笼式系统或透镜套筒系统，同时可作为显微镜的透射照明光源，UV固化光源，生物光子学实验光源等。
