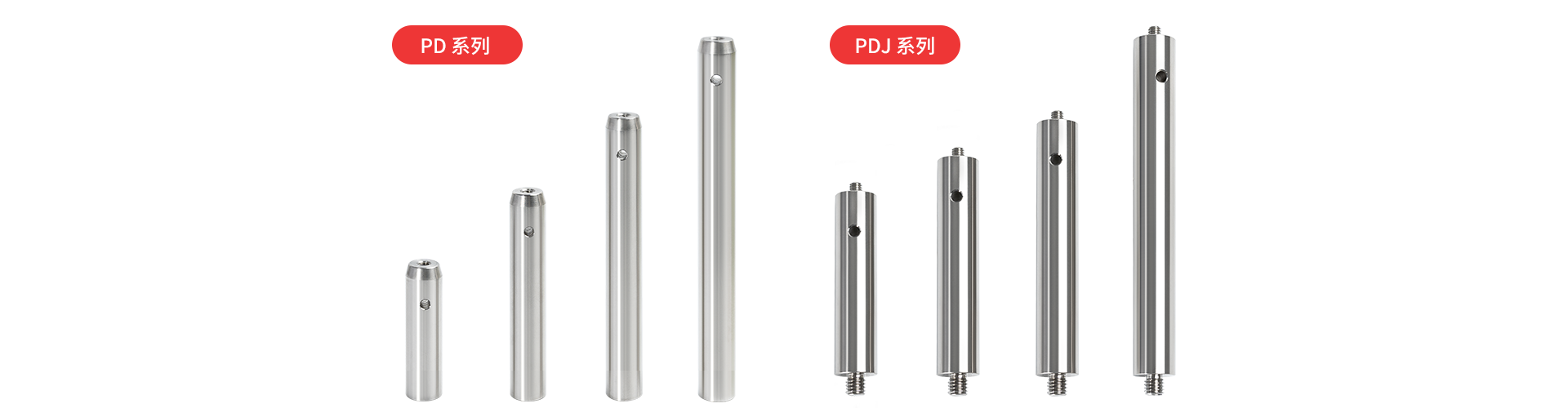

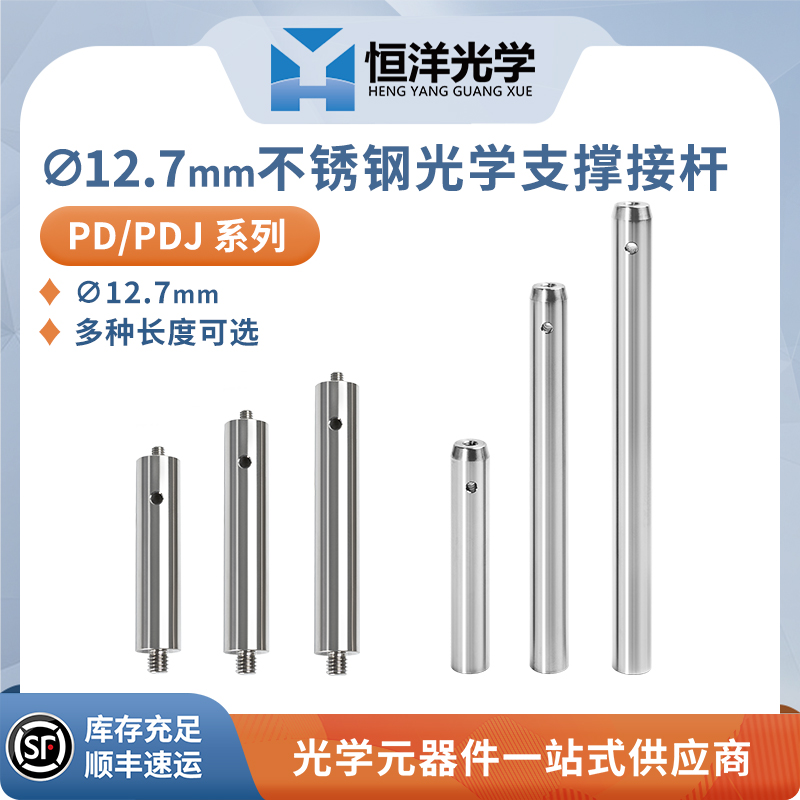

φ12.7mm不锈钢光学支撑接杆—PD/PDJ系列
 |
|
 |
|
| 光学系统支撑接杆 | |
| 恒洋光学提供多种直径（∅12mm、∅12.7mm、∅25.4mm和∅38.1mm）的光学系统支撑接杆供您选择，支杆长度多规格可选，如需特别长度可依需求订制。 | |
 |
支杆侧边提供∅3.3mm通孔， 便于六角板手穿过此孔拧紧光学组 件，可直接固定于有螺纹接口的表 面或基座。 |
| 支撑接杆接口类型 | |
| 您选购支杆时，可根据镜架的接口与支杆底座直径/接口来选择匹配的支杆接口。 | |
 |
|
 |
 |
|||
| 型号 | 直径(D) | 长度(L) | 规格(螺孔/螺丝) |
| PD-1 | ∅12.7mm | 24.5mm | 内螺纹孔M4-M6 |
| PD-1.5 | ∅12.7mm | 38.1mm | 内螺纹孔M4-M6 |
| PD-2 | ∅12.7mm | 50.8mm | 内螺纹孔M4-M6 |
| PD-3 | ∅12.7mm | 76.2mm | 内螺纹孔M4-M6 |
| PD-4 | ∅12.7mm | 101.6mm | 内螺纹孔M4-M6 |
| PD-5 | ∅12.7mm | 127mm | 内螺纹孔M4-M6 |
| PD-6 | ∅12.7mm | 152.4mm | 内螺纹孔M4-M6 |
| PD-7 | ∅12.7mm | 177.8mm | 内螺纹孔M4-M6 |
| PD-8 | ∅12.7mm | 203.2mm | 内螺纹孔M4-M6 |
| PD-9 | ∅12.7mm | 228mm | 内螺纹孔M4-M6 |
| PD-10 | ∅12.7mm | 254mm | 内螺纹孔M4-M6 |
| PD-12 | ∅12.7mm | 305mm | 内螺纹孔M4-M6 |
| *如无特殊备注，单位默认为mm。 | |||
 |
|||
| 型号 | 直径(D) | 长度(L) | 规格(螺孔/螺丝) |
| PDJ-1 | ∅12.7mm | 24.5mm | 外螺丝M4-M6 |
| PDJ-1.5 | ∅12.7mm | 38.1mm | 外螺丝M4-M6 |
| PDJ-2 | ∅12.7mm | 50.8mm | 外螺丝M4-M6 |
| PDJ-3 | ∅12.7mm | 76.2mm | 外螺丝M4-M6 |
| PDJ-4 | ∅12.7mm | 101.6mm | 外螺丝M4-M6 |
| PDJ-5 | ∅12.7mm | 127mm | 外螺丝M4-M6 |
| PDJ-6 | ∅12.7mm | 152.4mm | 外螺丝M4-M6 |
| PDJ-7 | ∅12.7mm | 177.8mm | 外螺丝M4-M6 |
| PDJ-8 | ∅12.7mm | 203.2mm | 外螺丝M4-M6 |
| PDJ-9 | ∅12.7mm | 228mm | 外螺丝M4-M6 |
| PDJ-10 | ∅12.7mm | 254mm | 外螺丝M4-M6 |
| PDJ-12 | ∅12.7mm | 305mm | 外螺丝M4-M6 |
| *如无特殊备注，单位默认为mm。 | |||
• 材料：标准支杆(303不锈钢实心)；
• 精密研磨的支杆，直径为1/2英寸(12.7 mm)；
• 光学支杆是搭建很多刚性构造所需的基础元件，接杆长度范围从1英寸至12英寸；
• 支杆横向通孔直径2.3能在拧紧时提供更大扭矩

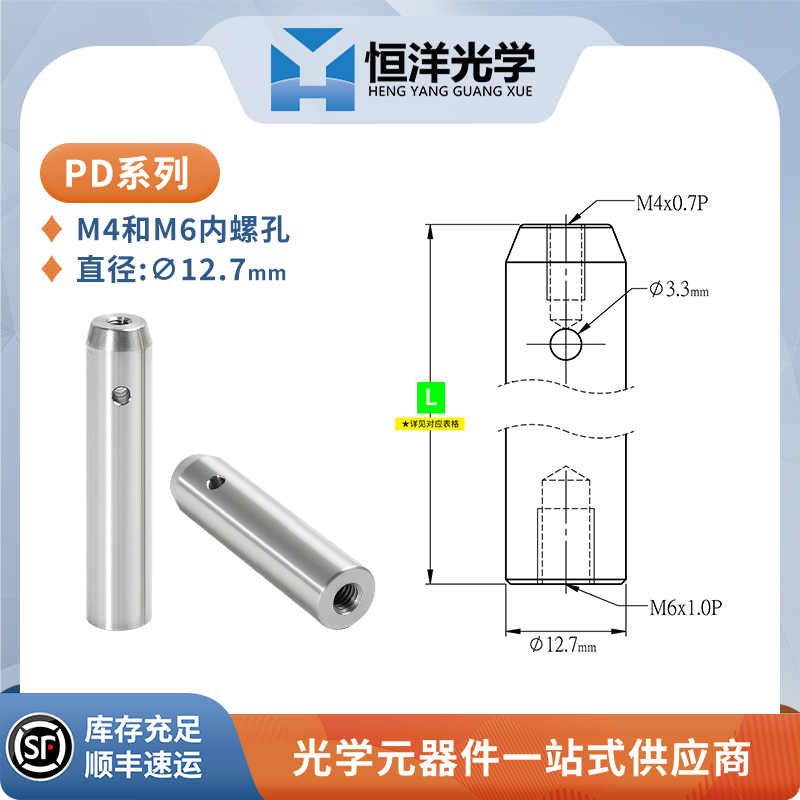

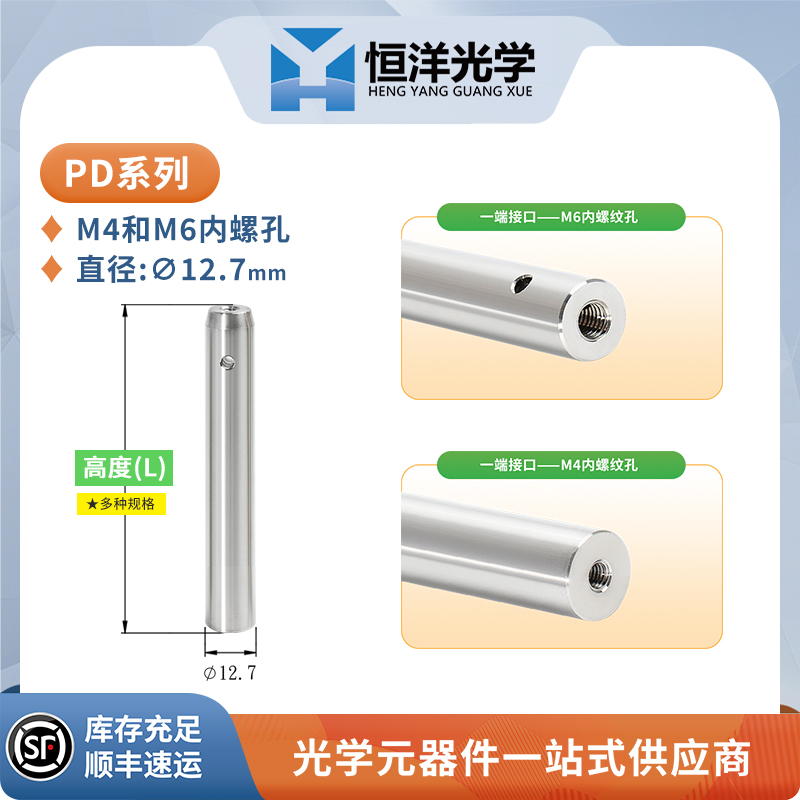

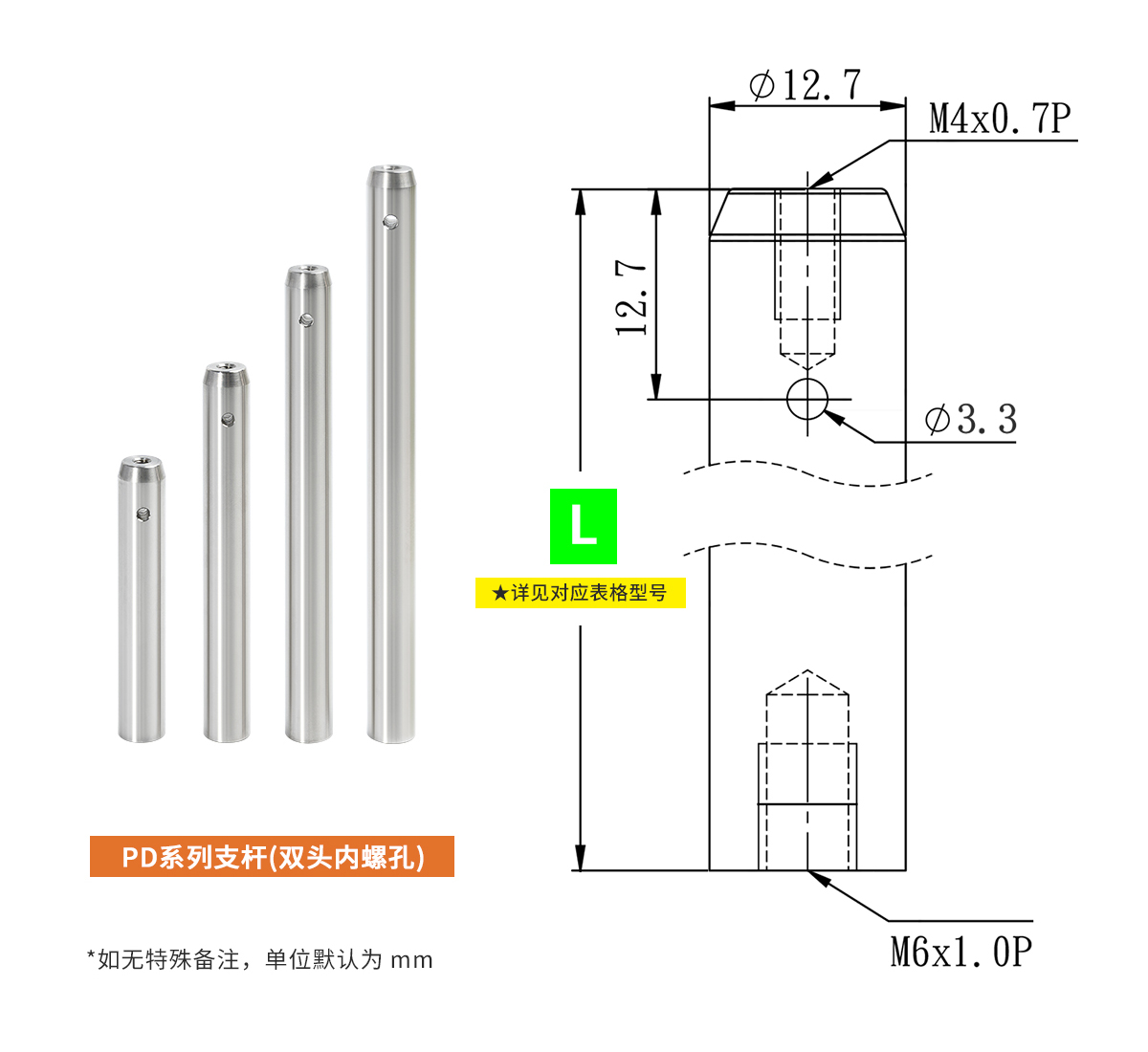

• PD系列 一端 M4内螺纹孔，另一端M6内螺纹孔；

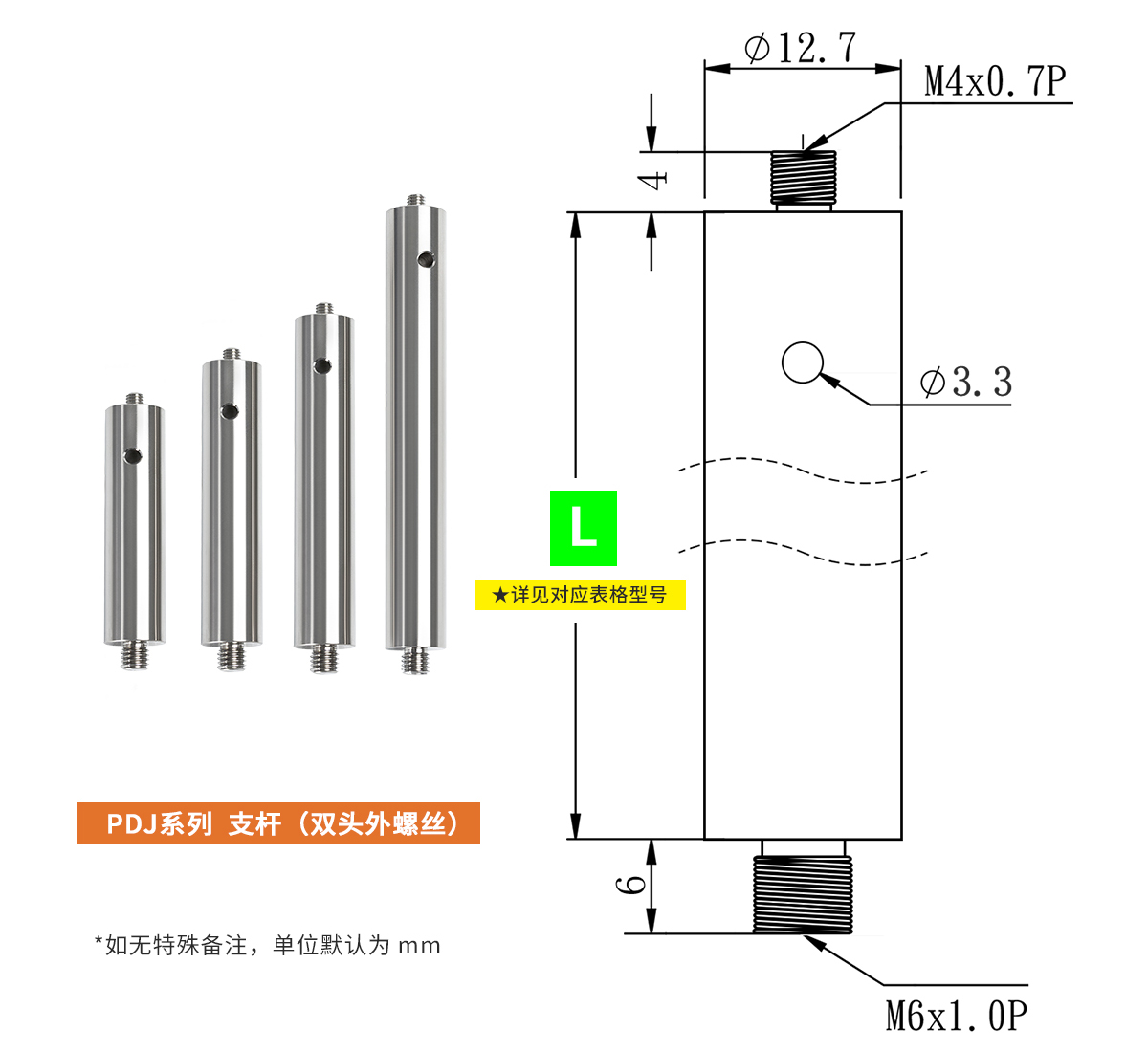

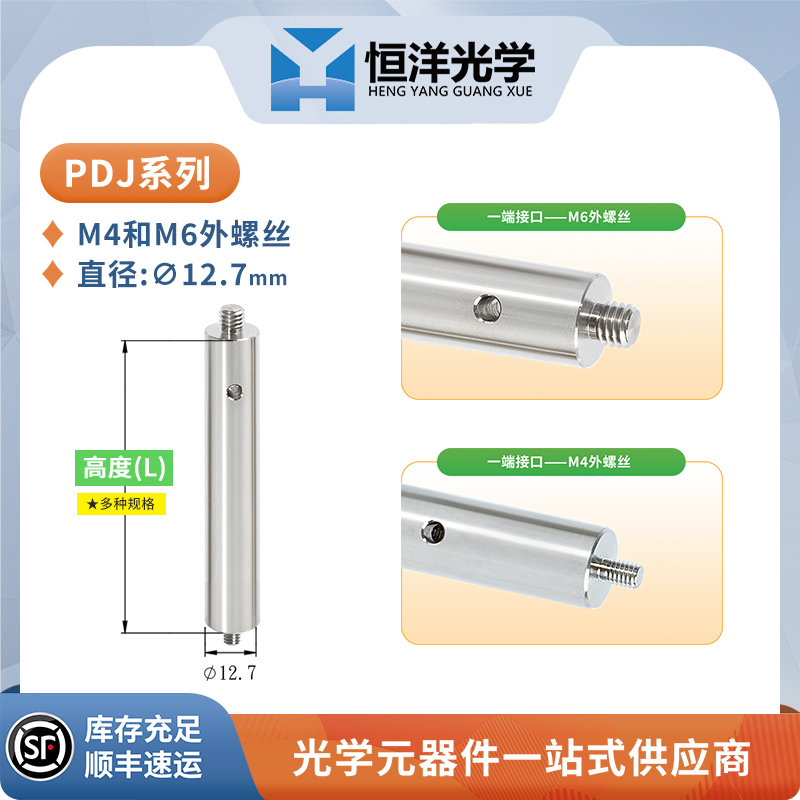

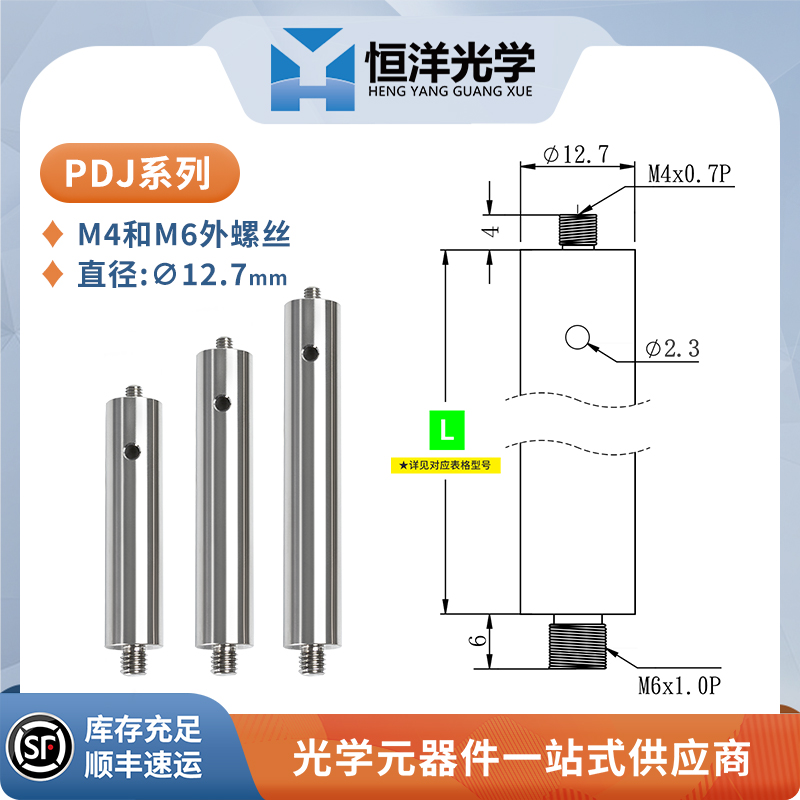

• PDJ系列 一端 M4外螺丝，一端M6外螺丝 。
注意： 产品图纸仅供参考，实际产品可能包含误差。
