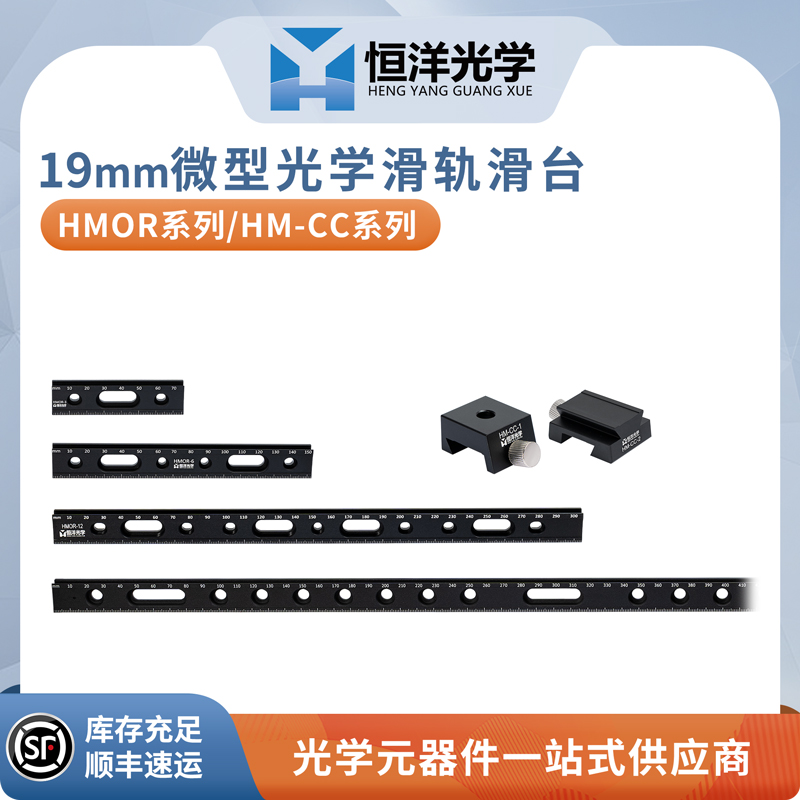

19mm微型光学燕尾滑轨滑块滑台—HMOR系列/HM-CC系列

产品说明

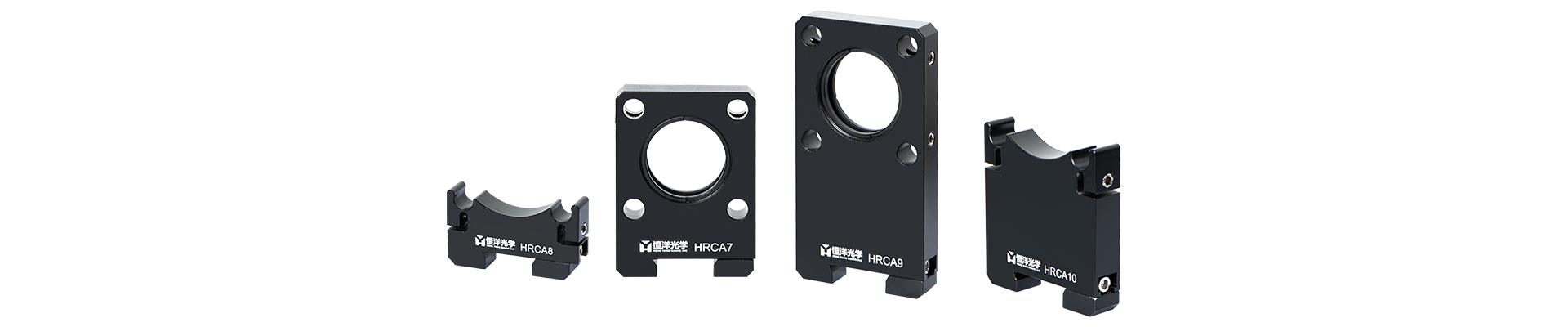

恒洋光学 HRCA系列 笼式安装座用于将30 mm笼式系统安装在 HMOR系列 燕尾导轨上。HRCA7 和HRCA9 为笼板, HRCA8 和HRCA10 为安装支架。每个器件底部的燕尾夹持设计便于沿导轨任意处插入，然后通过拧紧六角锁定螺丝固定。

HRCA7 和HRCA9 具有SM1(1.035"-40)内螺纹，用于30mm笼式系统。四个六角固定螺丝的通孔可以接受Ø6mm笼杆(不包含)。HRCA8 和HRCA10 具有两个挠性夹持部分，允许卡入30mm笼式系统组件，并通过拧紧两个固定螺丝固定。利用HRCA7 和HRCA8，或HRCA9 和HRCA10 安装的30mm笼式系统在导轨上表面上方的光轴高度分别为30mm（1.18英寸）或50mm (1.97英寸)。

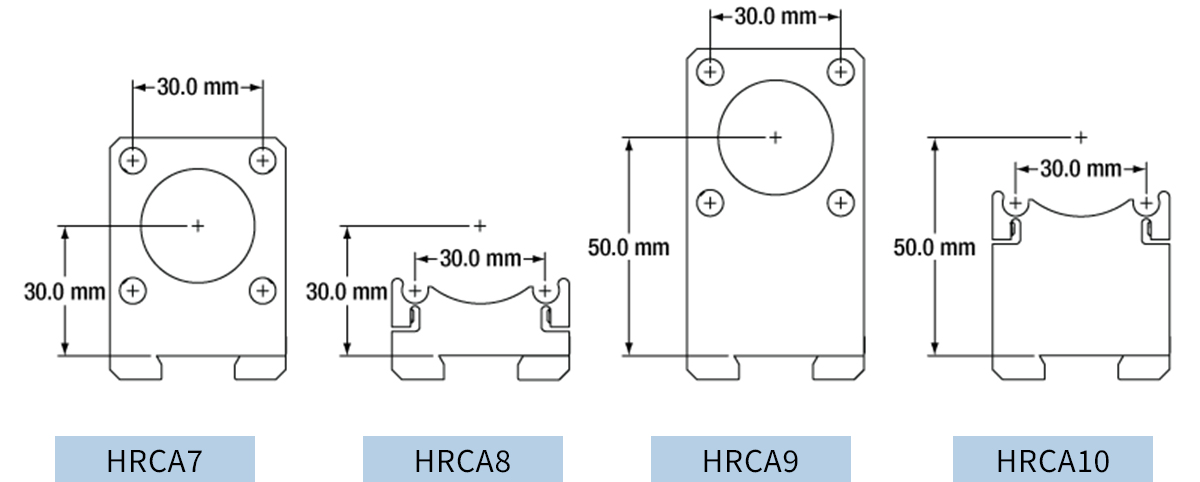

示意图

* 如无特殊备注，单位默认为mm

姓名

手机

邮箱

单位

联系我

新品建议

产品咨询

使用反馈

30mm笼式系统燕尾固定座-HRCA系列

▶ 将30mm笼式系统安装在 HMOR系列 燕尾导轨上。

▶ 光轴高度：导轨表面上方30mm(1.18英寸或50mm(1.97英寸)。

▶ HRCA7 和 HRCA9: 带孔笼板，用于Ø6mm HCT系列 笼杆。

▶ HRCA8 和 HRCA10: 卡入式支架，以实现快速而稳固的安装。

▶ 利用燕尾夹持便于沿导轨定位并锁定。

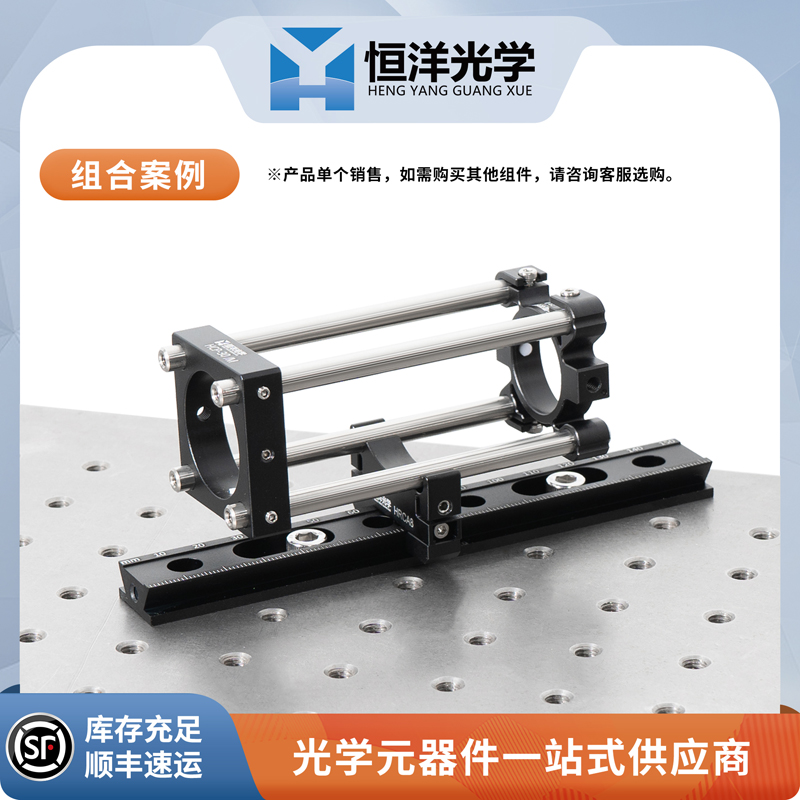

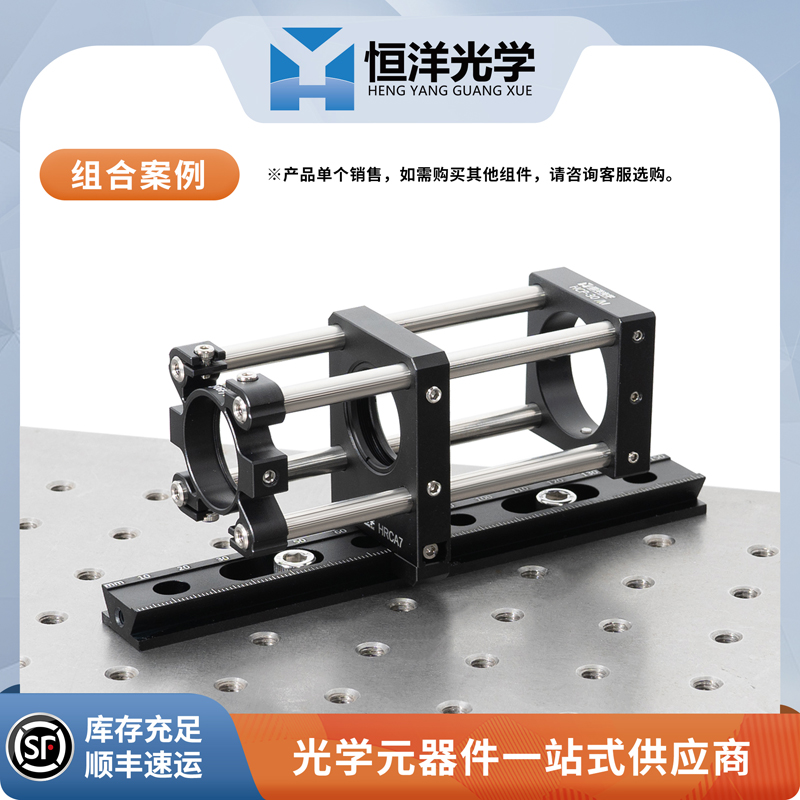

※产品单个销售，如需购买其他组件，请咨询客服选购。
