不锈钢六轴光纤调整台—HPF-XYZT系列

关联分类
产品说明

恒洋光学 HPF-XYZT系列 高精密六维光纤调整架用于光纤的精密夹持与调整。单维的俯仰精度与偏摆精度均小于10″,移动精度0.001mm,调整量±6.5mm。高精度与高稳定性使其非常适合光纤对接,光纤耦合等应用。不锈钢材料,便于嵌入各种系统中。丰富的产品配件,可以搭配不同的应用要求。

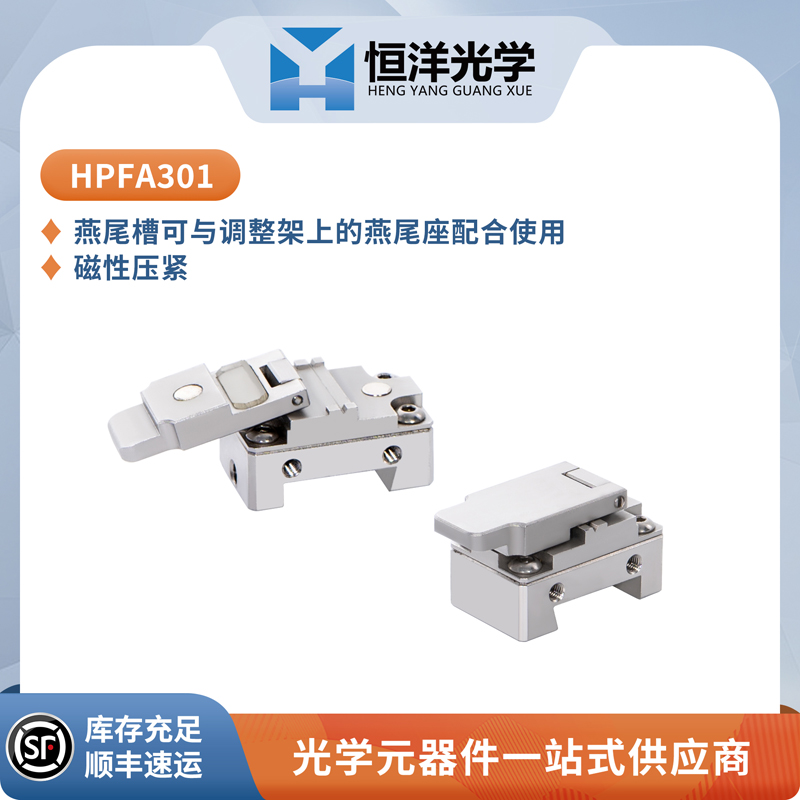

HPF-XYZT系列 精密光纤俯仰调整架可与 HPFA301 连接使用,调整光纤产品。它可进行俯仰与偏摆调整,调整量为±5°。

通用参数
材质
不锈钢
导轨类型
燕尾槽导轨
移动方向
六维调整
X、Y轴
±6.5mm
Z轴
13mm
θX轴
±10°
θY轴
±5°
θZ轴
±5°
通用参数
不锈钢六轴光纤调整台—HPF-XYZT系列



▶ 不锈钢材质。
▶ XYZ轴采用十字交叉滚柱导轨,有高精度,高刚性和高承载的特点。
▶ 配有燕尾槽导轨和滑块。
▶ 可与光纤摆台配合,组成六维。
▶ 俯仰与偏摆小于10″。
▶ 移动精度:0.001mm。

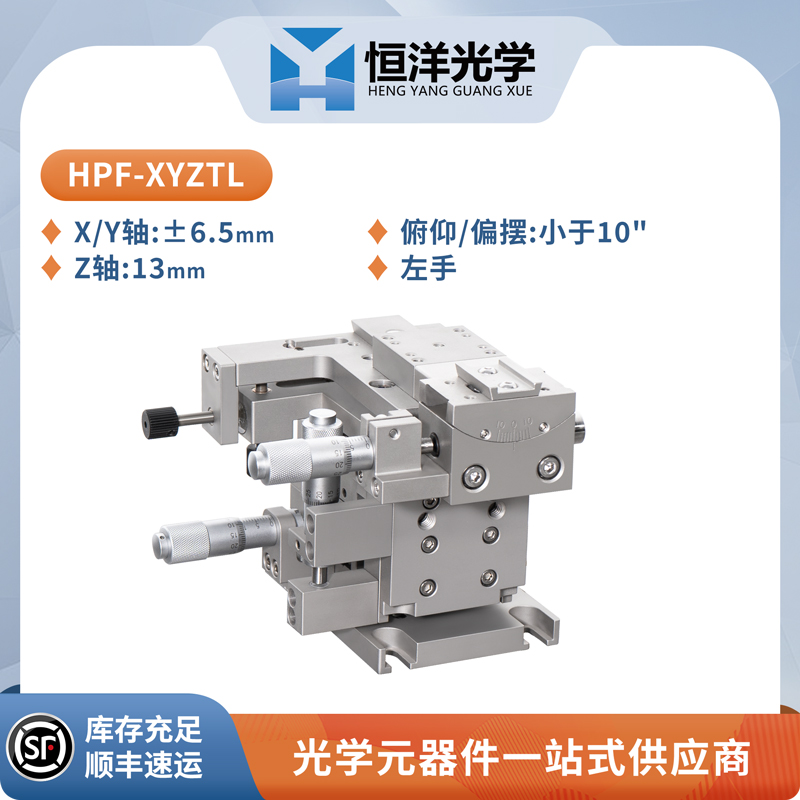

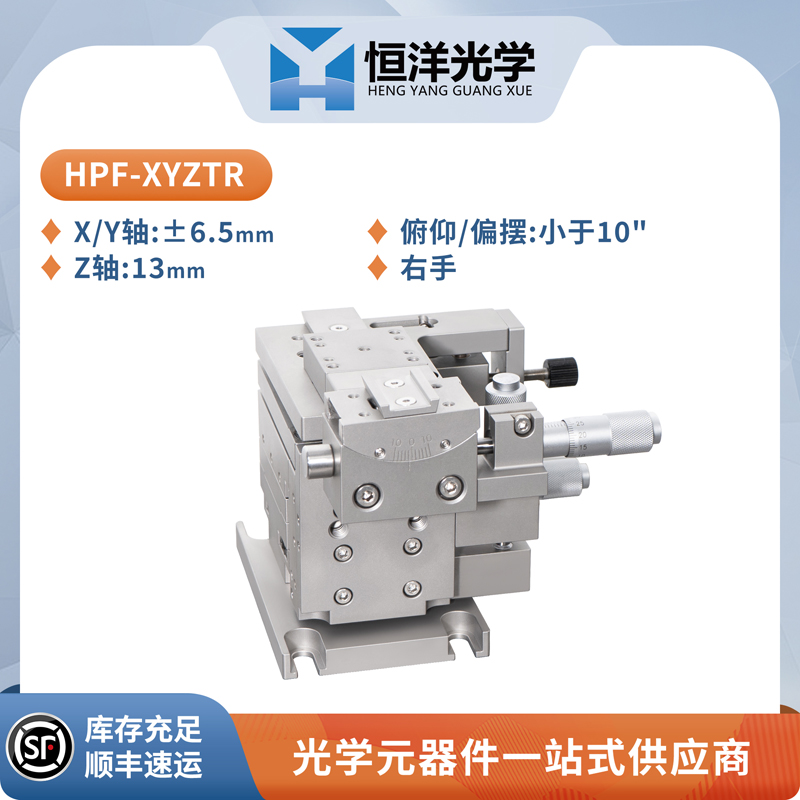

▶ 提供左右手版本可选。
▶ θY,θZ轴采用0.25mm螺距高精密螺纹副,同时采用高硬度宝石垫设计,精度更好。





※产品单个销售,如需购买其他组件,请咨询客服选购。光纤组件
