产品说明

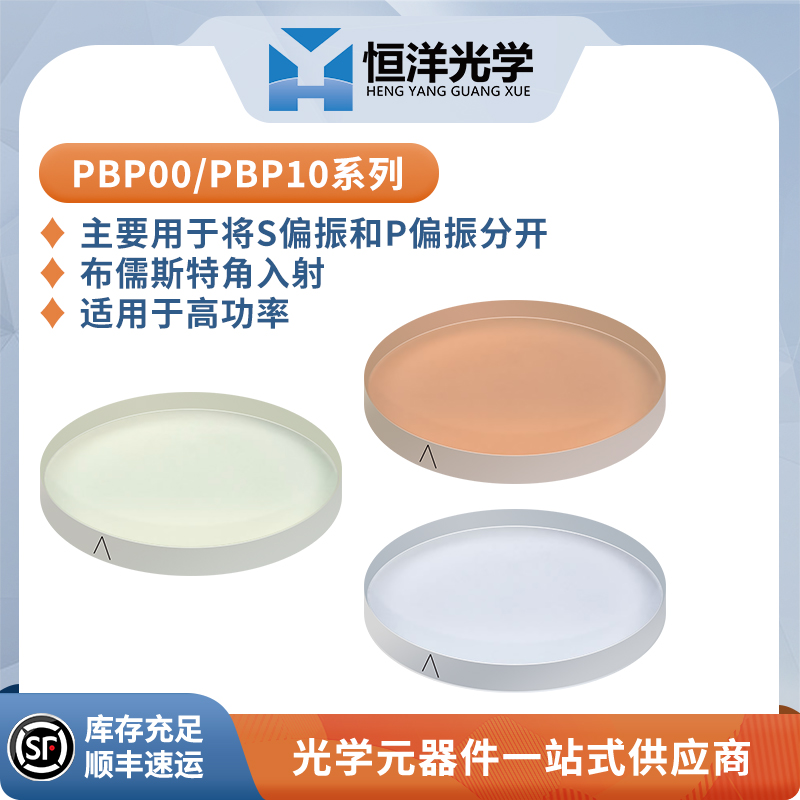

★ 主要用于将S偏振和P偏振分开；
★ 布儒斯特角入射；
★ 适用于高功率。

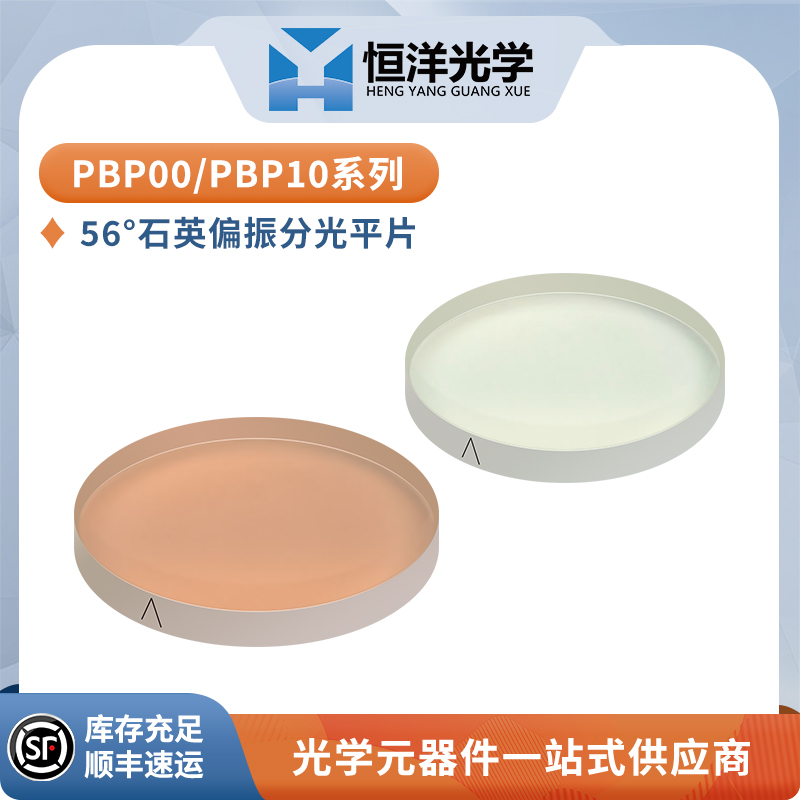

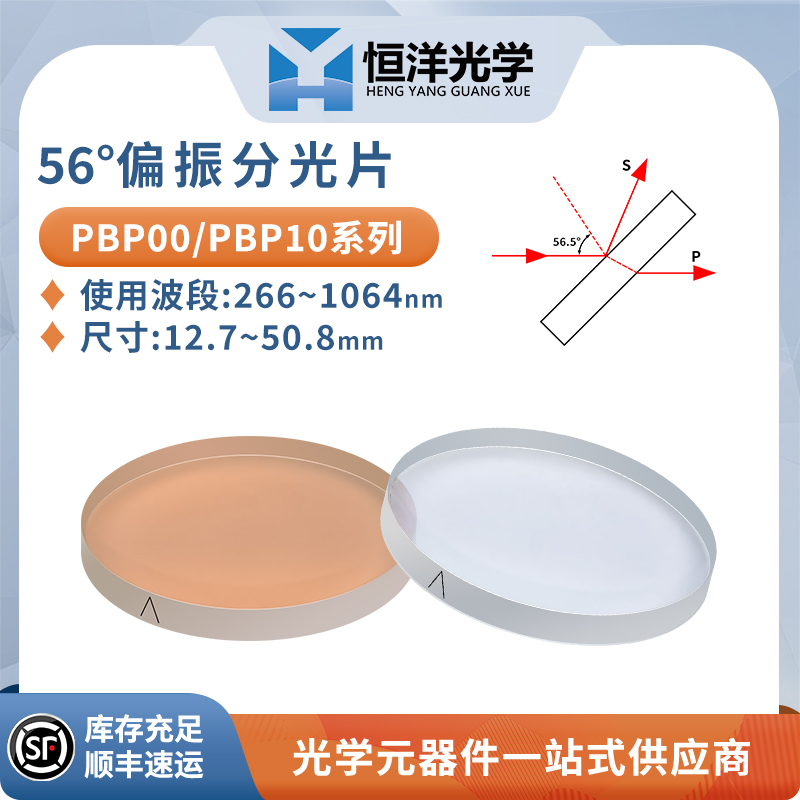

恒洋光学 PBP00系列 与 PBP10系列 56°偏振分光片是一种可用于分离入射光不同偏振分量(p光与s光)的偏振光学元件，分别对p光透射，s光反射。

PBP00系列 56°偏振分光片材料使用H-K9L；
PBP10系列 56°偏振分光片材料为紫外熔石英。

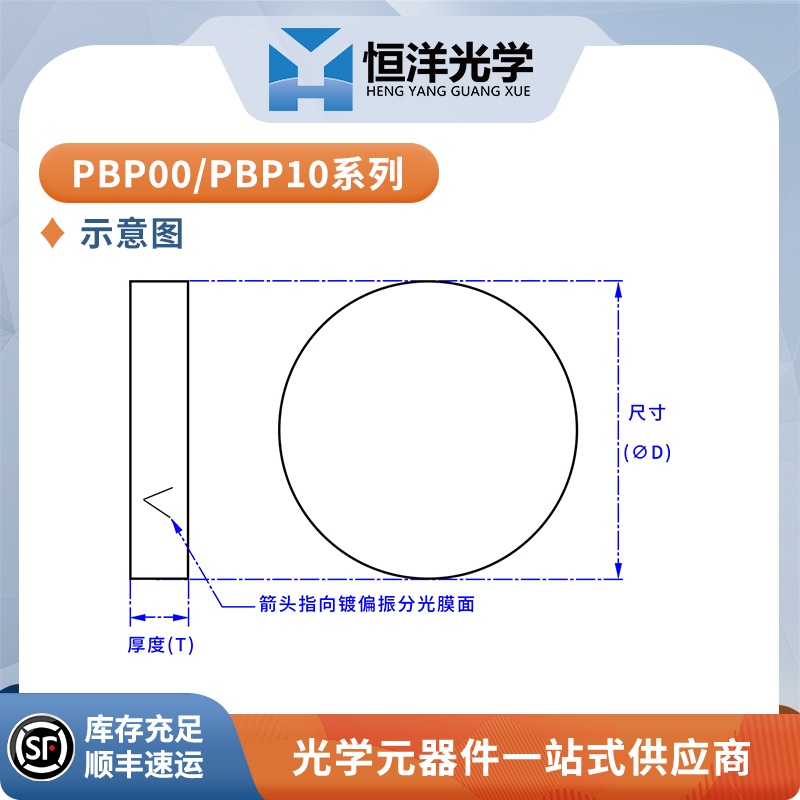

示意图

* 如无特殊备注，单位默认为mm

通用参数

材料

H-K9L / 紫外熔融石英

透过波前畸变

<λ/8 @632.8nm

平行度

<3分

表面质量

60-40

尺寸公差

+0/-0.2mm

厚度公差

±0.2mm

消光比(Tp/Ts)

>100:1

入射角

56°

透过参数

Tp>95%，Ts<0.5%

反射参数

Rs>99.5%，Rp<5%

损伤阈值

>5J/cm², 20ns, 20Hz, @1064nm

镀膜

S1：镀介质膜；S2：不镀膜。(使用时须调整至最优化角度56°)

通用参数

材料	K9，紫外熔石英	透过波前畸变	<λ/8每25mm@632.8nm
尺寸公差	+0/-0.2mm	平行度	<3分
消光比	Tp/Ts>100:1	透过参数	Tp>95%，Ts<0.5%
厚度公差	±0.2mm	反射参数	Rs>99.5%，Rp<5%
表面质量	60-40	损伤阈值	>5J/cm², 20ns, 20Hz, @1064nm
通光孔径	>90%	镀膜	入射角56°(使用时须调整至最优化角度)，第一面镀介质膜，第二面不镀膜

姓名

手机

邮箱

单位

联系我

新品建议

产品咨询

使用反馈

PBP00/PBP10系列—56°偏振分光片

恒洋光学 PBP00系列 与 PBP10系列 56°偏振分光片是一种可用于分离入射光不同偏振分量(p光与s光)的偏振光学元件，分别对p光透射，s光反射。

PBP00系列 56°偏振分光片材料使用H-K9L；
PBP10系列 56°偏振分光片材料为紫外熔石英。

注意：产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

※光学元件单片销售，如需购买其他组件，请咨询客服选购。
