桌上气浮隔振平台—HY-QTI系列

关联分类
产品说明

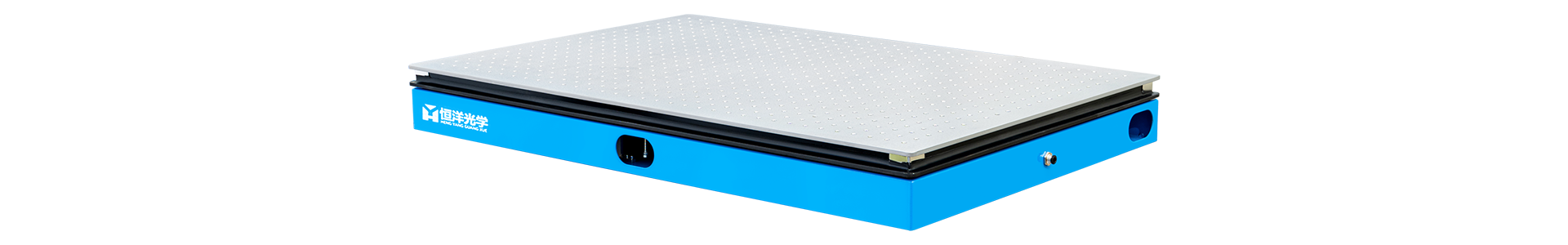

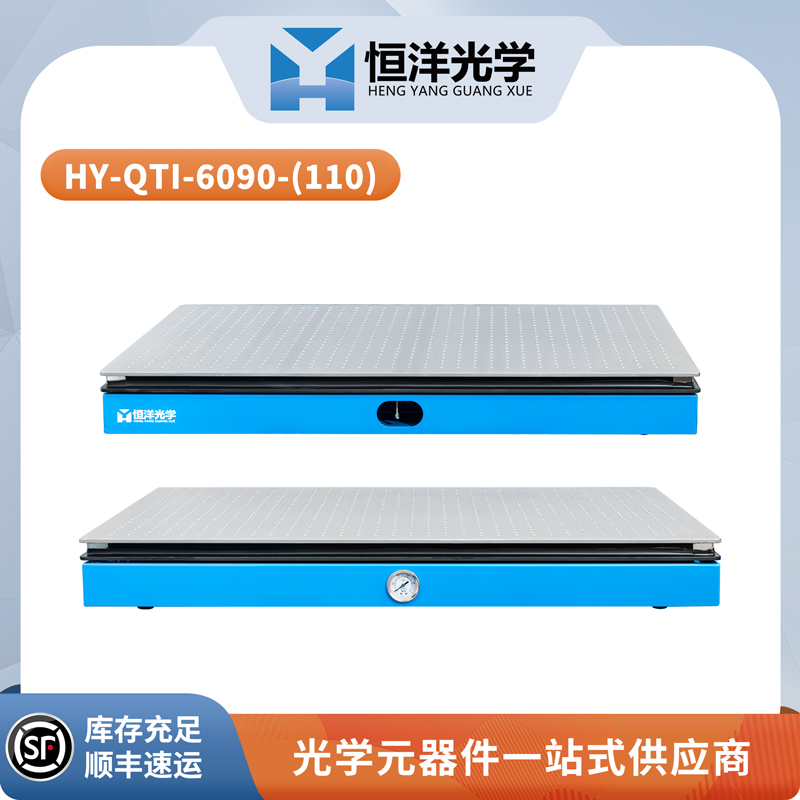

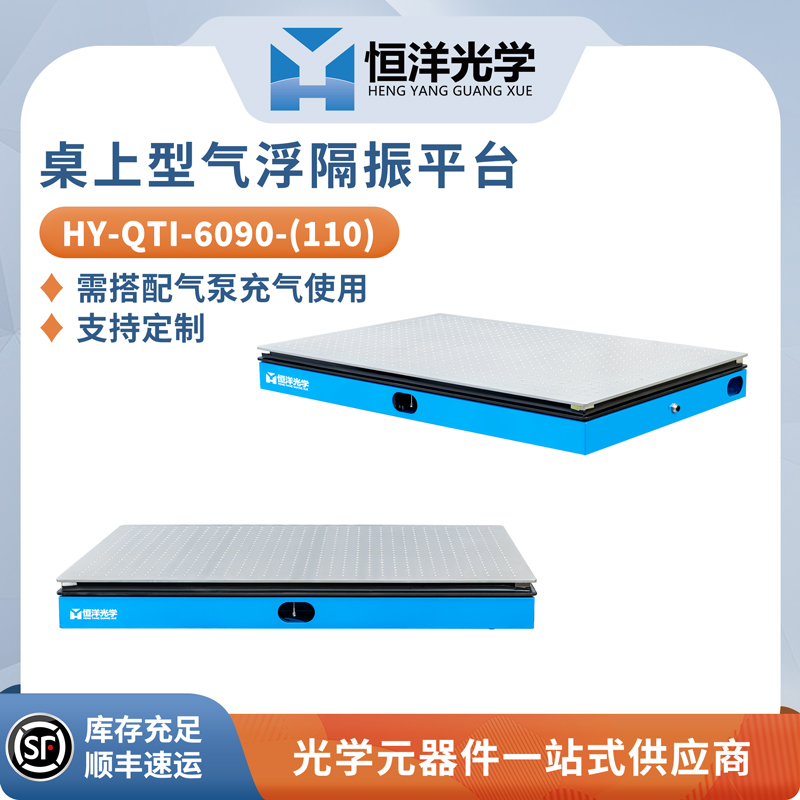

HY-QTI系列 桌上薄型气浮隔振平台(气浮台需搭配气泵充气使用);
• 井字焊接结构台面;
• 三点自动平衡高度传感器;
• 设备方便移动,可供轻载型光学仪器使用;
• 经济款,根据用户的用途提供带矩阵M6螺纹孔面包板和光面面包板。

通用参数
台面结构
三层夹心式蜂窝结构
台面内部支撑
钢制蜂窝状支撑结构,焊接工艺,强度高
上台面 6mm厚度430高导磁不锈钢,表面做密迪纹亚光处理(避免反光)。 下底面 4~6mm厚碳钢,内部做防锈漆,表面喷黑塑处理。
侧板 内层碳钢板,外层为黑色铝塑板,美观实用,四角用不锈钢板包角。 平面度 0.02~0.05mm\600mmX600,高于国外同类产品。

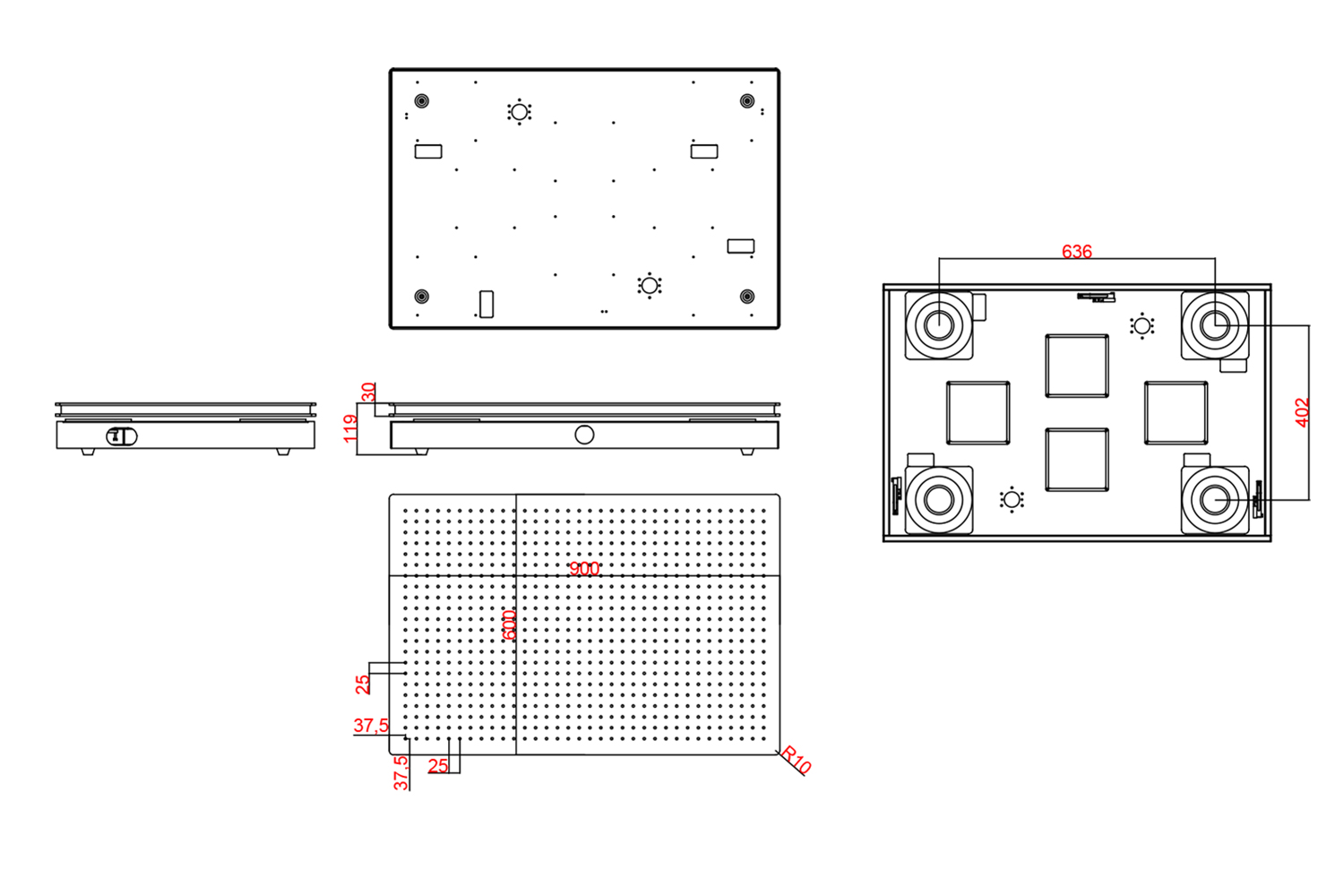

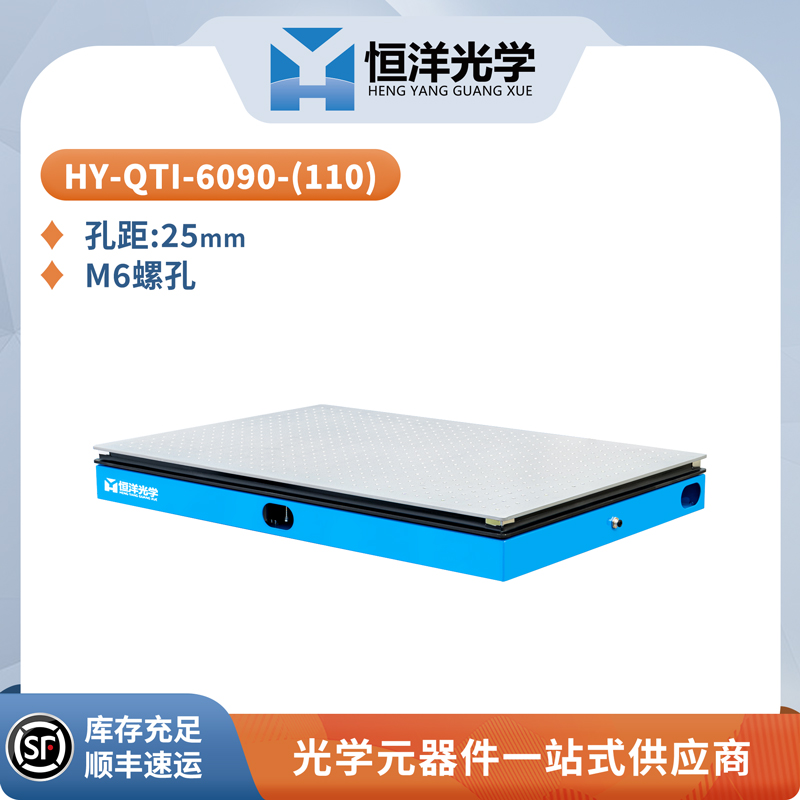

台面孔距 25mmX25mm 台面孔径 M6国标公制螺纹
边距 37.5mm 重复定位精度 ±0.05mm

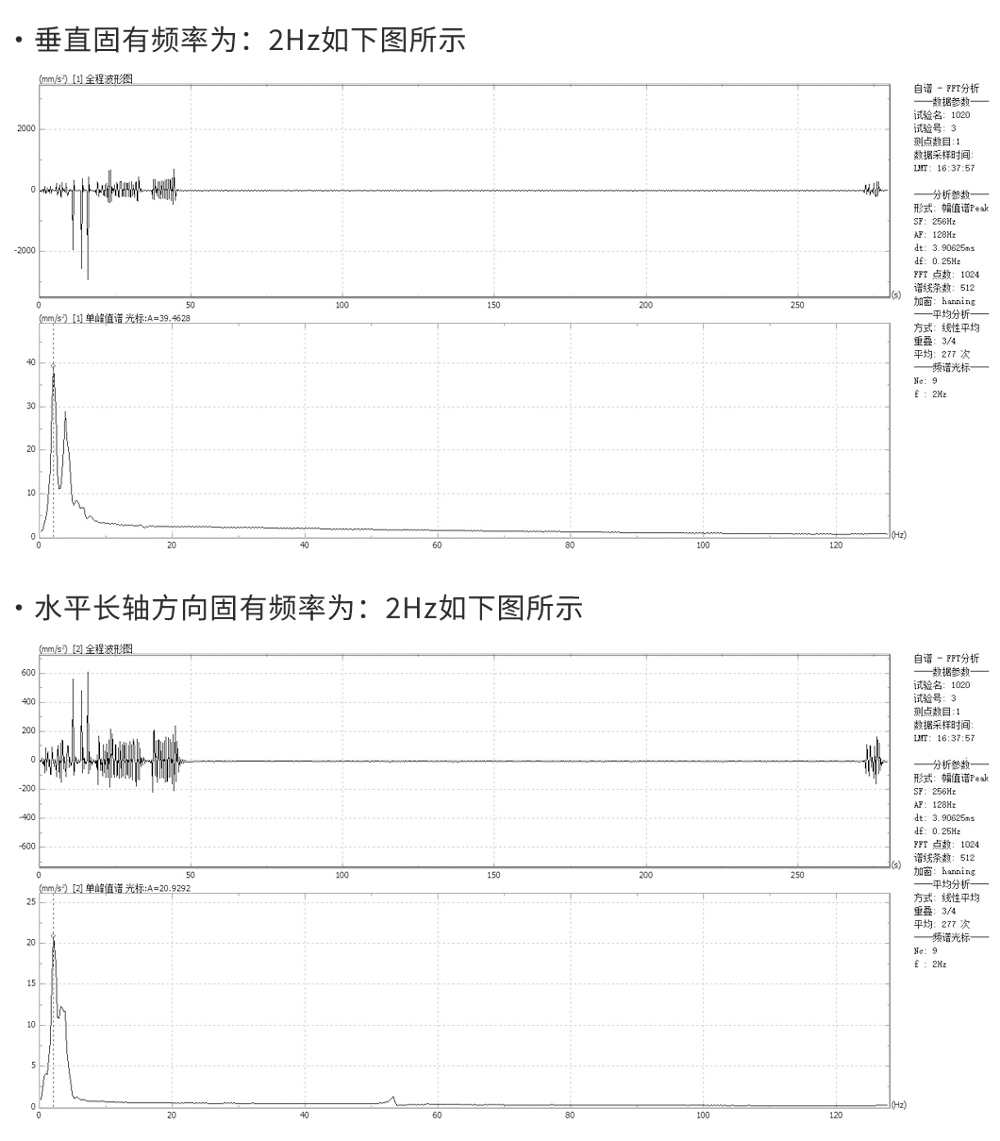

固有频率 <6Hz~7Hz (同负载和实际使用情况相关)。 表面粗糙度 表面粗糙度为0.8μm。

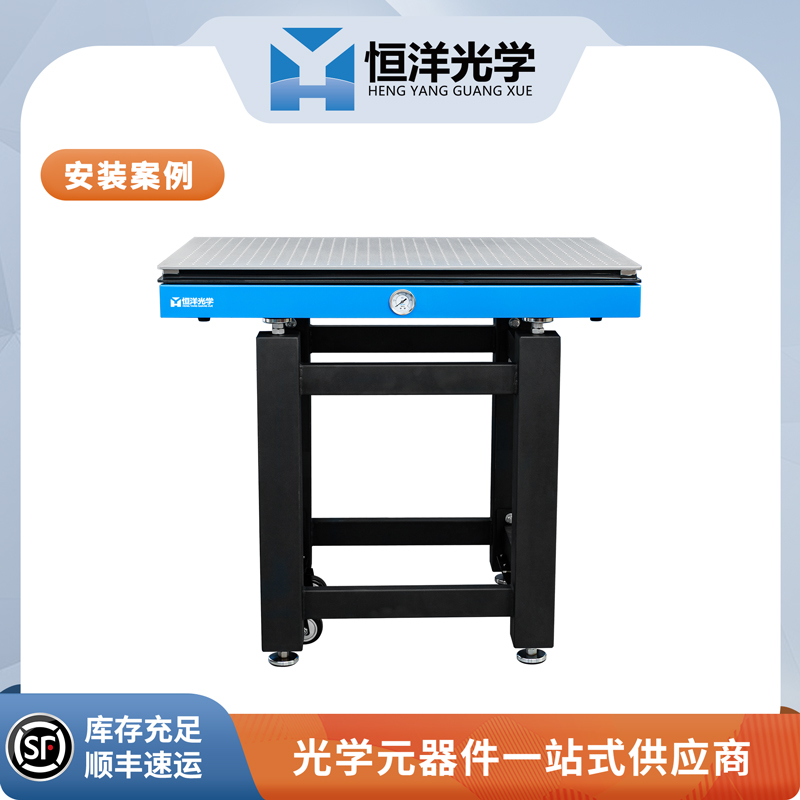

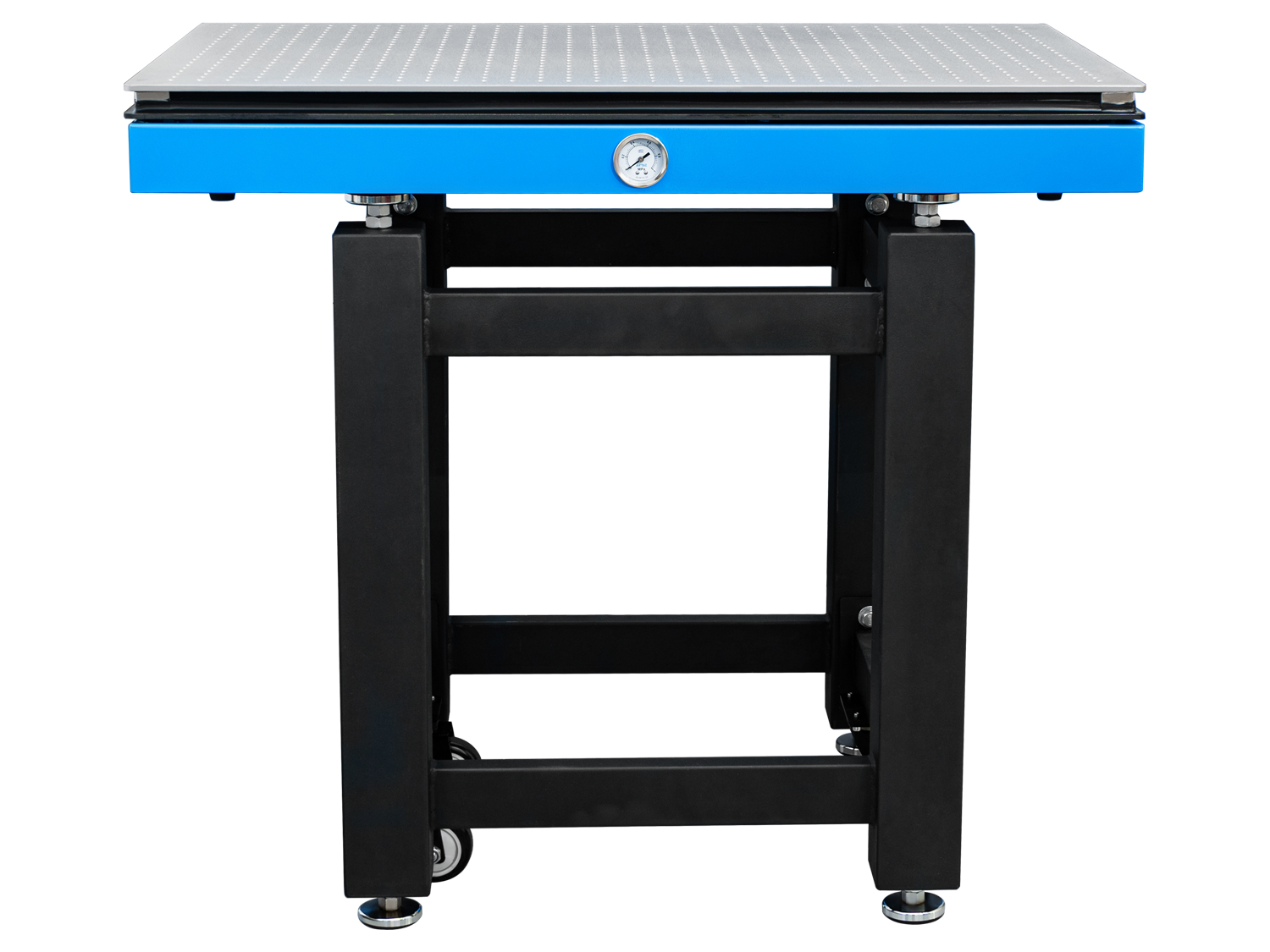

气浮支撑 半膜片式空气弹簧,支撑腿内部还有二级气室,进一步提升隔振性能,整体焊接式四支撑结构,具有更好的刚性和稳定性,支架带上下两套高度(水平)调整机构,台面加支架总高度800mm,上下可调25mm。 特点 采用半膜片式空气弹簧,隔振性能好,固有频率通常小于1.5Hz~2Hz,性价比非常高的科研级气浮隔振光学平台。
自动平衡 自动充气,自动平衡,响应时间短,平衡速度快。 应用范围 气浮隔振光学平台广泛应用于光学,电子,精密机械制造,冶金,航天,航空,航海,精密化工和无损检测等领域,以及其他机械行业的精密试验仪器,设备振动隔离的关键装置中。



1.将气管一端接上气泵,另一端连接气浮台侧面自带的充气孔。
2.气浮台正侧面中心自带一个仪表盘,主要用于观察内部气压的情况。
3.然后打开气泵电源开关,对其他进行充气。
4.再依次初步调节三处高度调节装置(初步调节高度保持在1厘米左右为佳,
切勿调节过高,防止爆裂危险!)
5.利用(型号)水平仪对气浮台进行水平校正测试。
6.当角度略微倾斜时,可根据实际情况进行高度调节。
7.调节完毕后,再气浮台上放置负载后,承重发生变化时。
8.气浮台会迅速通过高精度阀门自动调整空气弹簧内部的气压, 自动使其保
持水平。
9.当不需要气浮状态时,只需向下拨拉调节装置即可排气
10.关闭气泵开关,将充气管与气浮台断连即可(注意由外向内轻推充气孔
再拔出,切勿直接拔出)。
