25×42mm台面燕尾糟齿轮齿条移动台—HLWX25系列
| HLWX25系列 25×42mm台面燕尾糟齿轮齿条移动台 | |||||||||
|
|
|||||||||

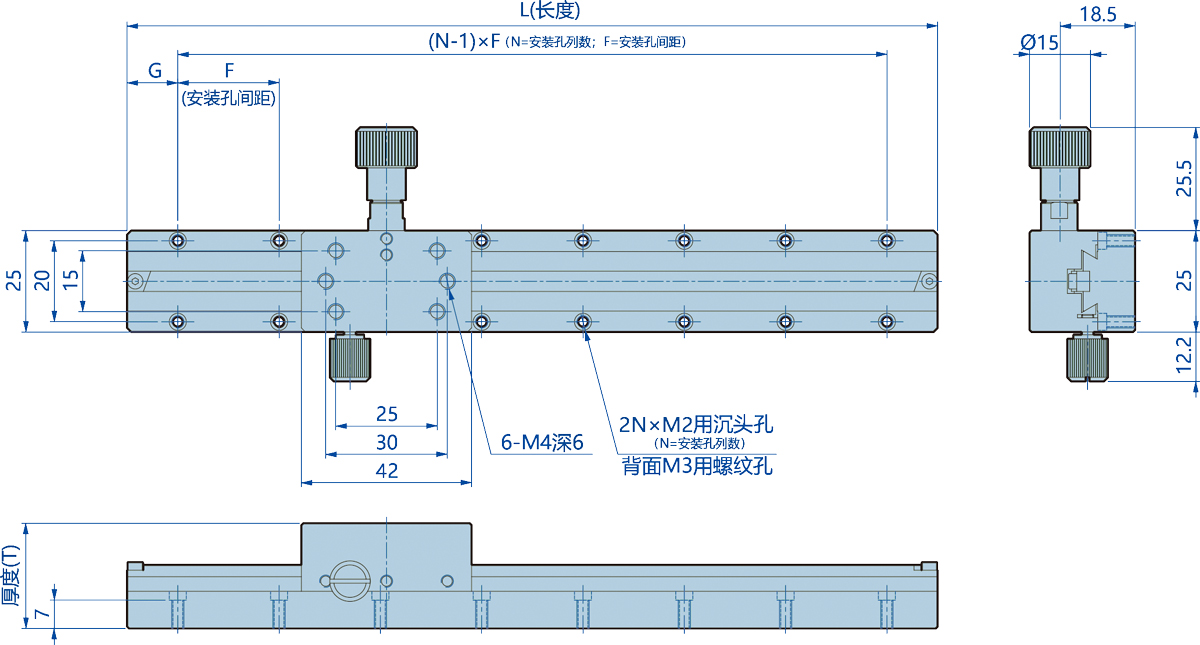

| 型号 | 台面大小 | 长度(L) | 厚度(T) | G | (N-1)×F | N | 负载 | 平行度 | 行程 |
| HLWX25-L50 | 25×42 | 50 | 25 | 12.5 | 1×25 | 2 | 29.4N (3kgf) |
0.05 | 30 |
| HLWX25-L70 | 70 | 25 | 10 | 2×25 | 3 | 0.05 | 50 | ||
| HLWX25-L100 | 100 | 25 | 12.5 | 3×25 | 4 | 0.05 | 80 | ||
| HLWX25-L150 | 150 | 25 | 12.5 | 5×25 | 6 | 0.10 | 130 | ||
| HLWX25-L200 | 200 | 25 | 12.5 | 7×25 | 8 | 0.15 | 180 | ||
| HLWX25-L250 | 250 | 25 | 12.5 | 9×25 | 10 | 0.20 | 230 | ||
| HLWX25-L300 | 300 | 25 | 12.5 | 11×25 | 12 | 0.20 | 280 | ||
| *如无特殊备注，单位默认为 mm | |||||||||
• 台面尺寸：25×42mm；
• 主要材料：铝合金，质量轻，适合于内置于其它装置；
• 驱动方式：采用齿轮齿条，工作频率较高，适用于需要快速运动及大行程的场合；
• 长行程，可配多个滑块。
