40×40mm台面燕尾糟齿轮齿条移动台—HLWX40/HLWZ40系列
 |
 |
| HLWX40系列 X轴燕尾糟齿轮齿条移动台 | |||||||||
|
|
|||||||||
| 型号 | 台面大小 | 长度(L) | 厚度(T) | G | (N-1)×F | N | 负载 | 平行度 | 行程 |
| HLWX40-L100 | 40×40 | 100 | 30 | 12.5 | 1×75 | 2 | 49N (5kgf) |
0.05 | 60 |
| HLWX40-L150 | 150 | 30 | 25 | 1×100 | 2 | 0.05 | 110 | ||
| HLWX40-L200 | 200 | 30 | 25 | 2×75 | 3 | 0.05 | 160 | ||
| HLWX40-L250 | 250 | 30 | 25 | 2×100 | 3 | 0.06 | 210 | ||
| HLWX40-L300 | 300 | 30 | 50 | 2×100 | 3 | 0.08 | 260 | ||
| HLWX40-L400 | 400 | 35 | 50 | 6×50 | 7 | 0.10 | 360 | ||
| HLWX40-L500 | 500 | 35 | 50 | 8×50 | 9 | 0.15 | 460 | ||
| *如无特殊备注，单位默认为 mm | |||||||||

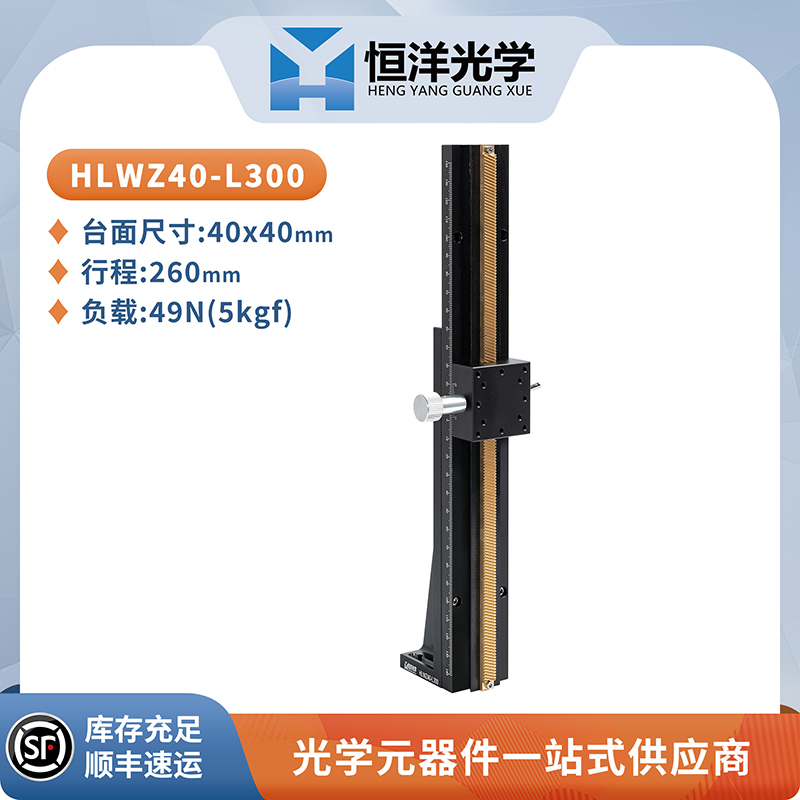

| HLWZ40系列 Z轴燕尾糟齿轮齿条移动台 | |||||
|
|
|||||
| 型号 | 台面大小 | 高度(H) | 直角板高度(H2) | 负载 | 行程 |
| HLWZ40-L100 | 40×40 | 100 | 100 | 49N (5kgf) |
60 |
| HLWZ40-L150 | 150 | 100 | 110 | ||
| HLWZ40-L200 | 200 | 150 | 160 | ||
| HLWZ40-L250 | 250 | 150 | 210 | ||
| HLWZ40-L300 | 300 | 150 | 260 | ||
| HLWZ40-L400 | 400 | 300 | 360 | ||
| HLWZ40-L500 | 500 | 300 | 460 | ||
| *如无特殊备注，单位默认为 mm | |||||
• 材料：铝合金(黑色阳极)；
• 台面大小：40×40mm；
• 移动方向：X轴一个方向；
• 最小刻度：0.1mm；
• 负载：49N(5kgf)；
• 长行程，可配多个滑块。
• 材料：铝合金(黑色阳极)；
• 台面大小：40×40mm；
• 移动方向：Z轴一个方向；
• 最小刻度：0.1mm；
• 负载：49N(5kgf)；
• 长行程，可配多个滑块。
