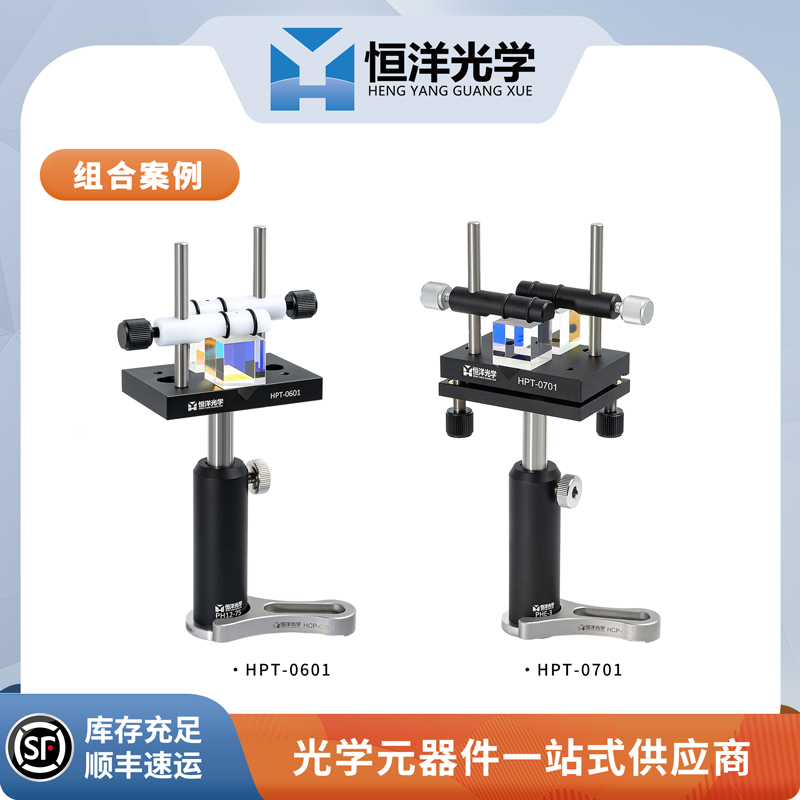

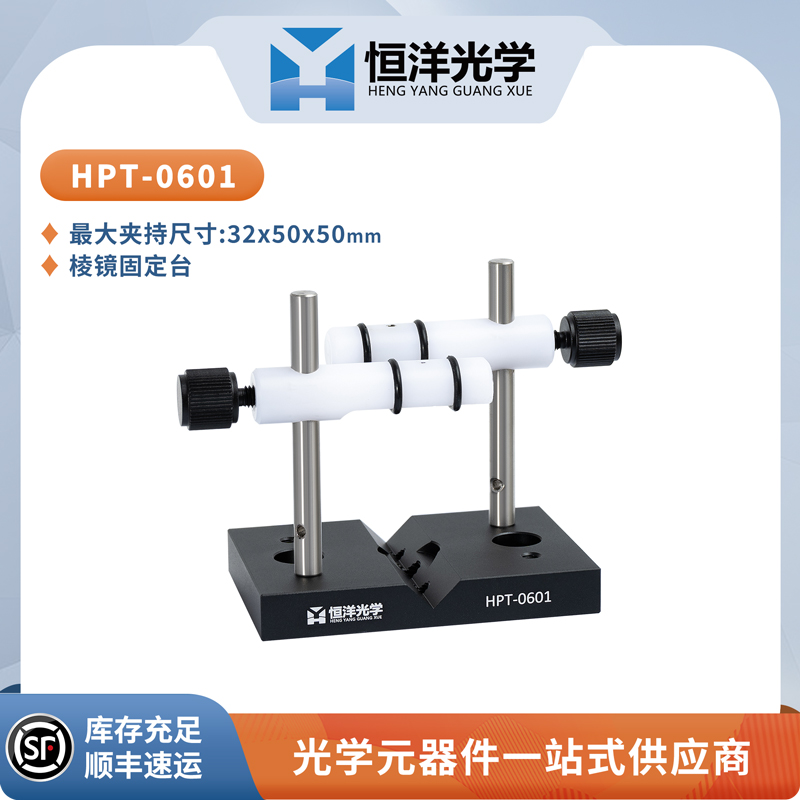

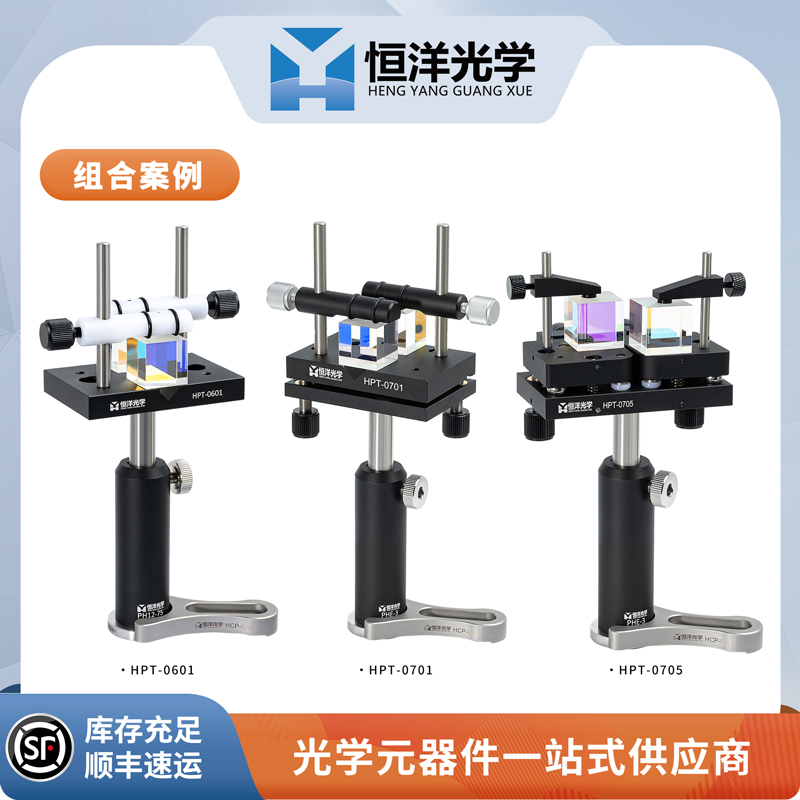

HPT-0601、HPT-0701 棱镜架是为夹持方形棱镜设计，两个压臂可以很好的压紧载物台上的棱镜或其它立方形状的元器件，载物台有V型槽，也可夹持晶体等其他形状物体。底部有M6螺纹孔可以通过支杆支撑。

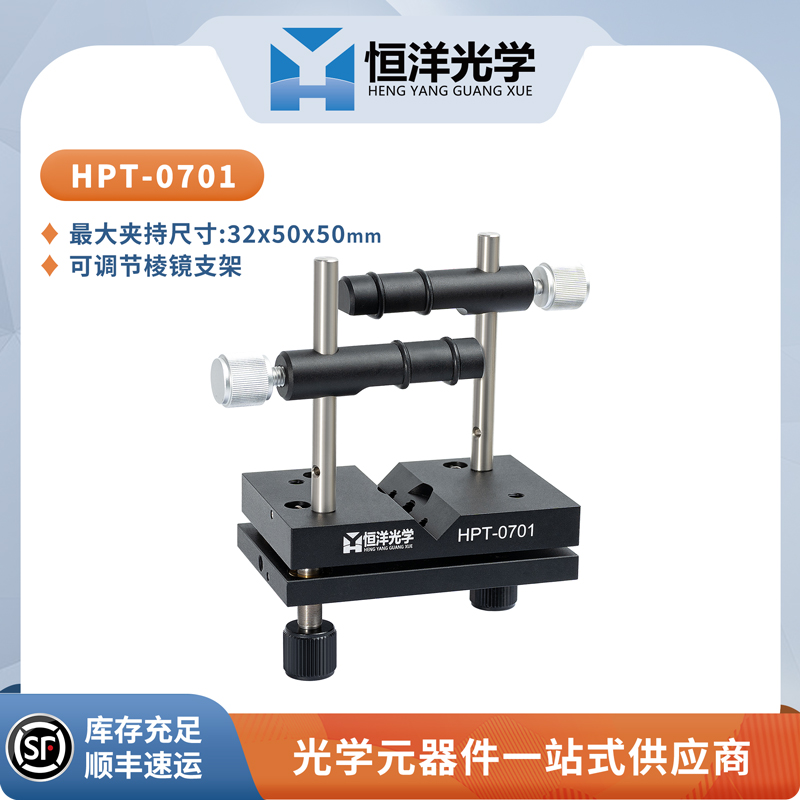

HPT-0701 可通过两个细牙螺纹副对承载棱镜进行二维俯仰调节，调节量±4°。

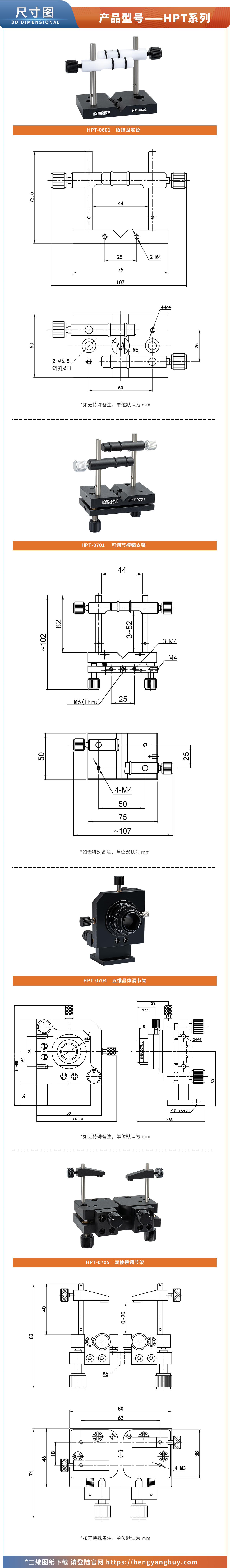

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

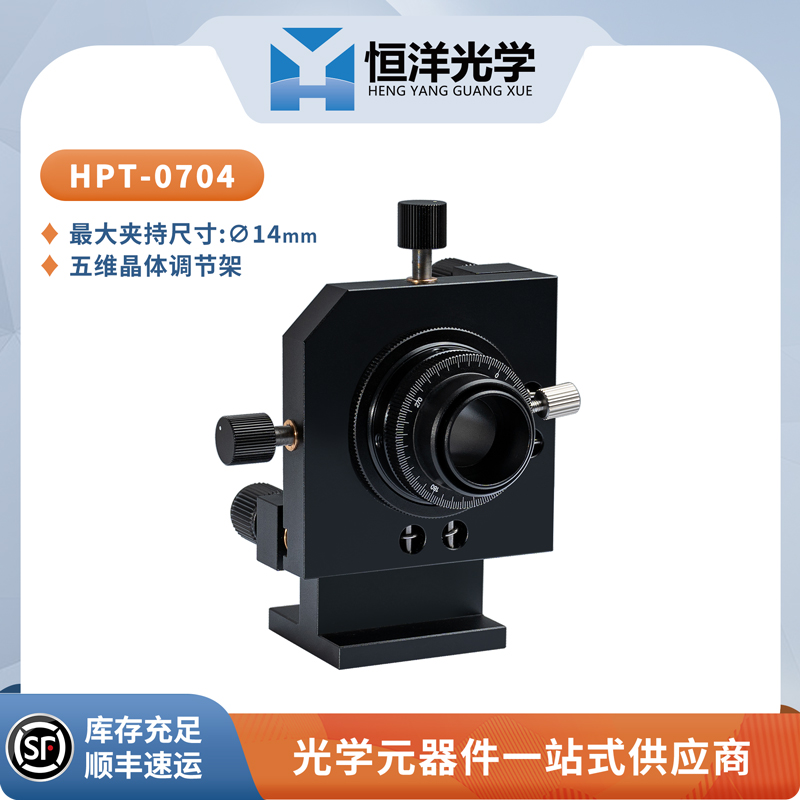

• 可以五维调节；
• 俯仰、偏摆调整角度±4°；
• X、Y移动范围±2mm；
• 可绕中心轴360°旋转；
• 可安装Φ14mm的光学元件；
• 底座有6.5mm×25mm的长孔，
• 可直接用M6螺钉安装在光学平台。

对于端面通光的晶体来说（无论圆柱形，还是方柱形），一般需要平移和俯仰偏摆调节。旋转调节指的是沿光传输的轴线旋转角度调节，通常适用于"各向异性"或具有"双折射"效应的晶体，比如电光晶体（铌酸锂、KD*P），倍频晶体（KTP、BBO）等。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

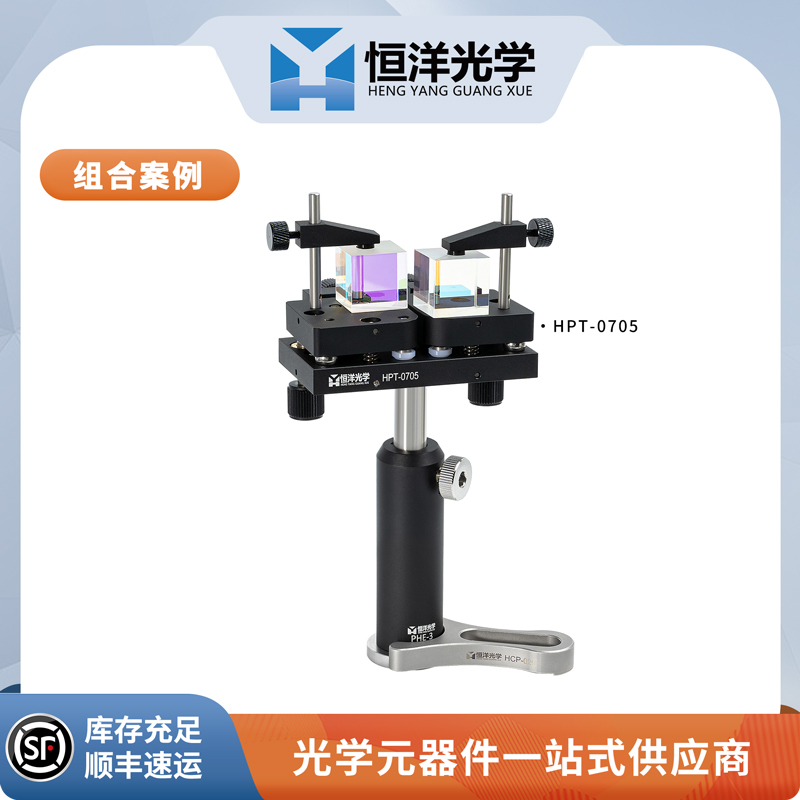

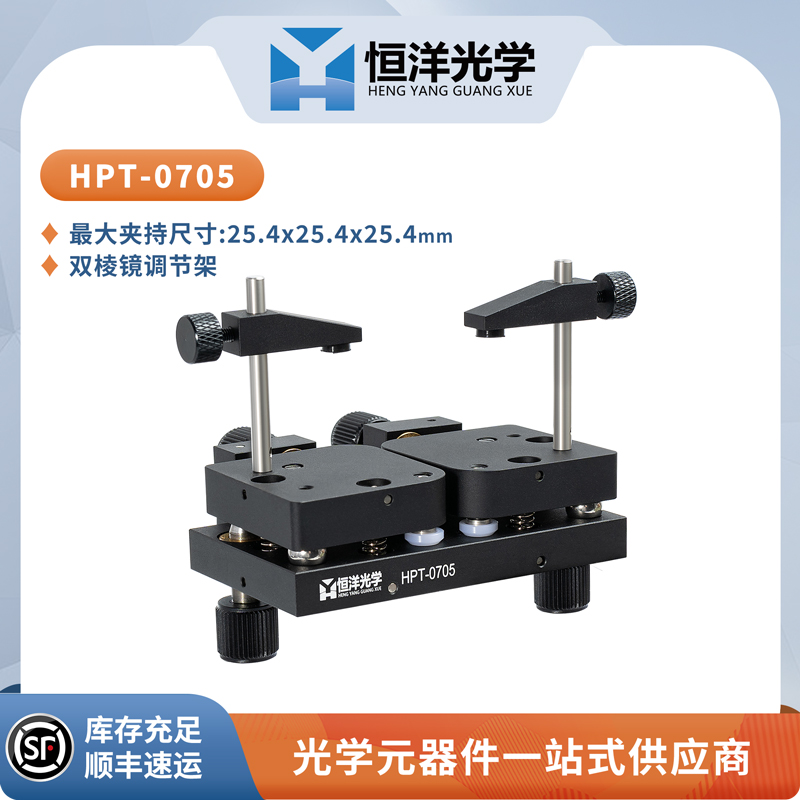

HPT-0705 双棱镜调节架适用于立方棱镜、直角棱镜等光学元器件，此棱镜架有两个承物台，两个压臂，因此可以同时夹持两个光学元器件。

压臂可以顺着立柱上下调节，用以压不同尺寸的棱镜，与棱镜接触点粘有橡胶垫，夹持尺寸≤25.4mm。底部两个细牙螺纹副，可以使光学元件具有二维俯仰角度精密调节，单轴调整量±4°。底部有M6螺纹孔可以通过支杆支撑。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

(注: 需要压紧棱镜时候，压臂的用力点，不应该在橡胶垫上方，应该在靠近立柱 的地方稍用力往下施压，然后通过手拧螺钉锁紧，这样才能把棱镜紧固。)
