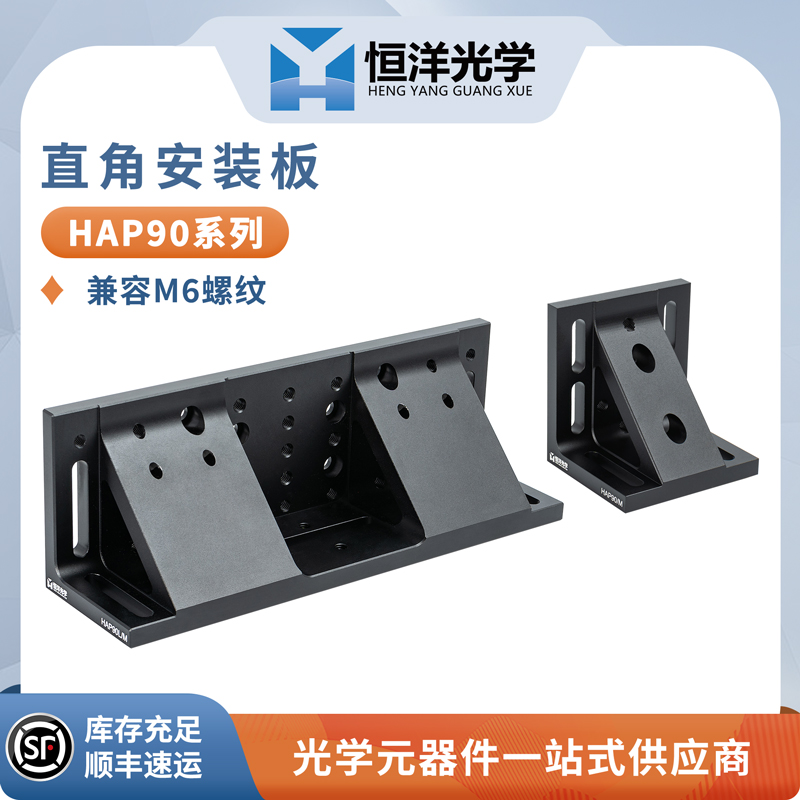

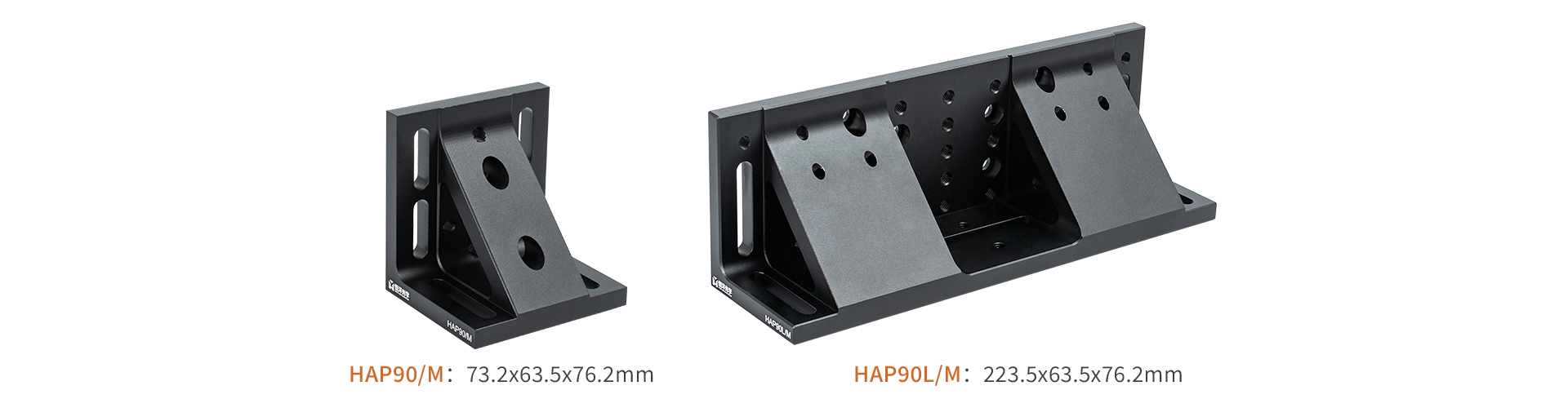

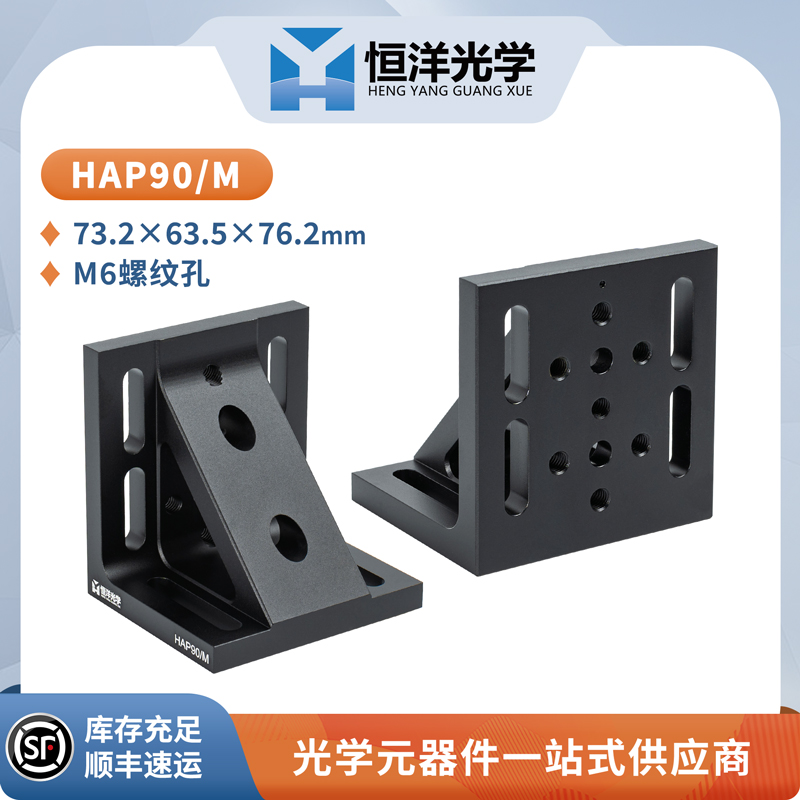

HAP90/M 直角板是构造需要垂直定位的稳定的3D光机械系统的理想解决方案。此直角板与光学平台成90°的前表面有四个1/4"-20(M6)通孔槽、七个1/4"-20(M6)螺纹孔和两个1/4"-20(M6)沉头孔。底座包含两个1.3英寸(34mm)长的1/4"-20(M6)的通孔槽以及两个1/4"-20(M6)沉头孔，用于安装到光学平台。

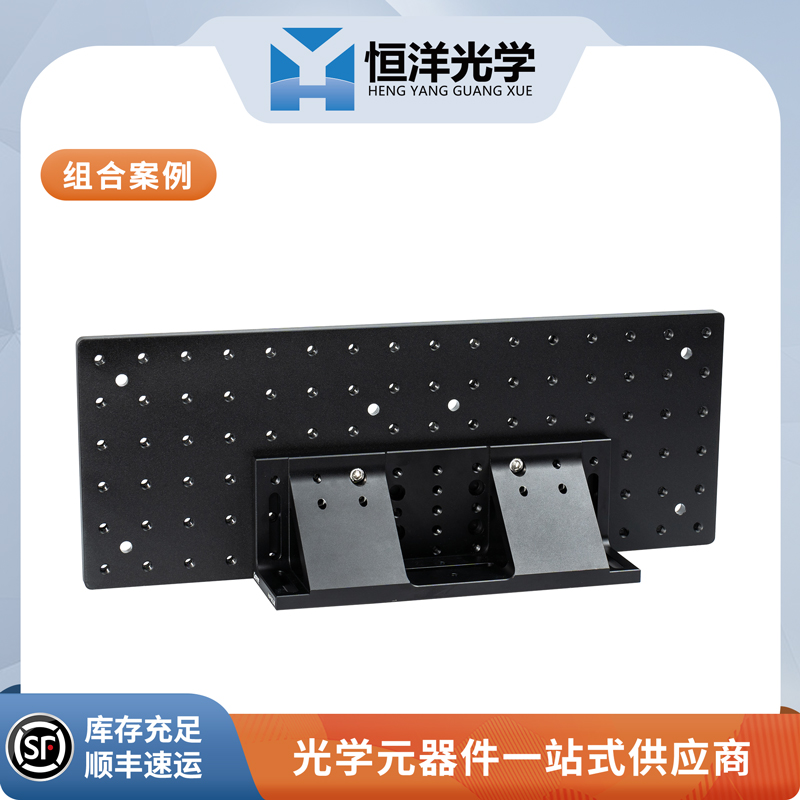

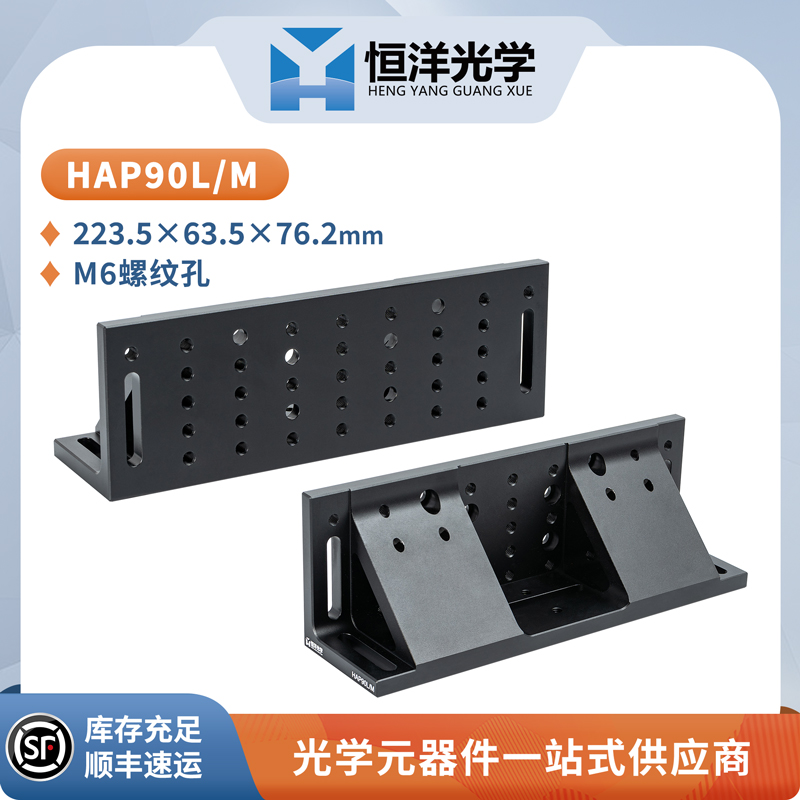

HAP90L/M 大直角板属于重型安装座，能够使面包板与光学平台表面保持90°夹角。此板与光学平台表面成90°的面上有31个1/4"-20(M6)螺纹孔阵列和六个1/4"-20(M6)沉头孔阵列。底座包含三个1/4"-20(M6)的通孔槽以及六个1/4"-20(M6)沉头孔，用于安装到光学平台。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
