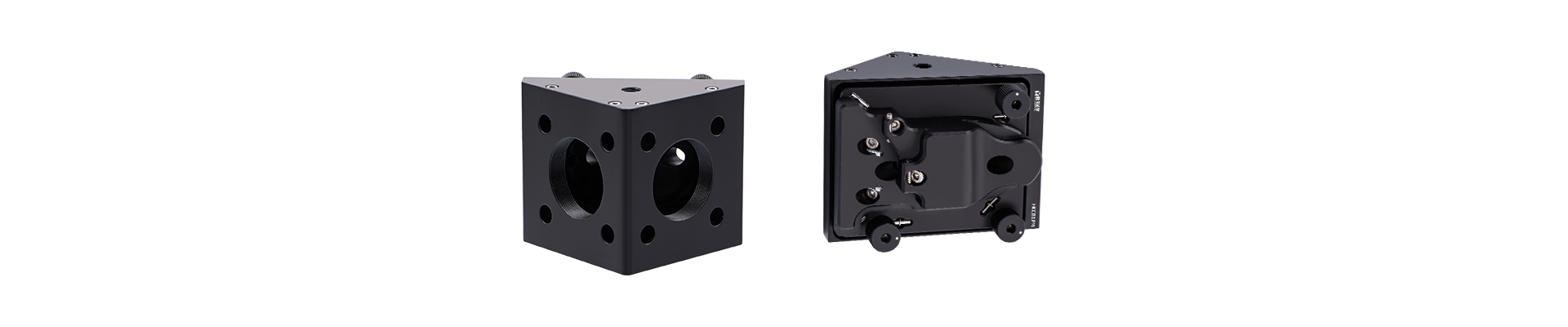

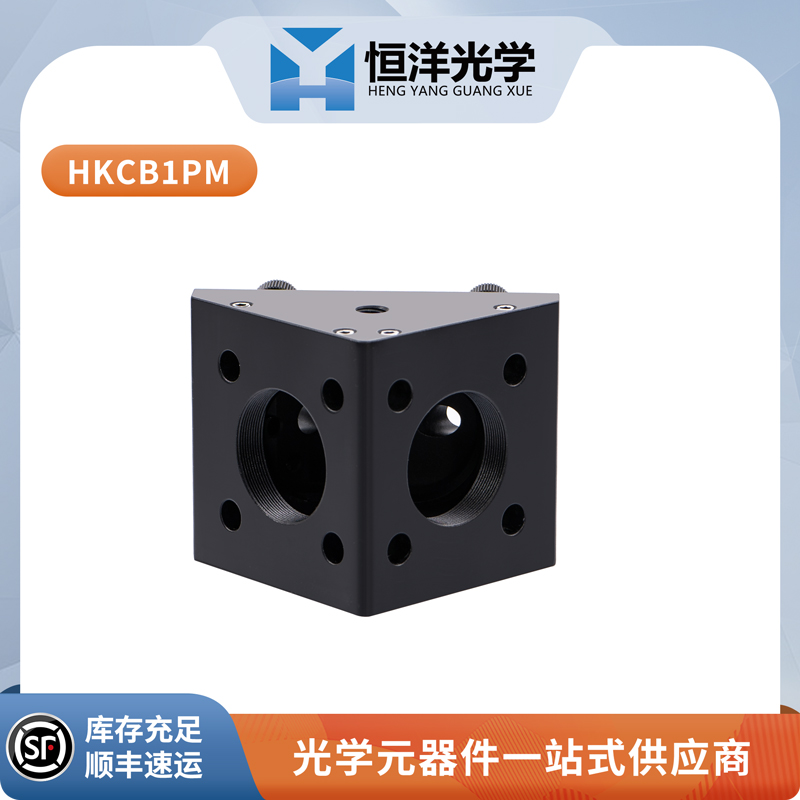

30mm笼式抛物面镜直角安装架—HKCB1PM

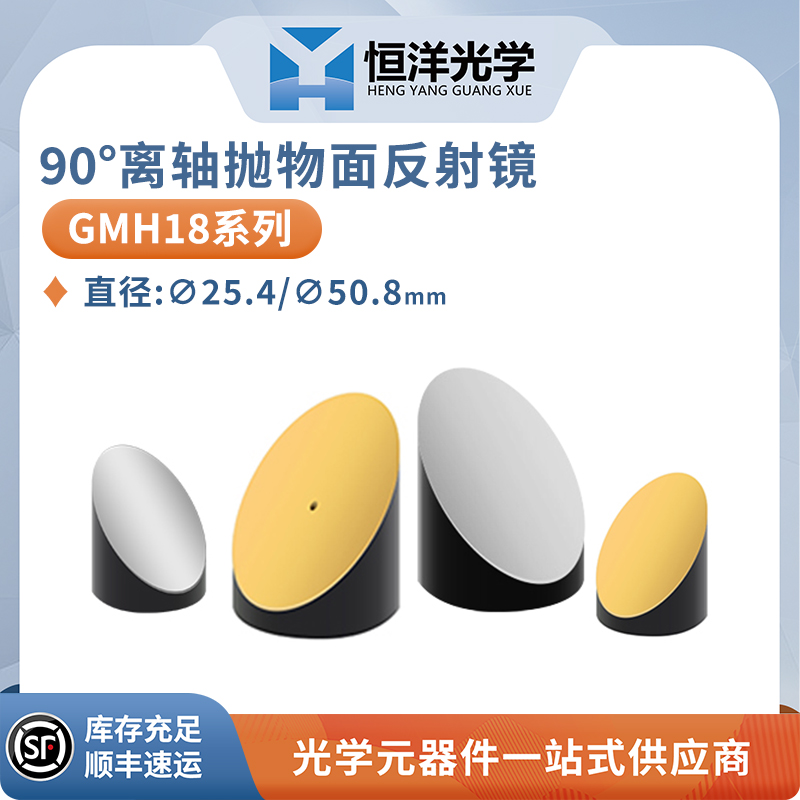

• 以直角安装Ø1英寸(Ø25.4mm)离轴抛物面反射镜；
• 八个0.25英寸(6.35mm)深的光滑孔，用于安装Ø6mm HCT系列 笼杆；

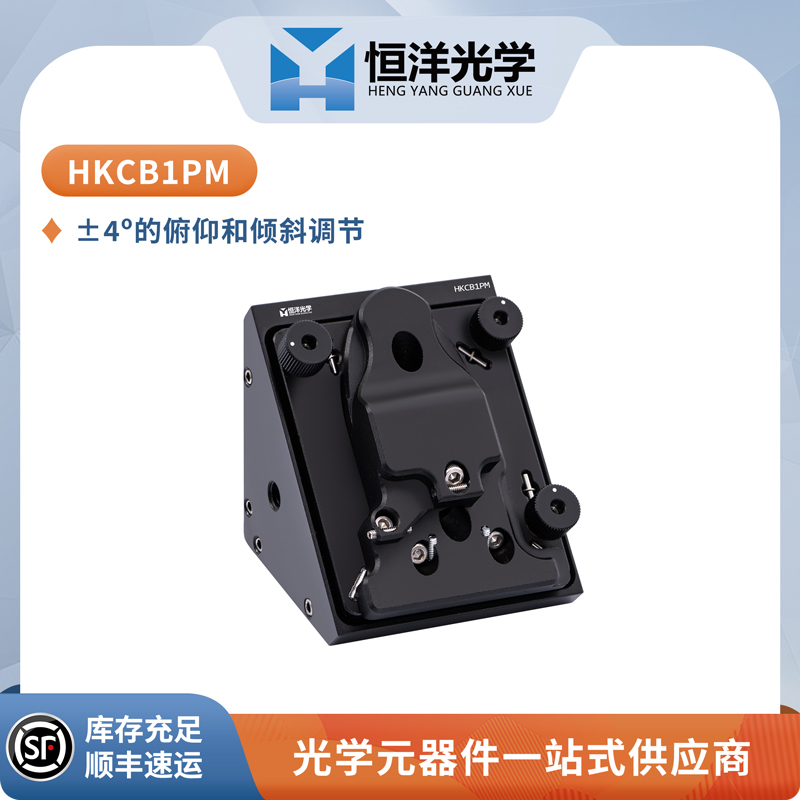

• 提供±4º的俯仰和偏转调节；
• 使用全部三个调节器可实现Z轴平移：±0.12英寸(±3.0mm)；

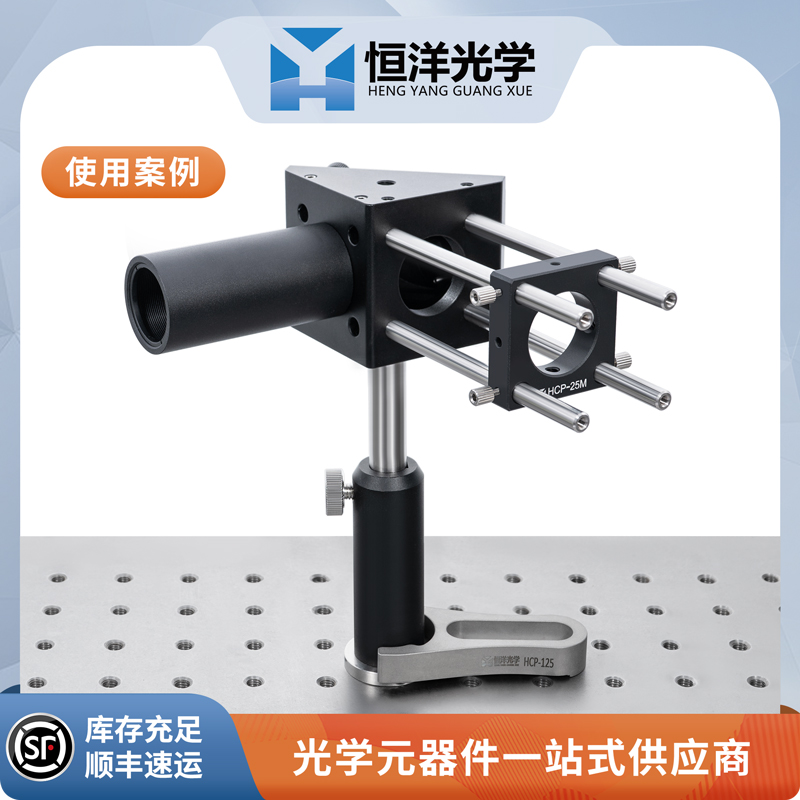

• 兼容30mm笼式系统和SM1透镜套筒；
• 两个1/4"-20(M6)螺孔，用于安装Ø1/2英寸或Ø1英寸接杆。
* 如无特殊备注，单位默认为mm

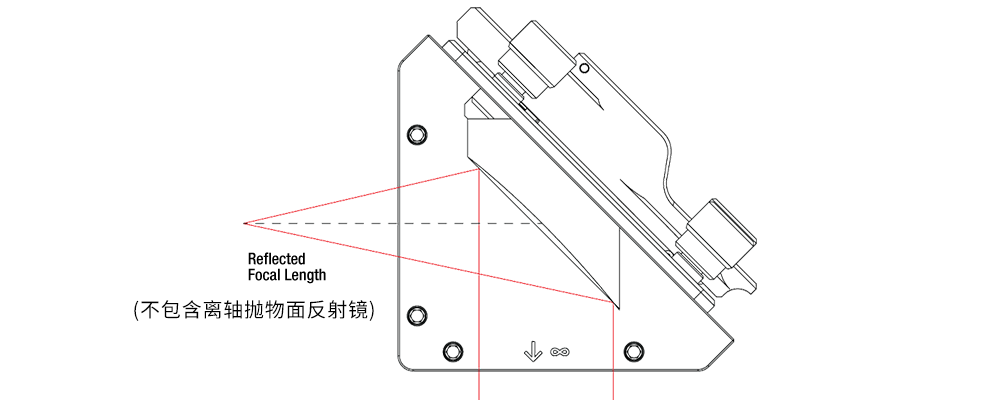

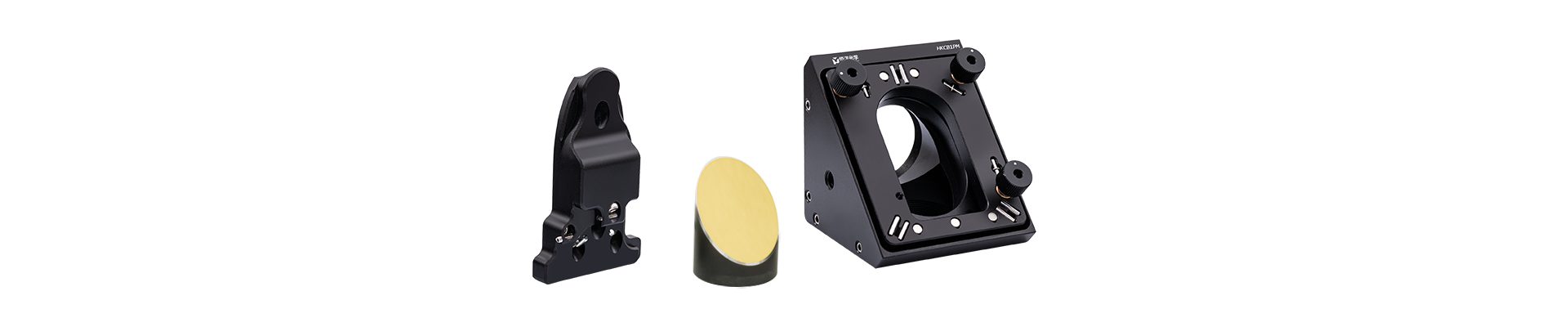

恒洋光学 HKCB1PM 抛物面镜直角光学调整架固定在板上的 GC系列 Ø1英寸 (Ø25.4mm)离轴抛物面反射镜提供俯仰和偏转调节，反射镜表面与安装板之间呈45°角。端口处有SM1 (1.035"-40) 螺纹孔和四个6.35mm深 的光滑孔，它们的间距与我们的30mm笼式系统匹配。笼杆由八个固定螺丝使用5/64英寸(2mm)六角扳手或球头起子固定。这个设计使多个30mm笼式组件可以直接连接，不需要笼杆转接件。可调俯仰和偏转调节板由100TPI (每英寸的螺纹数) 调节螺丝促动，可提供7.6mrad/转的角度分辨率。 每个调节器上的旋钮可以拆卸。光学元件表面位于调整架中心时，可以使用第三个调节器沿光轴微调定位。
