离轴抛物面镜-GMH18系列
恒洋光学 GMH18系列 离轴抛物面反射镜可以在空间上将焦点从光路中分离出来，在特定角度下实现光源准直以及平行光聚焦，支持无限远焦点。全反射的设计可以去除透射光学元件引入的吸收损耗和相位延迟。带小孔的离轴抛物面镜在镜体上有指定角度的透光孔，可以实现空间中两束光波的共轴传播。

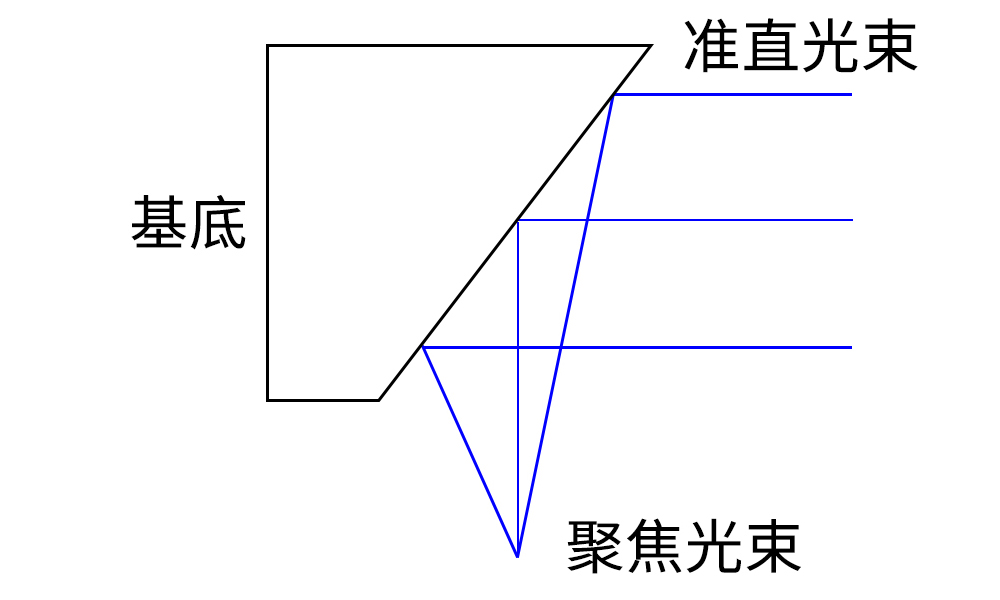

GMH18系列 离轴抛物面反射镜的离轴角为90°，“离轴角”是指聚焦光束和准直光束垂直，即准直光束的传播轴应与基底垂直，从而实现理想的聚焦效果，如右图所示。
 |

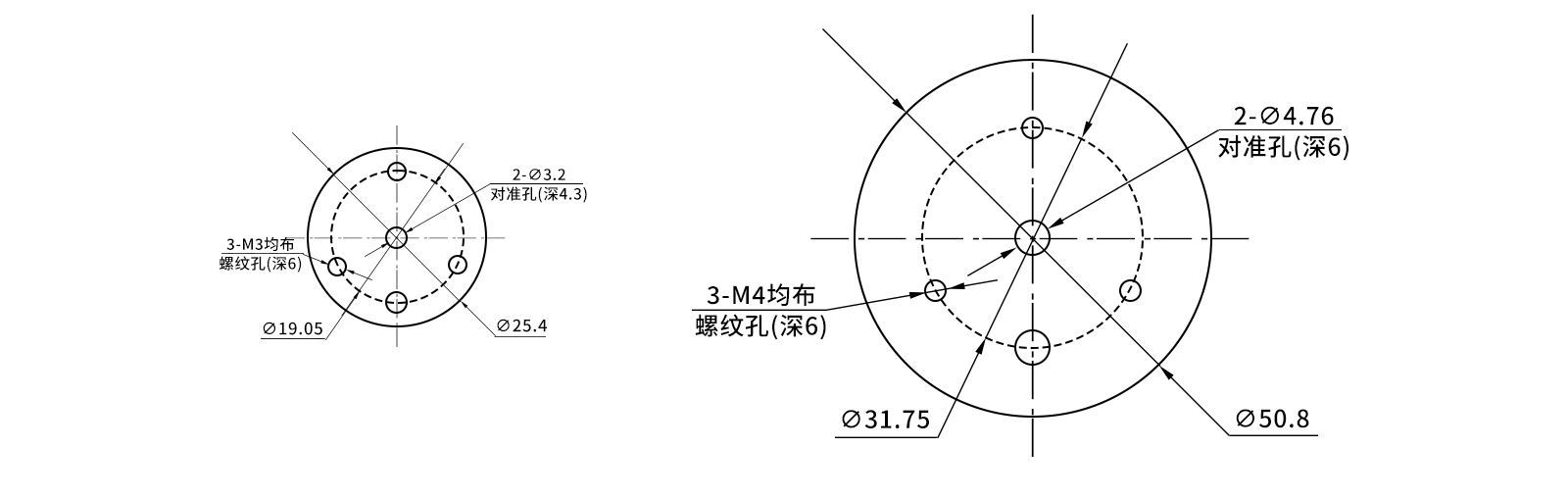

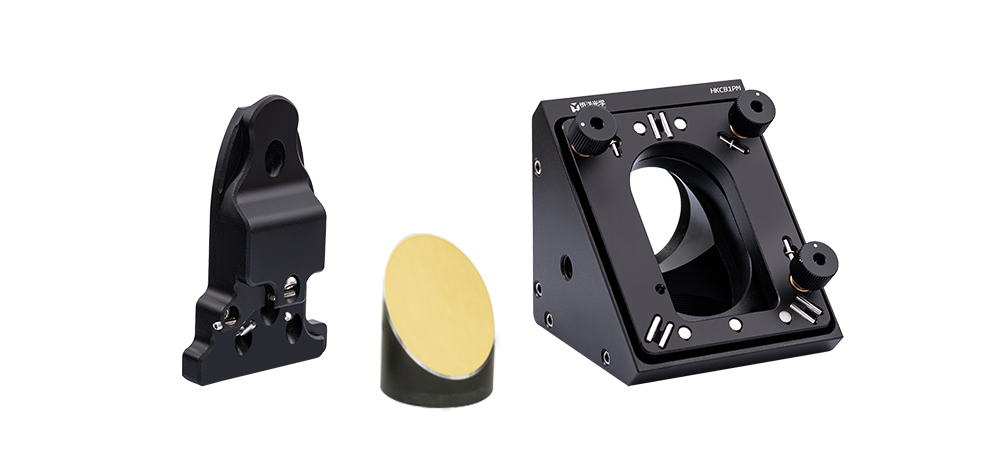

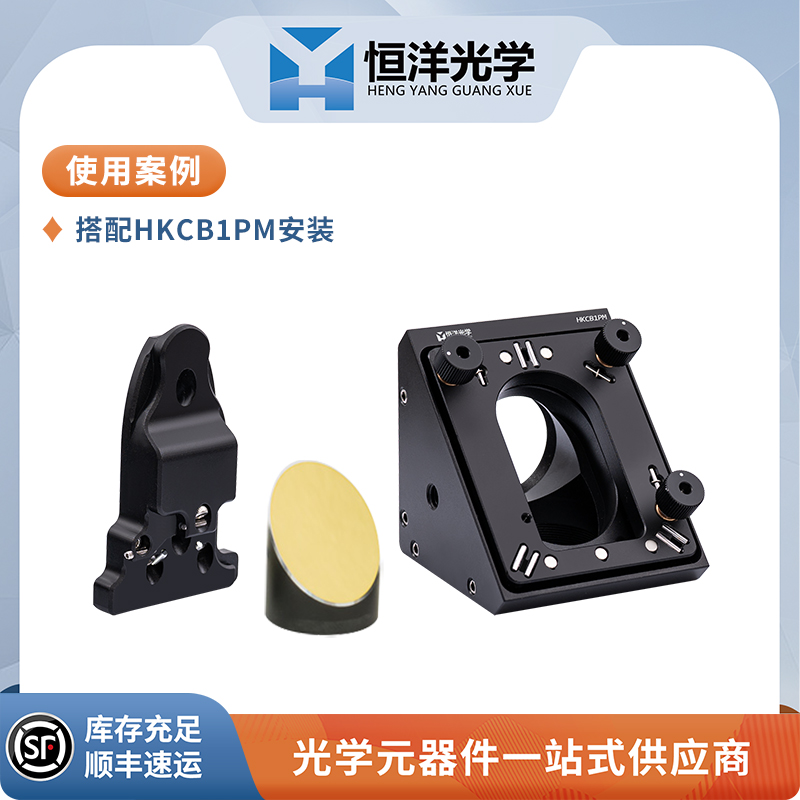

该系列离轴抛物面镜有直径为25.4mm和直径为50.8mm两种规格大小，其底部都有三个均布的螺纹孔和两个对准孔，便于安装和固定。
* 如无特殊备注，单位默认为mm
| 通光孔径: | >90%的直径 | 镀金属膜: | 保护金Rave>96%@0.65-12um |
| 反射有效焦距: | 25.4 mm到152.4mm | 保护银Rave>95%@0.45-2um | |
| 光洁度: | III级 | 紫外增强铝Rave>85%@250-450nm |
 |
|
|
|||||||||
| 型号 | 名称 | 直径 | 反射、 有效焦距 |
母焦距 | 中心 偏移 |

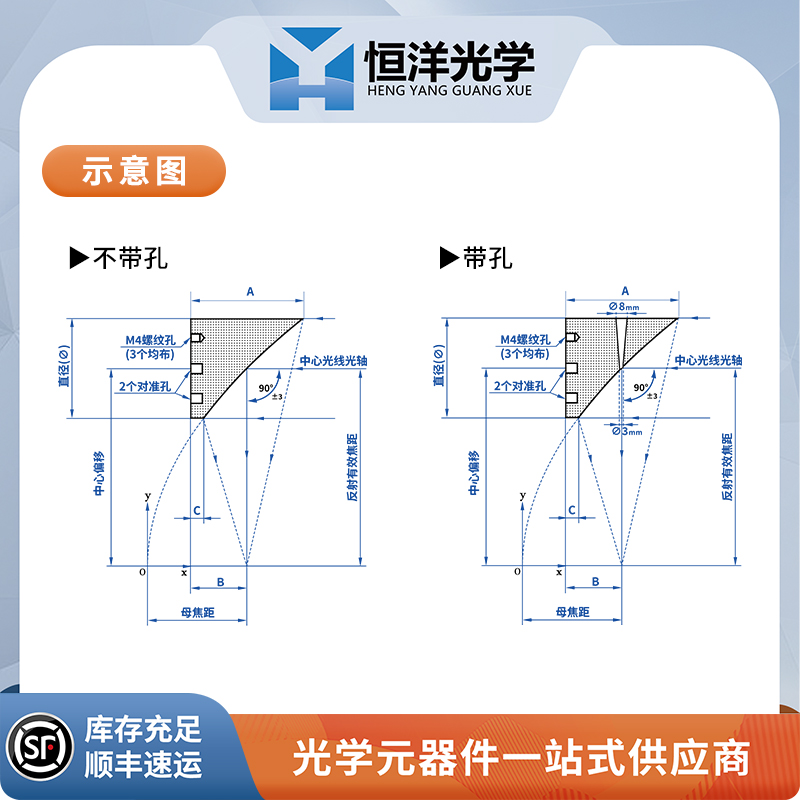

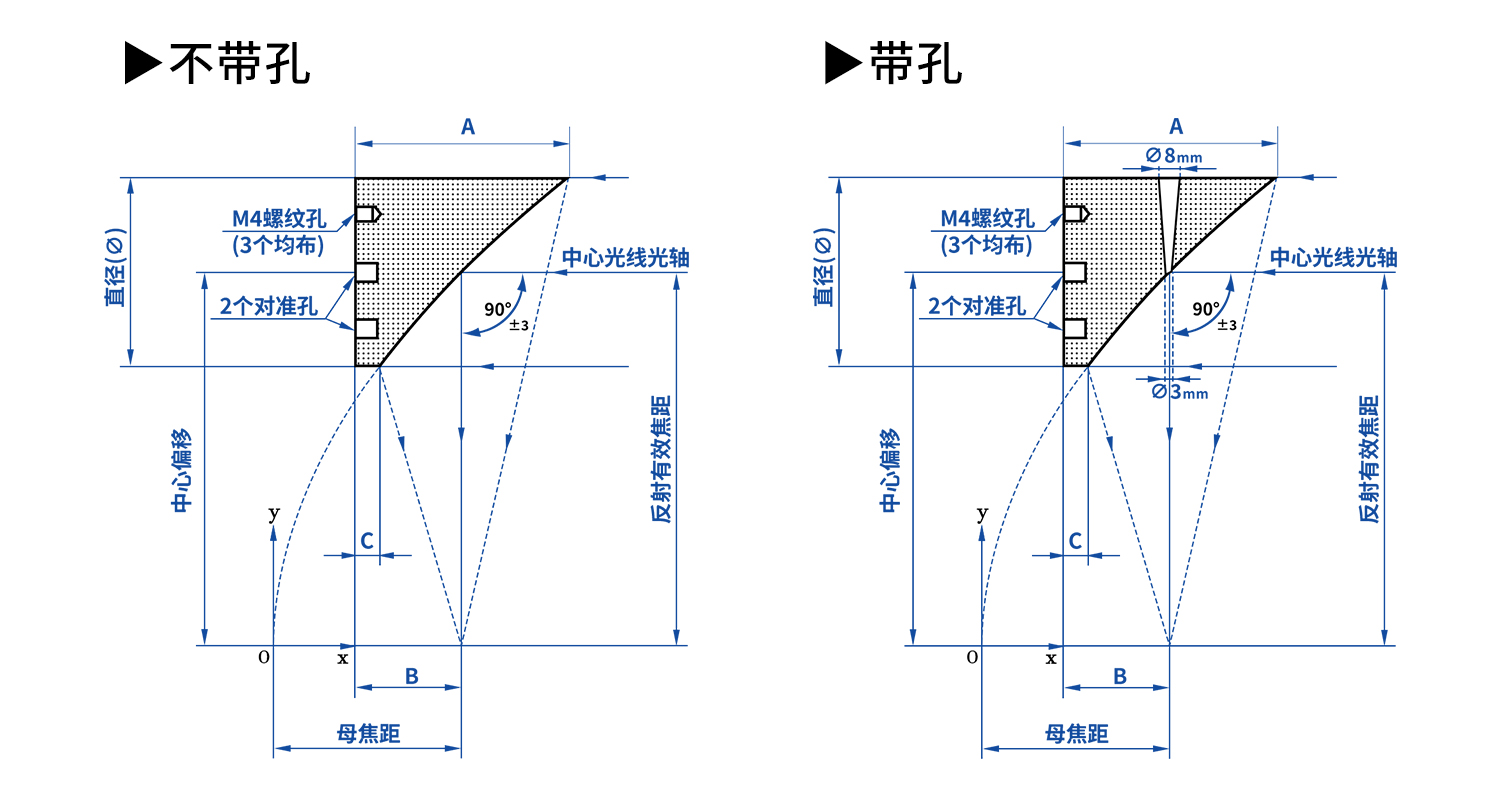

A | B | C | 镀膜 |
| GMH18-25-25-UVAL | 90°离轴抛物面镜 | ∅25.4 | 25.4 | 12.7 | 25.4 | 31.8 | 15.93 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-25-50-UVAL | 90°离轴抛物面镜 | ∅25.4 | 50.8 | 25.4 | 50.8 | 31.8 | 17.51 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-25-76-UVAL | 90°离轴抛物面镜 | ∅25.4 | 76.2 | 38.1 | 76.2 | 31.8 | 18.04 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-25-101-UVAL | 90°离轴抛物面镜 | ∅25.4 | 101.6 | 50.8 | 101.6 | 31.8 | 18.3 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-50-50-UVAL | 90°离轴抛物面镜 | ∅50.8 | 50.8 | 25.4 | 50.8 | 57.2 | 25.4 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-50-101-UVAL | 90°离轴抛物面镜 | ∅50.8 | 101.6 | 50.8 | 101.6 | 57.2 | 28.63 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-50-152-UVAL | 90°离轴抛物面镜 | ∅50.8 | 152.4 | 76.2 | 152.4 | 57.2 | 29.7 | 6.4 | 紫外增强铝Rave>85%@250-450nm |
| GMH18-25-25-AG | 90°离轴抛物面镜 | ∅25.4 | 25.4 | 12.7 | 25.4 | 31.8 | 15.93 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-25-50-AG | 90°离轴抛物面镜 | ∅25.4 | 50.8 | 25.4 | 50.8 | 31.8 | 17.51 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-25-76-AG | 90°离轴抛物面镜 | ∅25.4 | 76.2 | 38.1 | 76.2 | 31.8 | 18.04 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-25-101-AG | 90°离轴抛物面镜 | ∅25.4 | 101.6 | 50.8 | 101.6 | 31.8 | 18.3 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-50-50-AG | 90°离轴抛物面镜 | ∅50.8 | 50.8 | 25.4 | 50.8 | 57.2 | 25.4 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-50-101-AG | 90°离轴抛物面镜 | ∅50.8 | 101.6 | 50.8 | 101.6 | 57.2 | 28.63 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-50-152-AG | 90°离轴抛物面镜 | ∅50.8 | 152.4 | 76.2 | 152.4 | 57.2 | 29.7 | 6.4 | 保护银Rave>95%@0.45-2um |
| GMH18-25-25-AU | 90°离轴抛物面镜 | ∅25.4 | 25.4 | 12.7 | 25.4 | 31.8 | 15.93 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-25-50-AU | 90°离轴抛物面镜 | ∅25.4 | 50.8 | 25.4 | 50.8 | 31.8 | 17.51 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-25-76-AU | 90°离轴抛物面镜 | ∅25.4 | 76.2 | 38.1 | 76.2 | 31.8 | 18.04 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-25-101-AU | 90°离轴抛物面镜 | ∅25.4 | 101.6 | 50.8 | 101.6 | 31.8 | 18.3 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-50-AU | 90°离轴抛物面镜 | ∅50.8 | 50.8 | 25.4 | 50.8 | 57.2 | 25.4 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-101-AU | 90°离轴抛物面镜 | ∅50.8 | 101.6 | 50.8 | 101.6 | 57.2 | 28.63 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-152-AU | 90°离轴抛物面镜 | ∅50.8 | 152.4 | 76.2 | 152.4 | 57.2 | 29.7 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-50A-AU | 90°带孔离轴抛物面镜 | ∅50.8 | 50.8 | 25.4 | 50.8 | 57.2 | 25.4 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-101A-AU | 90°带孔离轴抛物面镜 | ∅50.8 | 101.6 | 50.8 | 101.6 | 57.2 | 28.63 | 6.4 | 保护金Rave>96%@0.65-12um |
| GMH18-50-152A-AU | 90°带孔离轴抛物面镜 | ∅50.8 | 152.4 | 76.2 | 152.4 | 57.2 | 29.7 | 6.4 | 保护金Rave>96%@0.65-12um |
| ※如无特殊标注，单位默认为mm。 | |||||||||

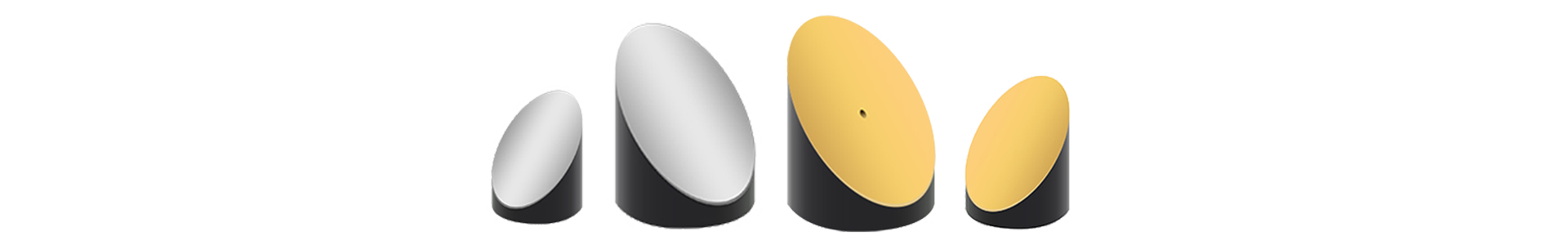

GMH18系列 采用优良铝材质，其抛物面镀有金属反射膜，有保护金、保护银、紫外增强铝三种类型。

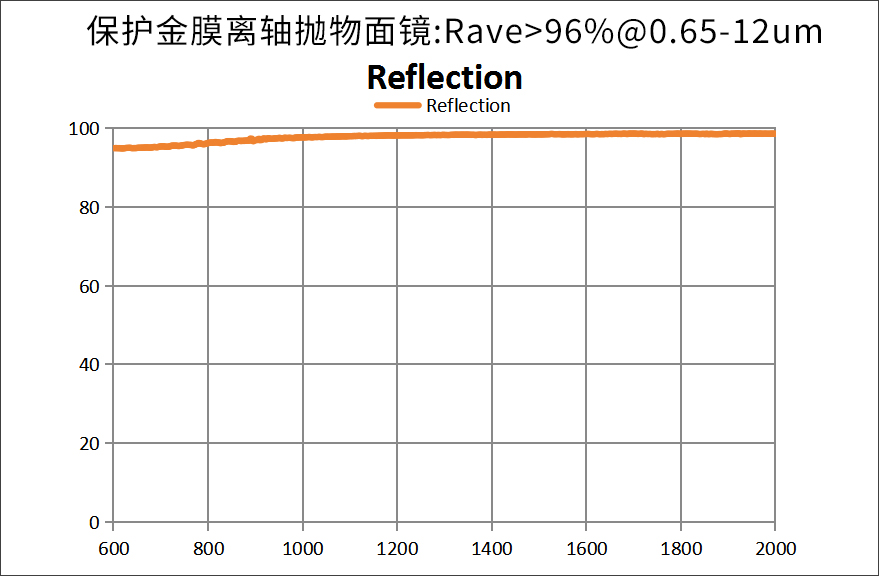

保护金离轴抛物面镜，平均反射率在0.65-12um波段可达96%以上，
保护银离轴抛物面镜，其平均反射率在0.45-2um波段可达95%以上；

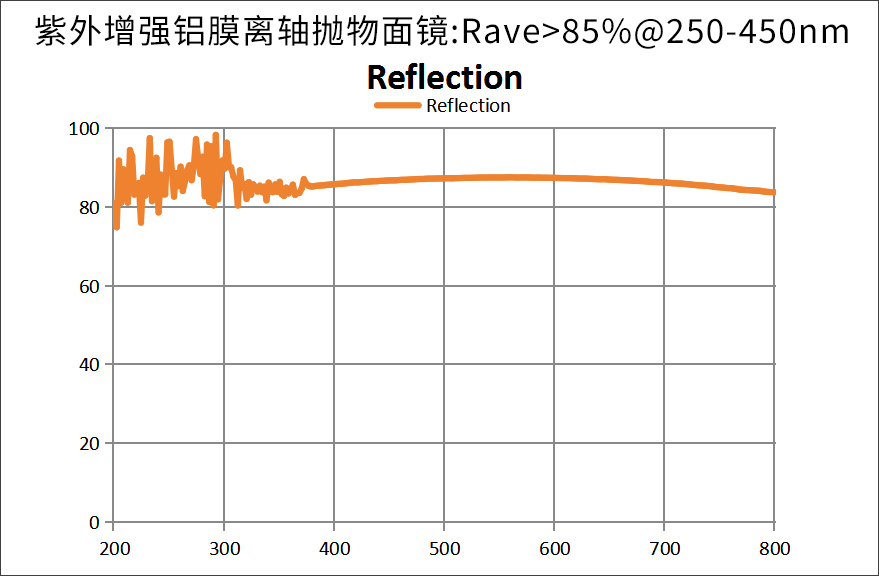

紫外增强铝离轴抛物面镜，其均反射率在250-450nm波段可达85%以上。
