▶ 沿X或Y轴移动60 mm笼式系统子组件。
▶ 移动板具有SM2(2.035"-40)内螺纹。
▶ 通过M4螺孔安装 PD系列 支杆。
▶ 正面刻有±12 mm刻度和证示线。

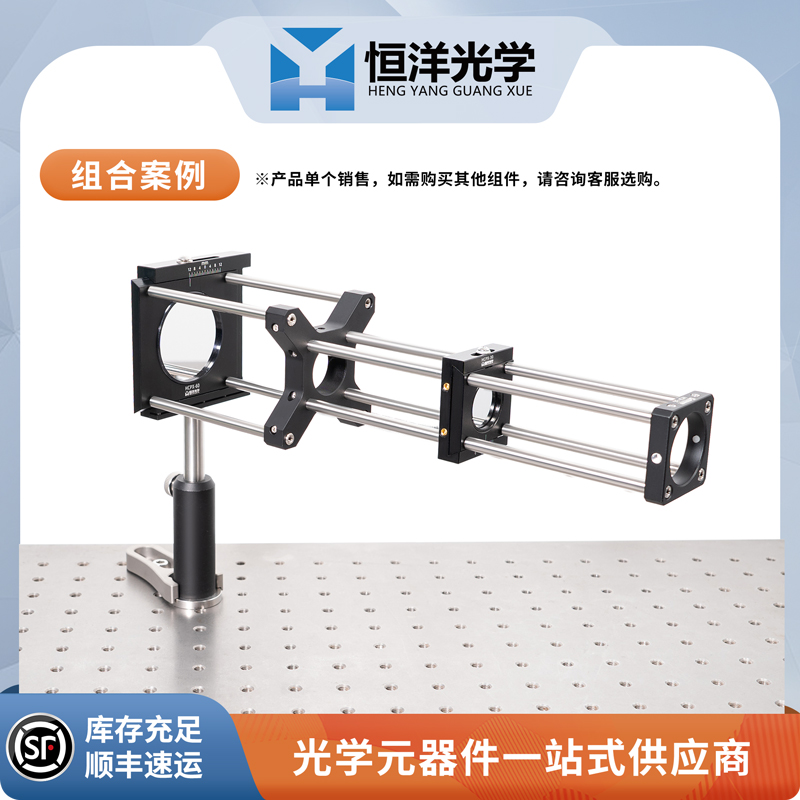

 恒洋光学 HCPX-60 可整段平移的笼板可以使60 mm笼式系统横向移动。移动板具有深度为5.84 mm的SM2(2.035"-40)螺纹中心孔，用于安装透镜套管或SM2螺纹的已安装光学元件，比如滤光片或光阑。

单独出售的 SM2RR 卡环可用于沿移动板唇缘固定最厚3.2 mm的未安装光学元件。即使移动板最大偏移为12 mm，最小通光孔径仍可达43.9 mm。最大通光孔径为∅48.3 mm，这是移动板固定唇缘的内径。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
