产品说明

恒洋光学分划板是具有不同分划图形的玻璃板，通常放在成像系统的成像面上，作为光学系统中的 “标尺”，用于对被测物体进行瞄准、测量，所测尺寸和系统放大率有关。

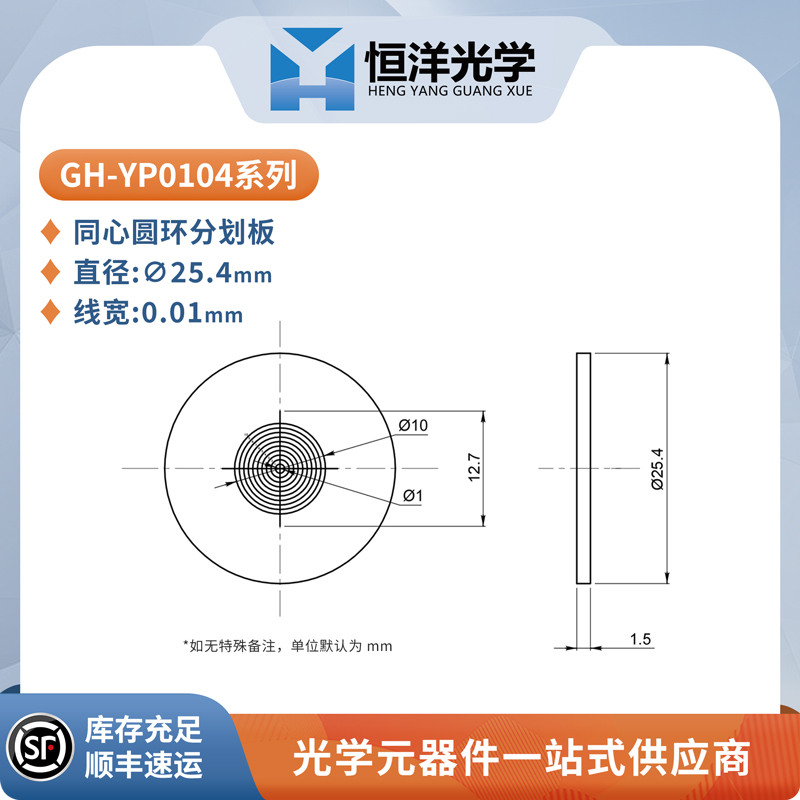

GH-YP0104系列 分划板由10个有数字标记的同心环与一个十字图案叠加，图案线宽0.01mm，每个圆环的直径比前一个环大1mm，最小的圆环直径为1mm，十字线长12.7mm。

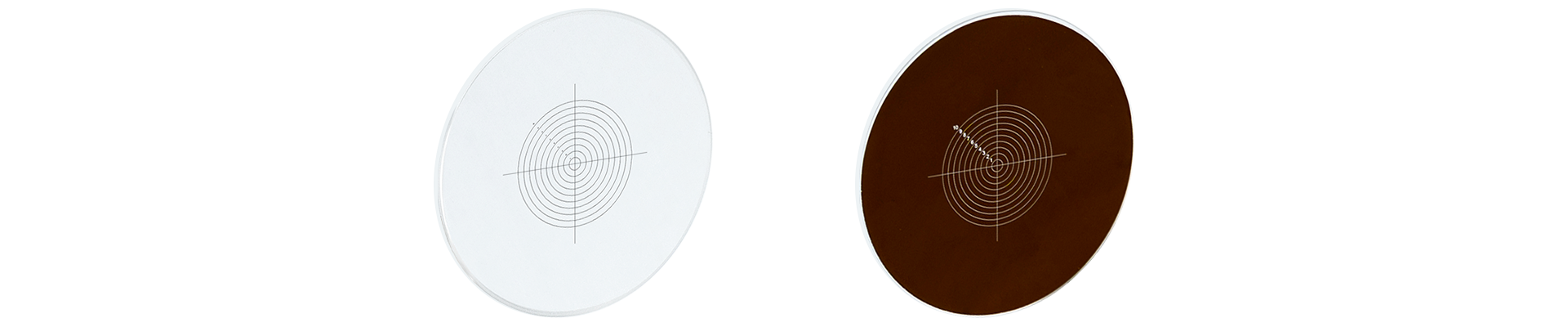

同心环分划板有正片GH-YP0104P和负片GH-YP0104N两种规格。

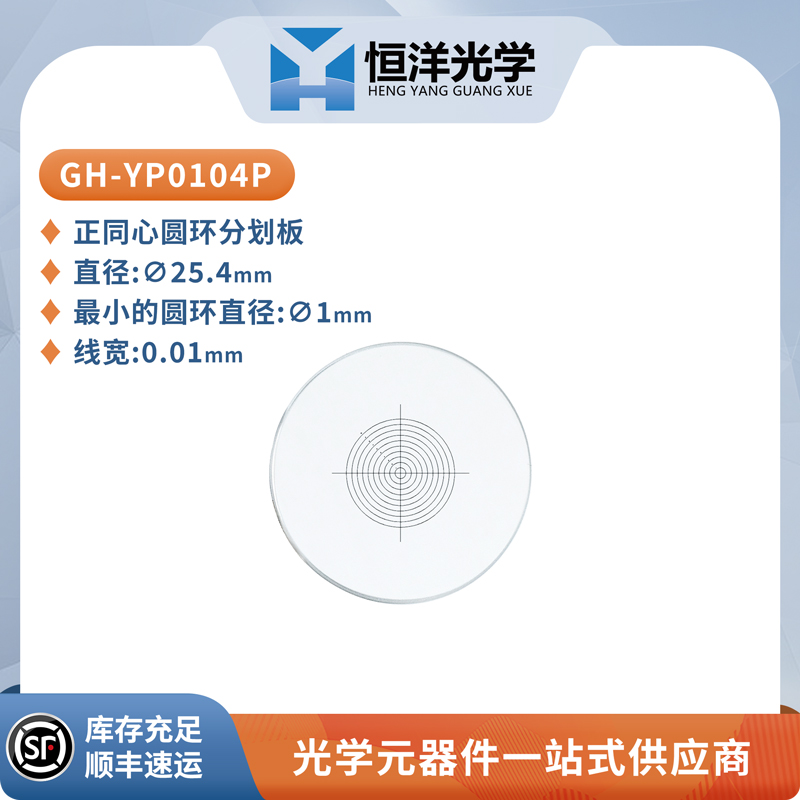

GH-YP0104P 正同心环分划板，正分划板是铬金属图案沉积在透明基底上，应用性较广。

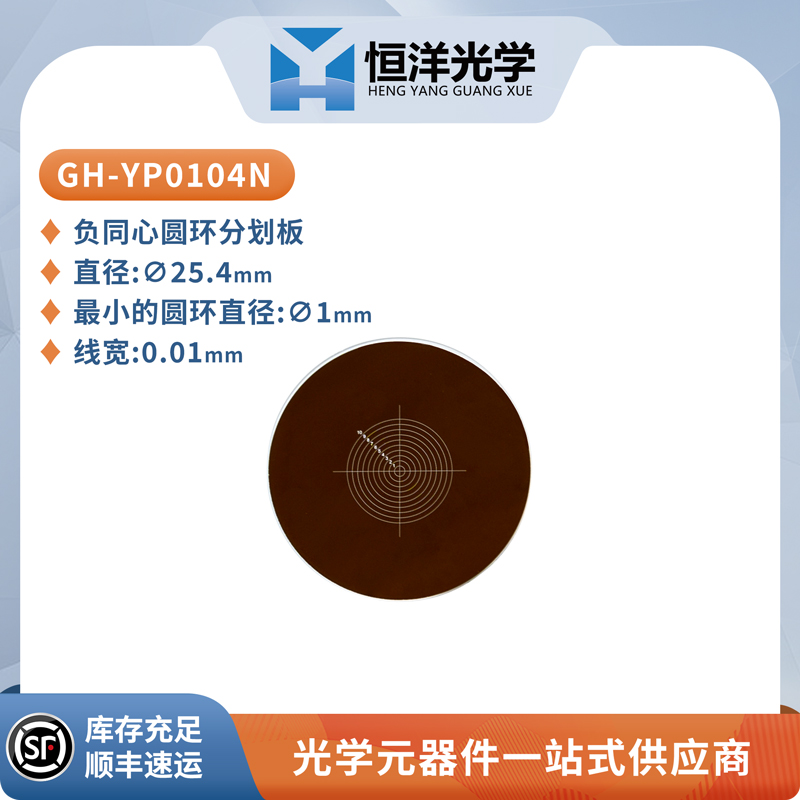

GH-YP0104N 为负同心环分划板，负分划板是在透明基底上全部镀铬金属，图案留空，主要在背光或高亮度系统中应用。

通用参数

型号	名称	外径∅	线数	线宽
GH-YP0104P	正同心环分划板	∅25.4mm	1×2+10	0.01
GH-YP0104N	负同心环分划板	∅25.4mm	1×2+10	0.01
※如无特殊备注，单位默认为mm。
