60×60mm台面燕尾糟齿轮齿条移动台—HLWX60/HLWZ60系列
  |
| HLWX60系列(单滑台) X轴燕尾糟齿轮齿条移动台 | |||||||||
|
|
|||||||||
| 型号 | 台面大小 | 长度(L) | 厚度(T) | G | (N-1)×F | N | 负载 | 平行度 | 行程 |
| HLWX60-L100 | 60×60 | 100 | 29.5 | 12.5 | 1×50 | 2 | 59.5N (6kgf) |
0.05 | 60 |
| HLWX60-L150 | 150 | 29.5 | 25 | 1×100 | 2 | 0.05 | 110 | ||
| HLWX60-L200 | 200 | 29.5 | 25 | 2×75 | 3 | 0.05 | 160 | ||
| HLWX60-L250 | 250 | 29.5 | 25 | 2×100 | 3 | 0.05 | 210 | ||
| HLWX60-L300 | 300 | 29.5 | 50 | 2×100 | 3 | 0.05 | 260 | ||
| HLWX60-L350 | 350 | 29.5 | 50 | 3×100 | 4 | 0.05 | 310 | ||
| *如无特殊备注，单位默认为 mm | |||||||||
| HLWX60系列(双滑台) X轴燕尾糟齿轮齿条移动台 | |||||||||
|
|
|||||||||
| 型号 | 台面大小 | 长度(L) | 厚度(T) | G | (N-1)×F | N | 负载 | 平行度 | 行程 |
| HLWX60-L400 | 60×60 | 400 | 29.5 | 25 | 5×75 | 6 | 59.5N (6kgf) |
0.05 | 360 |

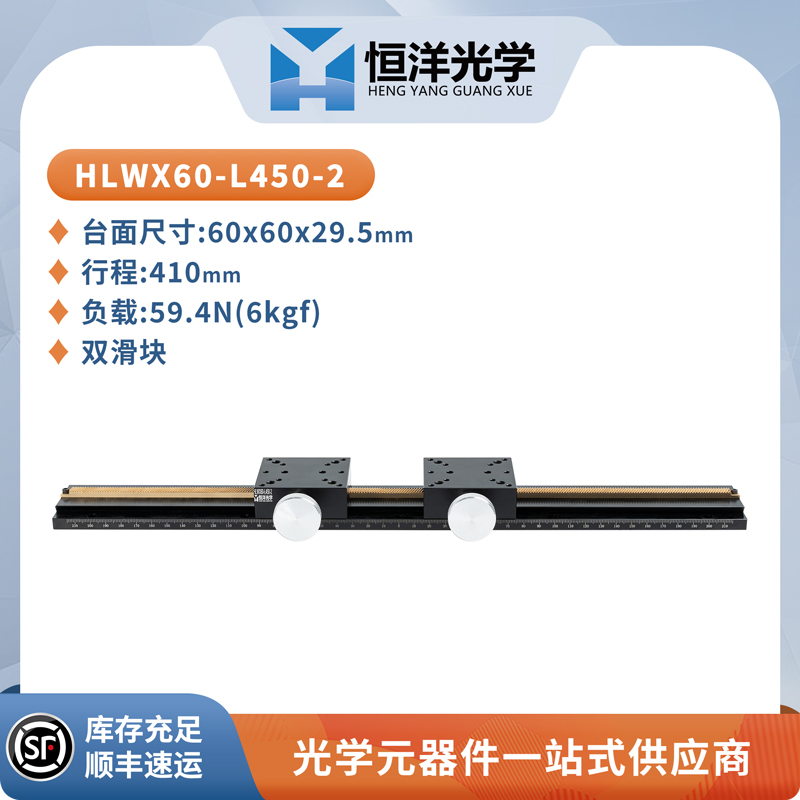

| HLWX60-L450 | 450 | 29.5 | 25 | 4×100 | 5 | 0.05 | 410 | ||
| HLWX60-L500 | 500 | 29.5 | 25 | 6×75 | 7 | 0.05 | 460 | ||
| HLWX60-L550 | 550 | 29.5 | 25 | 5×100 | 6 | 0.05 | 510 | ||
| HLWX60-L600 | 600 | 29.5 | 50 | / | 8 | 0.05 | 560 | ||
| *如无特殊备注，单位默认为 mm | |||||||||
| HLWZ60系列(单滑台) Z轴燕尾糟齿轮齿条移动台 | |||||
|
|
|||||
| 型号 | 台面大小 | 高度(H) | 直角板高度(H2) | 负载 | 行程 |
| HLWZ60-L100 | 60×60 | 100 | 100 | 29.4N (3kgf) |
60 |
| HLWZ60-L150 | 150 | 100 | 110 | ||
| HLWZ60-L200 | 200 | 170 | 160 | ||
| HLWZ60-L250 | 250 | 170 | 210 | ||
| HLWZ60-L300 | 300 | 170 | 260 | ||
| HLWZ60-L350 | 350 | 170 | 310 | ||
| *如无特殊备注，单位默认为 mm | |||||
| HLWZ60系列(双滑台) Z轴燕尾糟齿轮齿条移动台 | |||||
|
|
|||||
| 型号 | 台面大小 | 高度(H) | 直角板高度(H2) | 负载 | 行程 |
| HLWZ60-L400 | 60×60 | 400 | 一体式板 | 29.4N (3kgf) |
360 |
| HLWZ60-L450 | 450 | 一体式板 | 410 | ||
| HLWZ60-L500 | 500 | 一体式板 | 460 | ||
| HLWZ60-L550 | 550 | 一体式板 | 510 | ||
| HLWZ60-L600 | 600 | 一体式板 | 560 | ||
| *如无特殊备注，单位默认为 mm | |||||
• 移动方向：X轴一个方向；
• 长行程，可配多个滑块。
• 移动方向：Z轴一个方向；
• 长行程，可配多个滑块。
