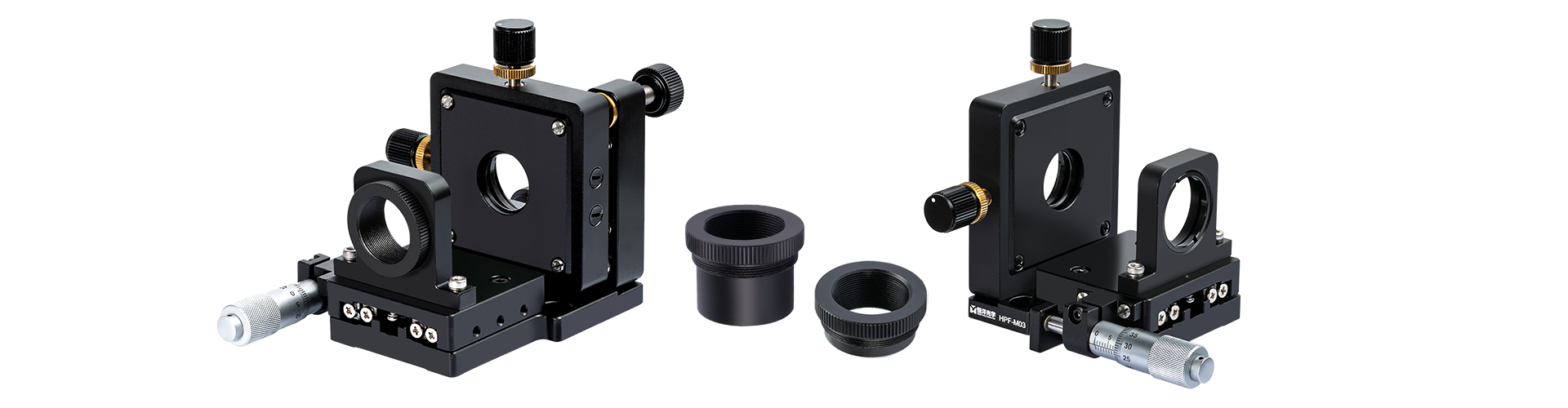

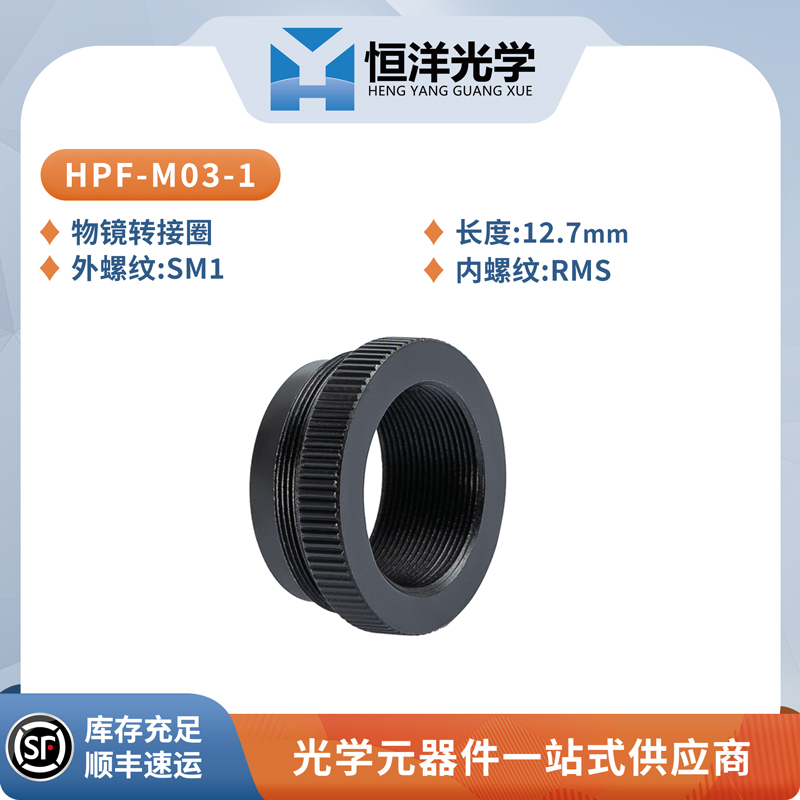

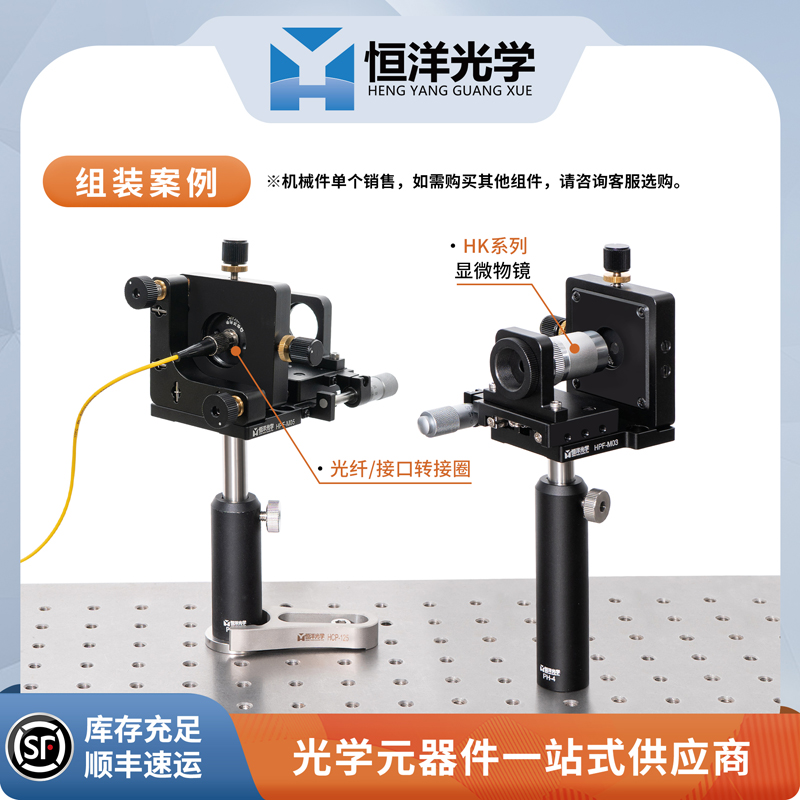

本产品搭配 HPF-M03/HPF-M05 两种物镜转接圈,不同长度的转接圈与相应的物镜相搭配，以保证 HPF-M03-1 产品获得更好的调整效果。

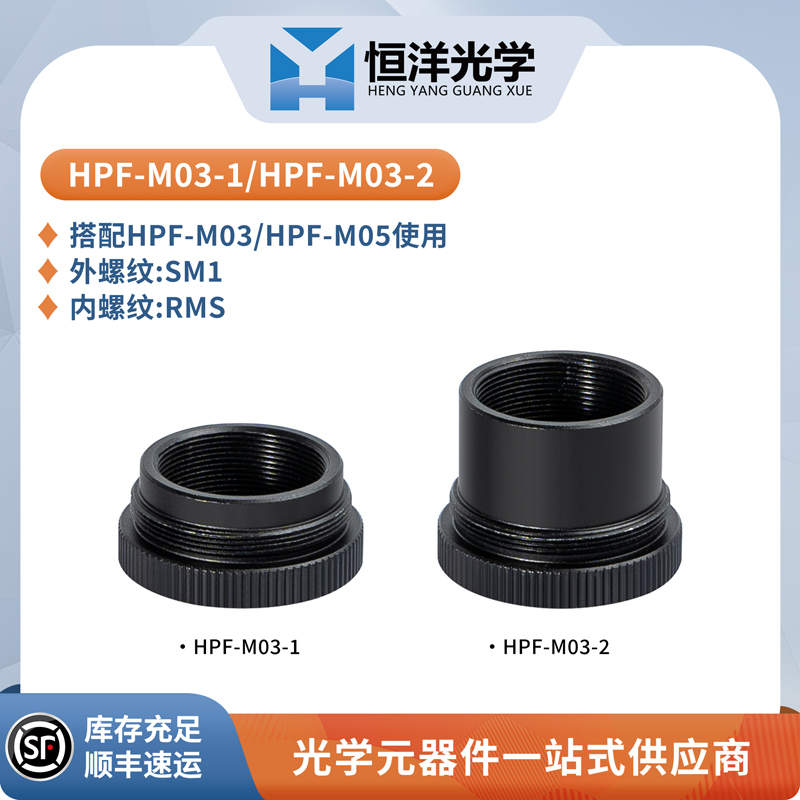

• HPF-M03-1 物镜转接圈搭配 HK系列 L45显微物镜;
• HPF-M03-2 物镜转接圈搭配 HK系列 L35的显微物镜 (物镜需另购) 。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

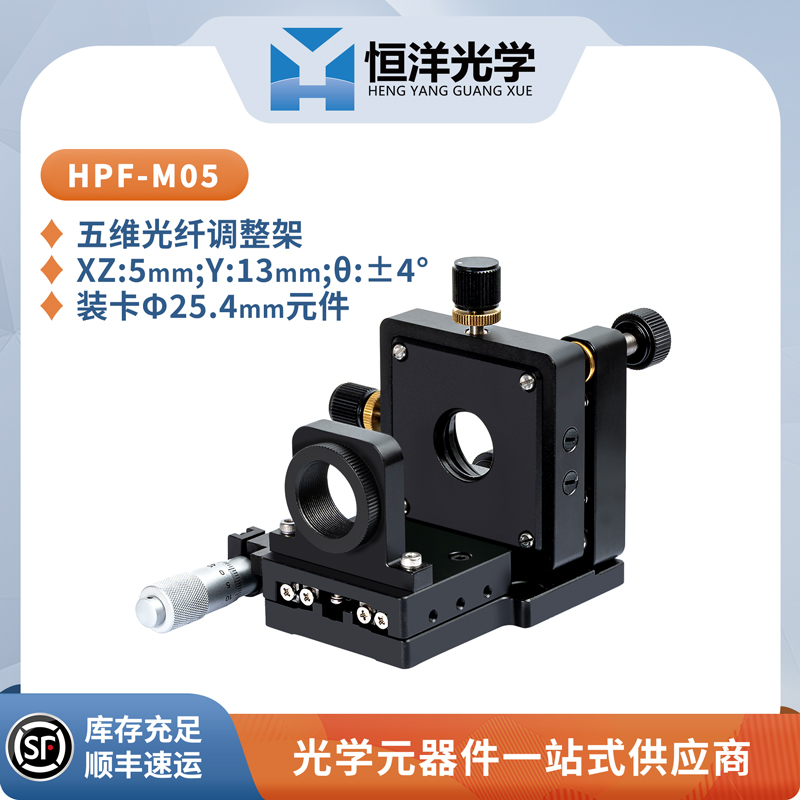

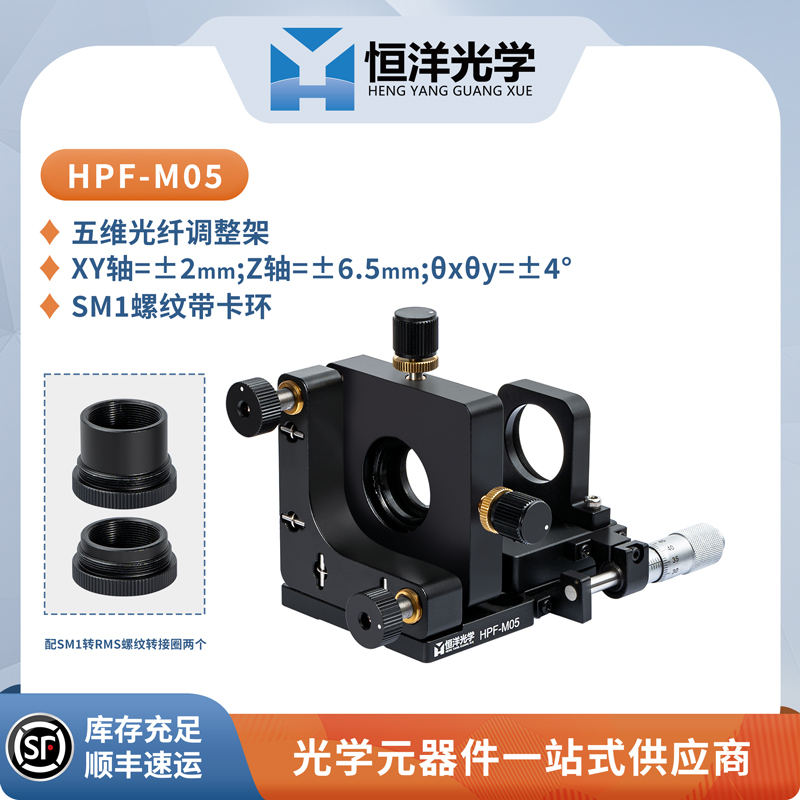

恒洋光学 HPF-M05 五维光纤调整架应用于光纤的耦合调整。其采用高精密螺纹副对光纤进行调节，在X-Y轴 (左右-上下) 方向采用M4×0.20且带锁紧螺纹副进行调节，调整范围为±2mm；在角度方向采用M6×0.25 螺纹副进行俯仰(θx)与偏摆(θy)调节，调整范围为±4°。对显微物镜部分采用分辨率为0.01mm的千分丝杆进行调节，在Z轴（前后）方向移动范围为±6.5mm；移动导轨采用高精密交叉滚柱导轨，提高了移动的精度以及平稳性。

  注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。

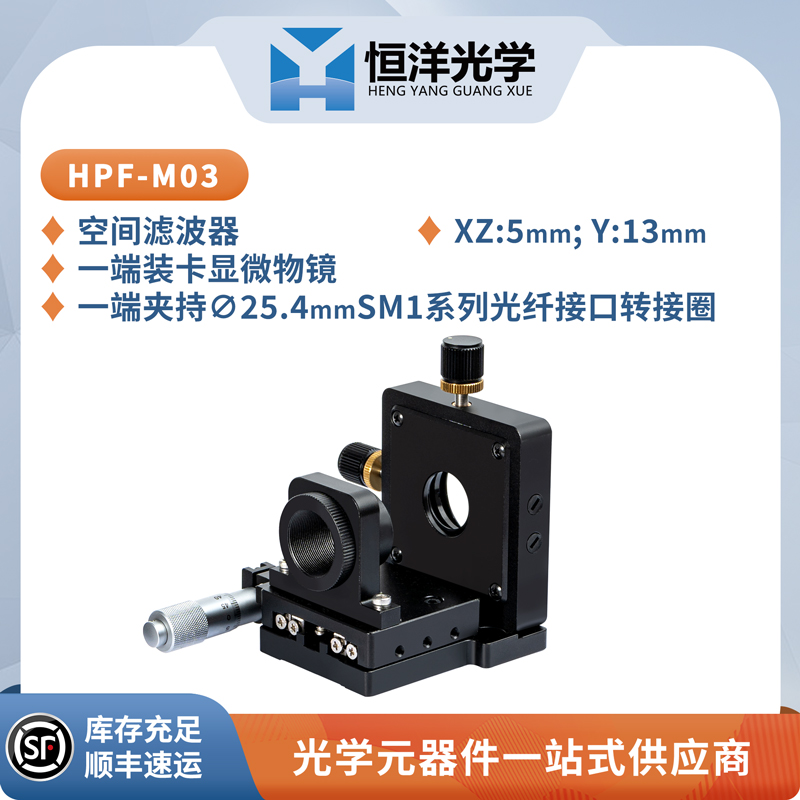

  恒洋光学 HPF-M03 空间滤波器应用于针孔的空间滤波。其采用高精密螺纹副对针孔进行调节，在X-Y轴 (左右-上下) 方向采用M4×0.20且带锁紧螺纹副进行调节，调整范围为±2mm；在角度方向采用M6×0.25 螺纹副进行俯仰(θx)与偏摆(θy)调节，调整范围为±4°。对显微物镜部分采用分辨率为0.01mm的千分丝杆进行调节，在Z轴（前后）方向移动范围为±6.5mm；移动导轨采用高精密交叉滚柱导轨，提高了移动的精度以及平稳性。

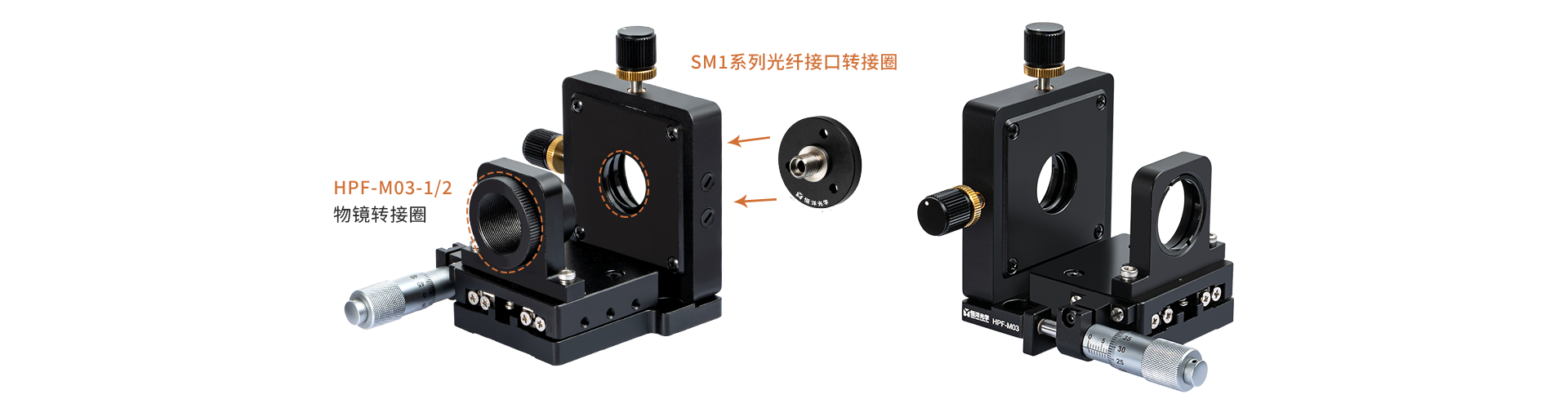

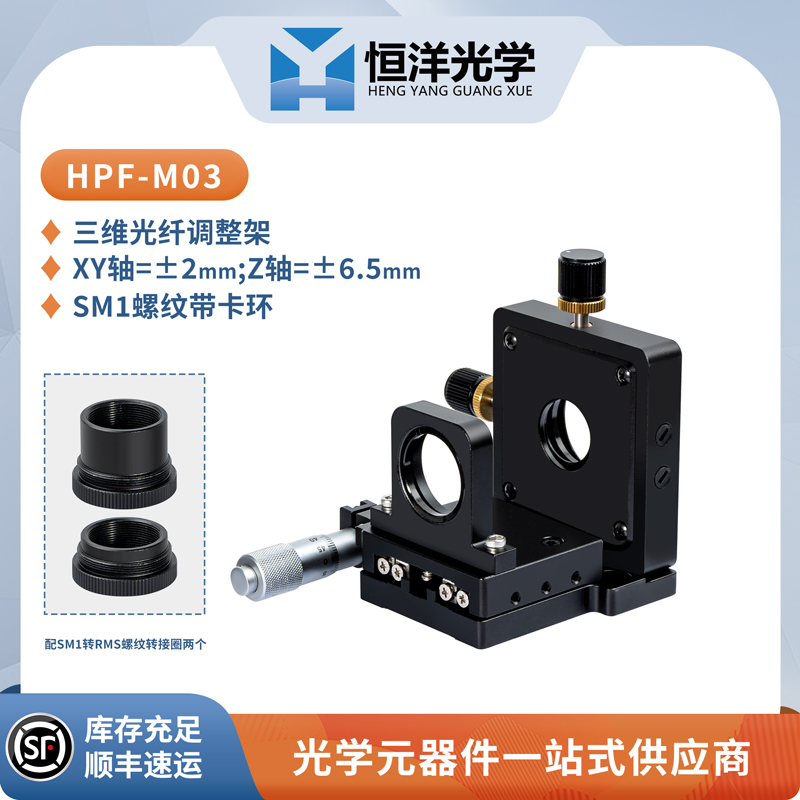

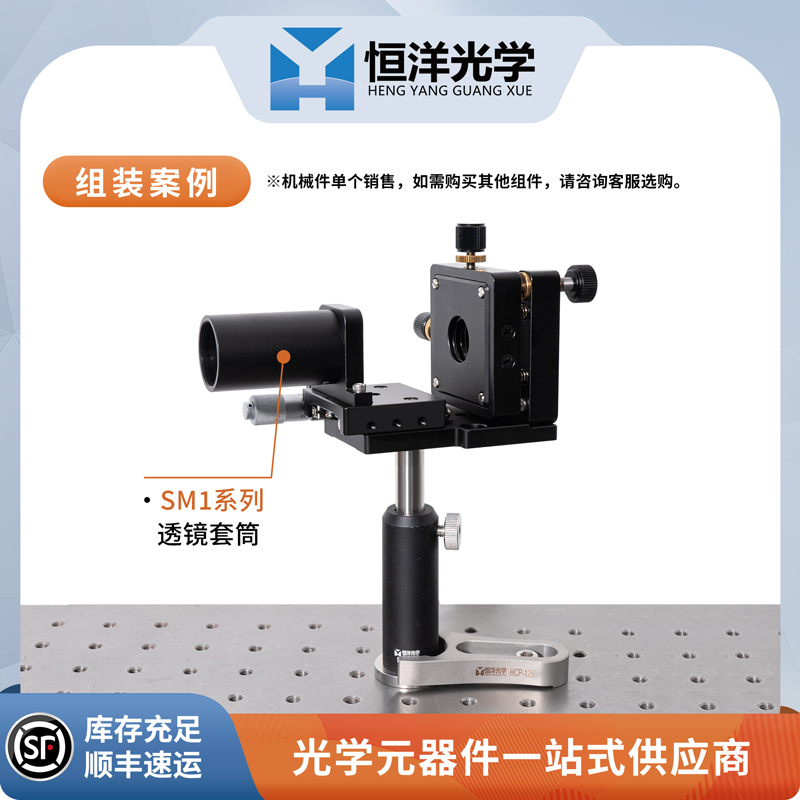

一端为SM1（1.035"- 40）螺纹，配螺纹卡环，可夹持Φ25.4mm的   SM1系列光纤接口转接圈；另一端标配 HPF-M03-1 和 HPF-M03-2 物镜 转接圈两个，螺纹RMS(W4/5″-1/36)，可安装 HK系列 显微物镜(物镜需另购)。
