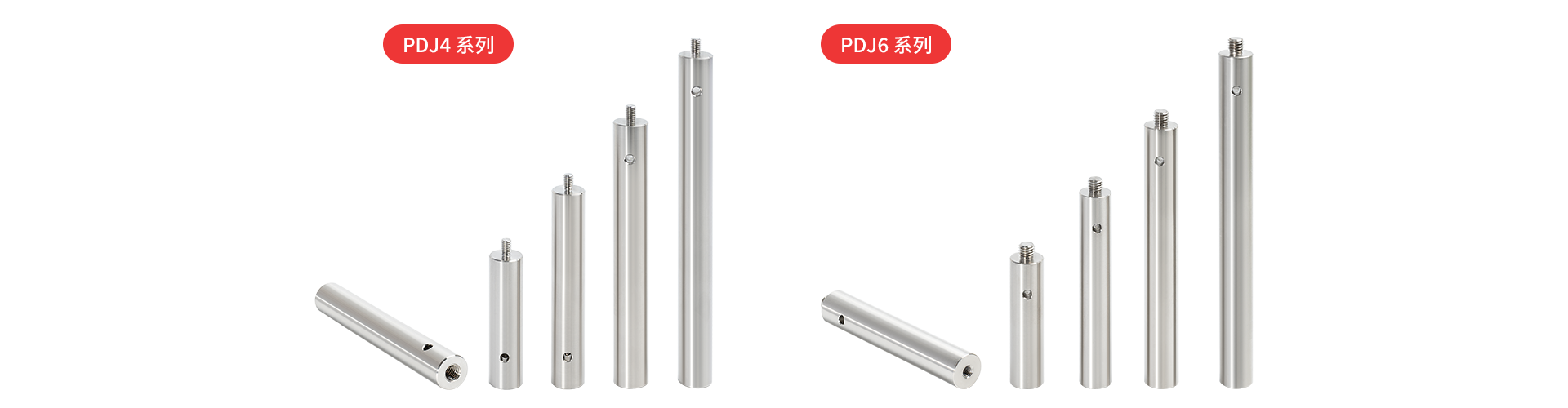

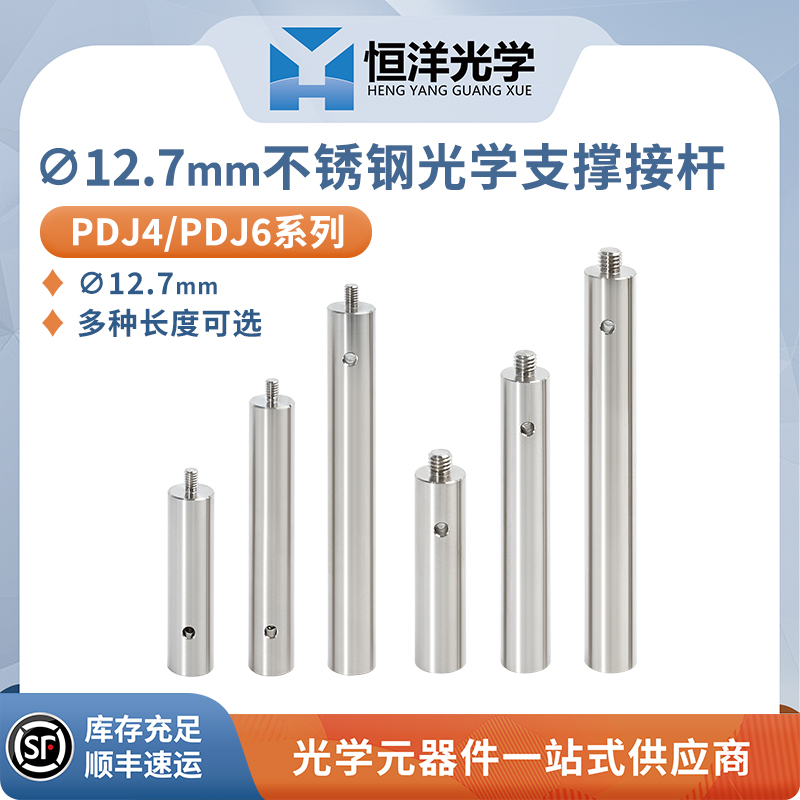

φ12.7mm不锈钢光学支撑接杆—PDJ4/PDJ6系列
 |
|
 |
|
| 光学系统支撑接杆 | |
| 恒洋光学提供多种直径（∅12mm、∅12.7mm、∅25.4mm和∅38.1mm）的光学系统支撑接杆供您选择，支杆长度多规格可选，如需特别长度可依需求订制。 | |
 |

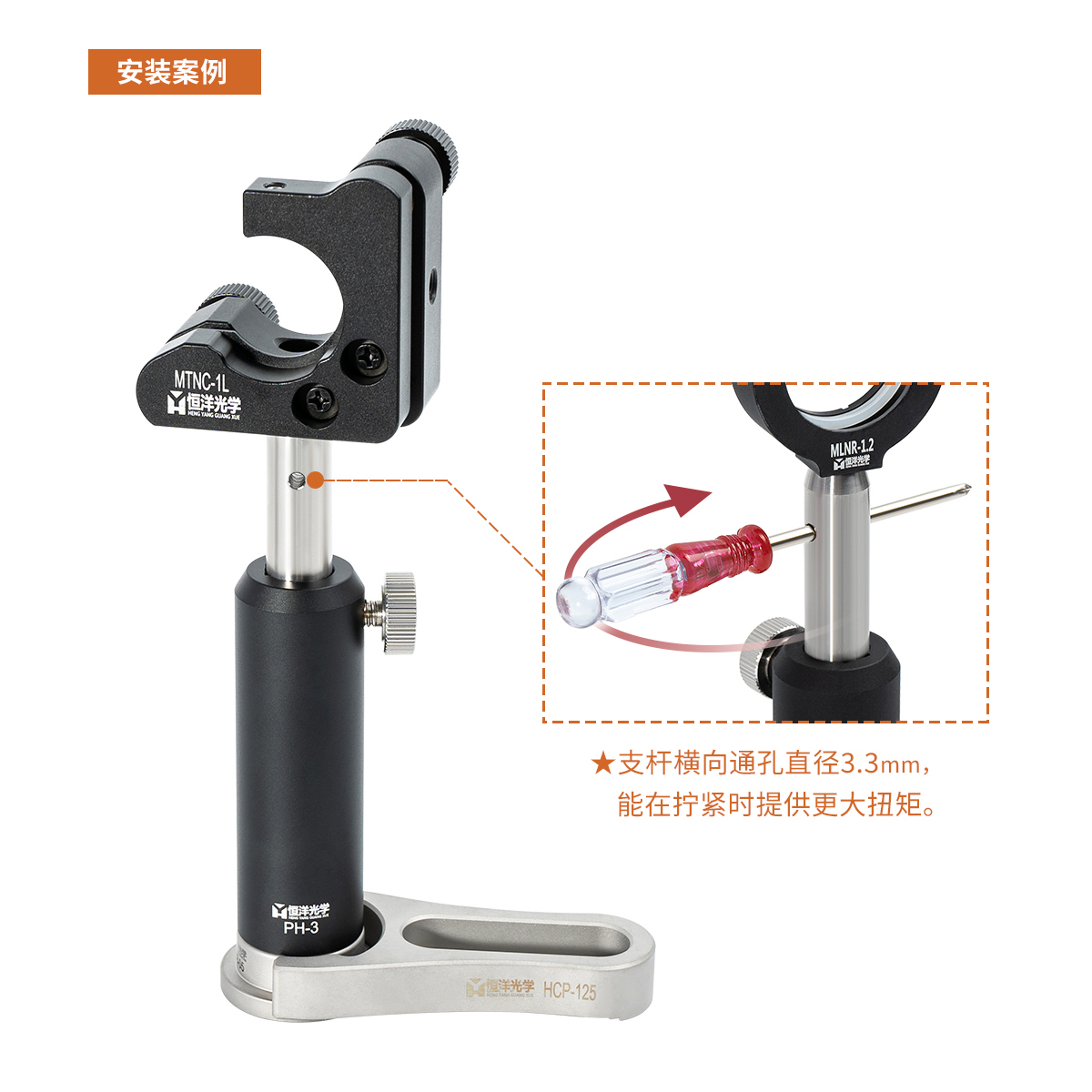

支杆侧边提供∅3.3mm通孔， 便于六角板手穿过此孔拧紧光学组 件，可直接固定于有螺纹接口的表 面或基座。 |
| 支撑接杆接口类型 | |
| 您选购支杆时，可根据镜架的接口与支杆底座直径/接口来选择匹配的支杆接口。 | |
 |
|
 |
 |
|||
| 型号 | 直径(D) | 长度(L) | 规格(螺孔/螺丝) |
| PDJ4-1 | ∅12.7mm | 24.5mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-1.5 | ∅12.7mm | 38.1mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-2 | ∅12.7mm | 50.8mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-3 | ∅12.7mm | 76.2mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-4 | ∅12.7mm | 101.6mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-5 | ∅12.7mm | 127mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-6 | ∅12.7mm | 152.4mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-7 | ∅12.7mm | 177.8mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-8 | ∅12.7mm | 203.2mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-9 | ∅12.7mm | 228mm | 外螺丝M4-内螺纹孔M6 |
| PDJ4-10 | ∅12.7mm | 254mm | 外螺丝M4-内螺纹孔M6 |
| *如无特殊备注，单位默认为mm。 | |||
 |
|||
| 型号 | 直径(D) | 长度(L) | 规格(螺孔/螺丝) |
| PDJ6-1 | ∅12.7mm | 24.5mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-1.5 | ∅12.7mm | 38.1mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-2 | ∅12.7mm | 50.8mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-3 | ∅12.7mm | 76.2mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-4 | ∅12.7mm | 101.6mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-5 | ∅12.7mm | 127mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-6 | ∅12.7mm | 152.4mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-7 | ∅12.7mm | 177.8mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-8 | ∅12.7mm | 203.2mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-9 | ∅12.7mm | 228mm | 外螺丝M6-内螺纹孔M4 |
| PDJ6-10 | ∅12.7mm | 254mm | 外螺丝M6-内螺纹孔M4 |
| *如无特殊备注，单位默认为mm。 | |||
▶ 材料：(303不锈钢实心)标准支杆；
▶ 直径：φ12.7mm(1/2英寸)；
▶ 光学支杆是搭建很多刚性构造所需的基础元件，接杆长度范围从1英寸至12英寸；
▶ 支杆上有φ2.3mm横向通孔，能在拧紧时提供更大扭矩；

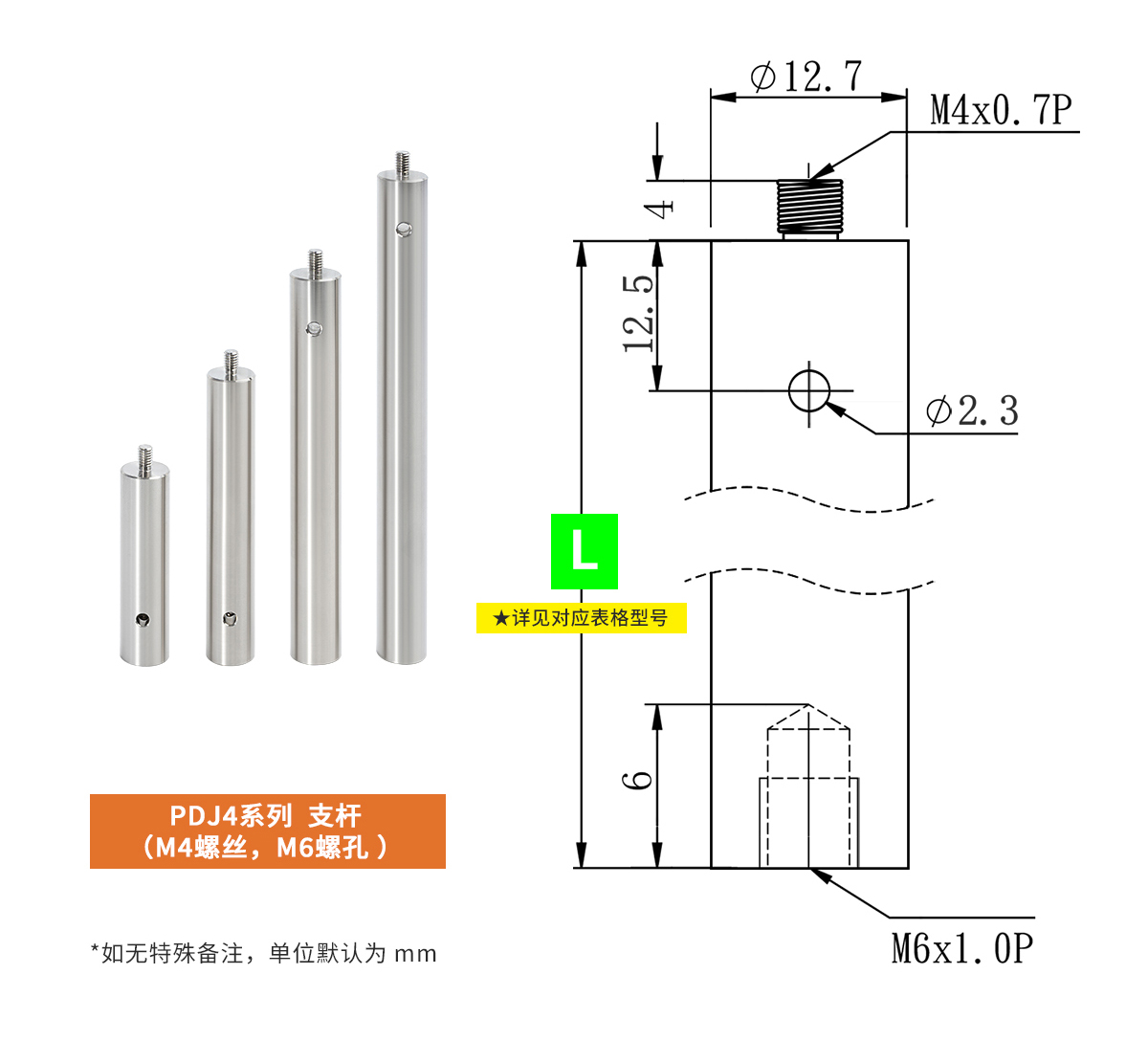

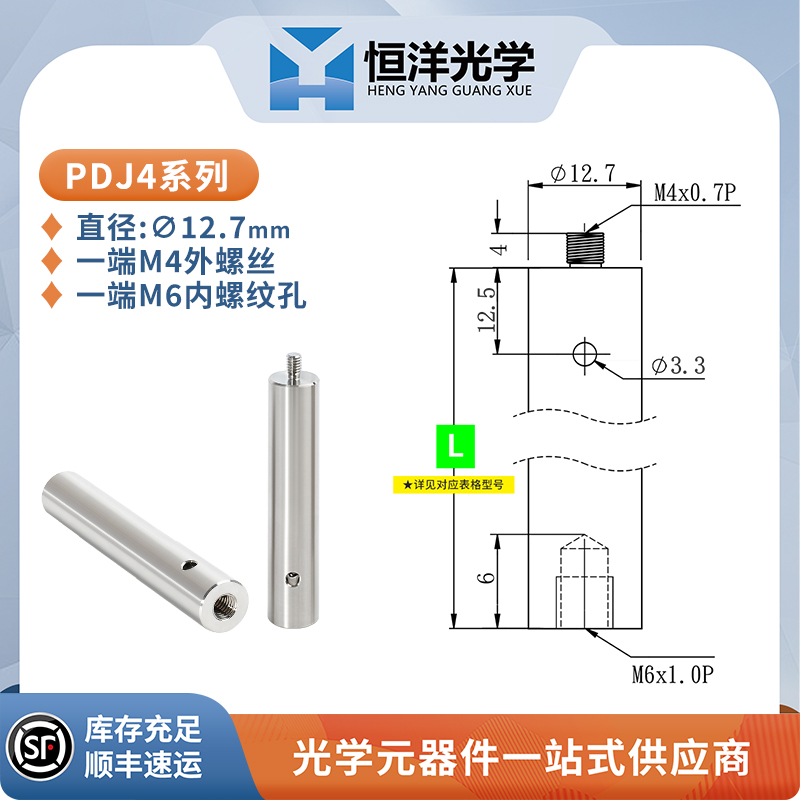

▶ PDJ4系列 一端 M4外螺丝，另一端M6内螺纹孔；

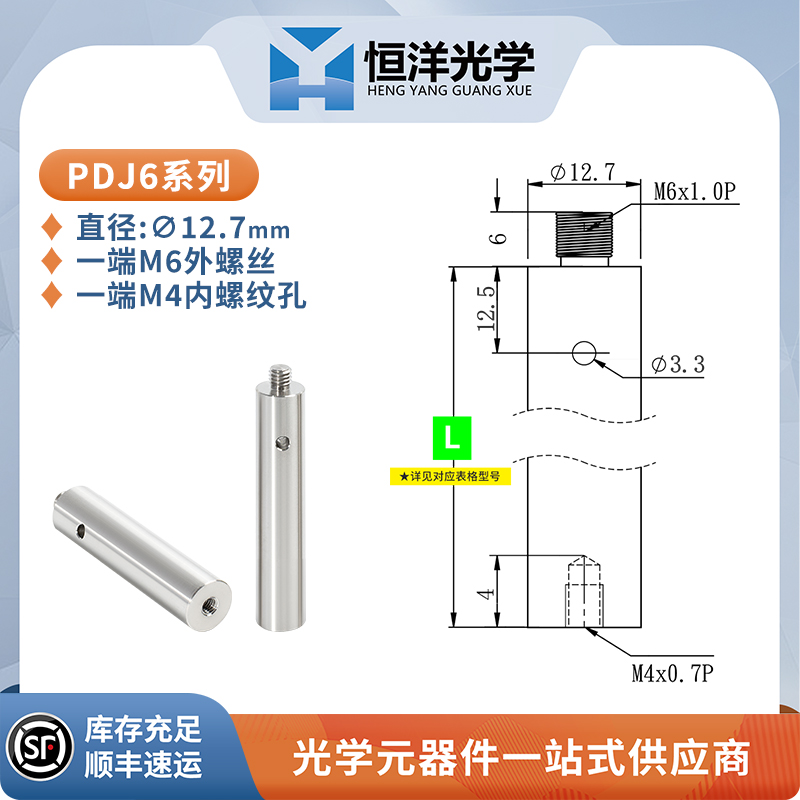

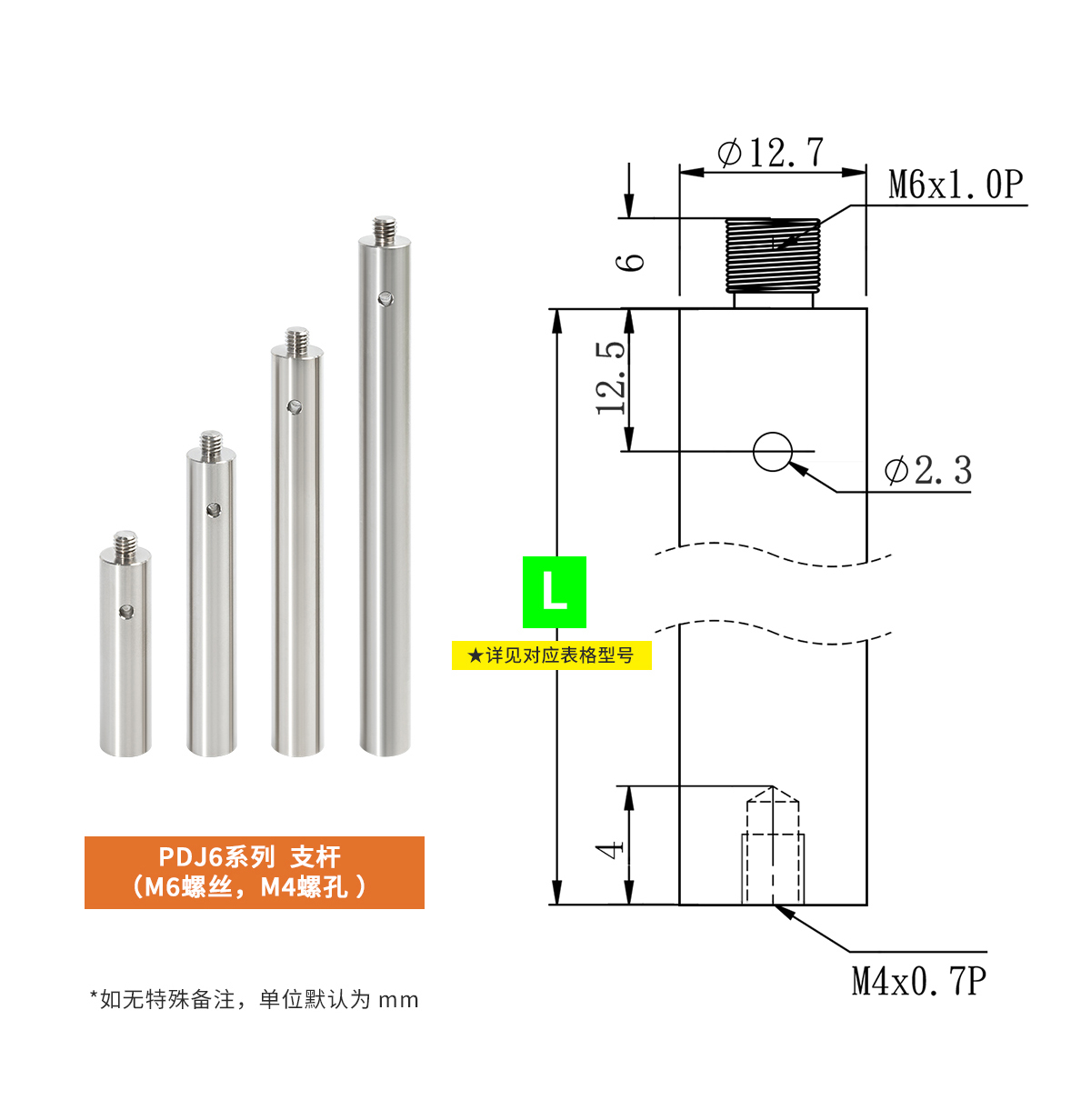

▶ PDJ6系列 一端 M6外螺丝，另一端M4内螺纹孔 。

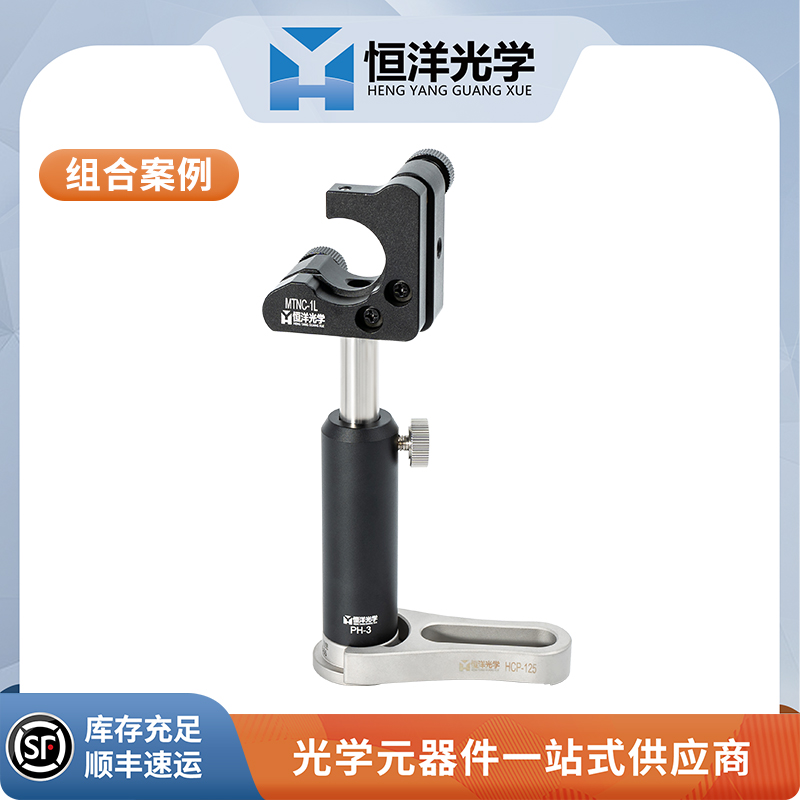

恒洋光学 PDJ系列 支杆具有不同的尺寸，每个根据接杆上对应的螺纹和螺孔，可以互相连接，以达到不同高度要求；也可以与其他支杆座配合使用。
注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
