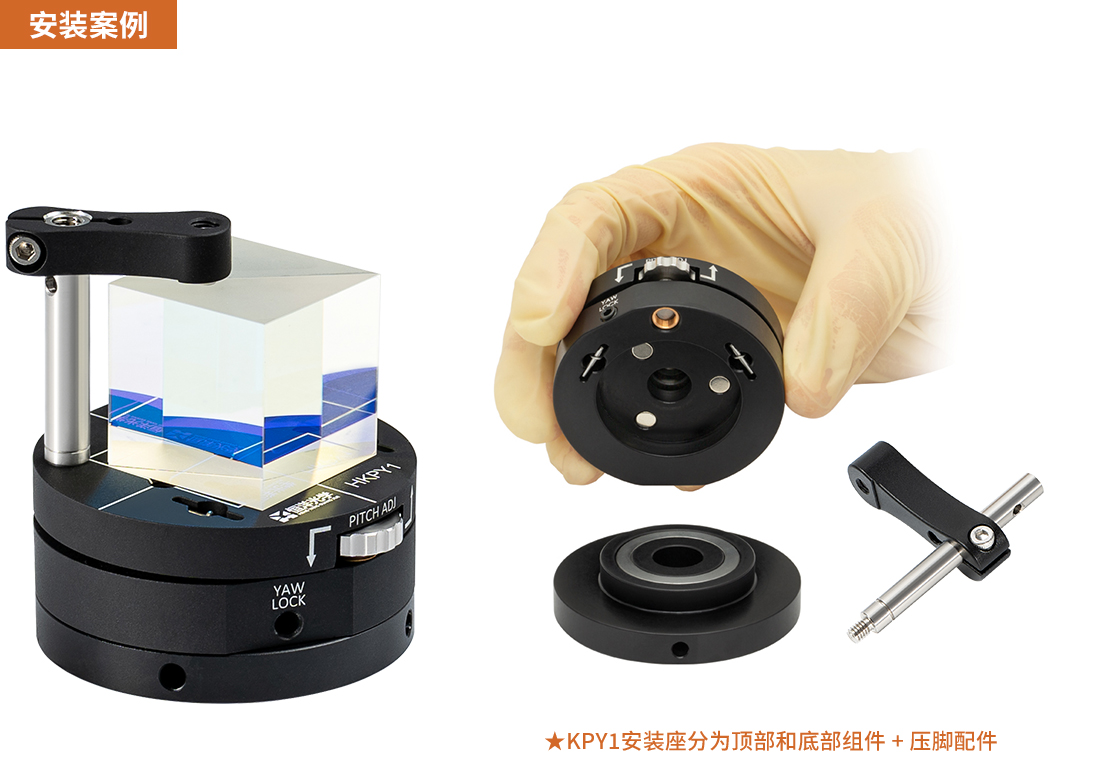

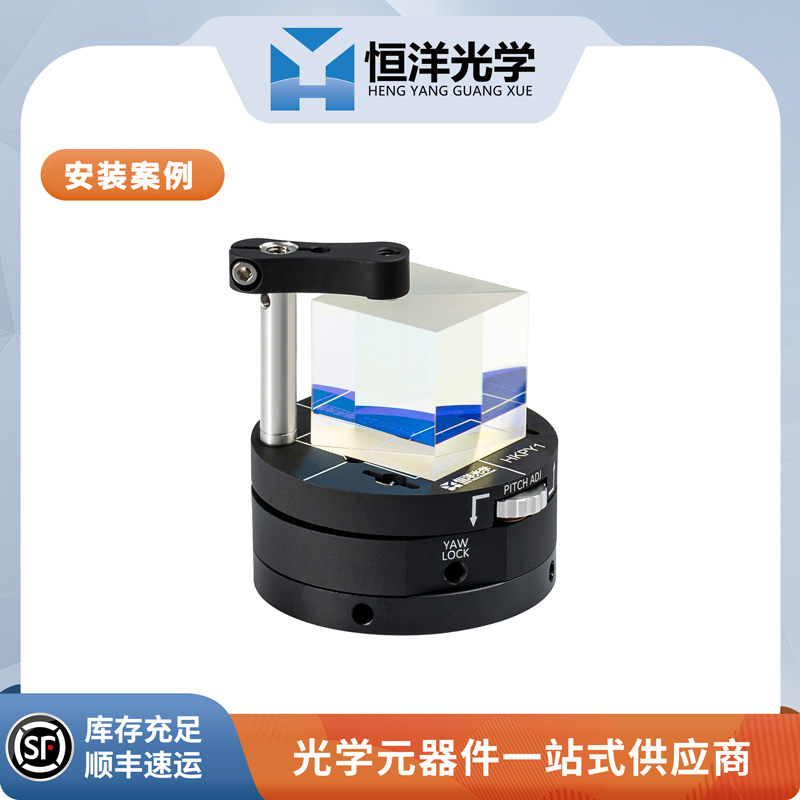

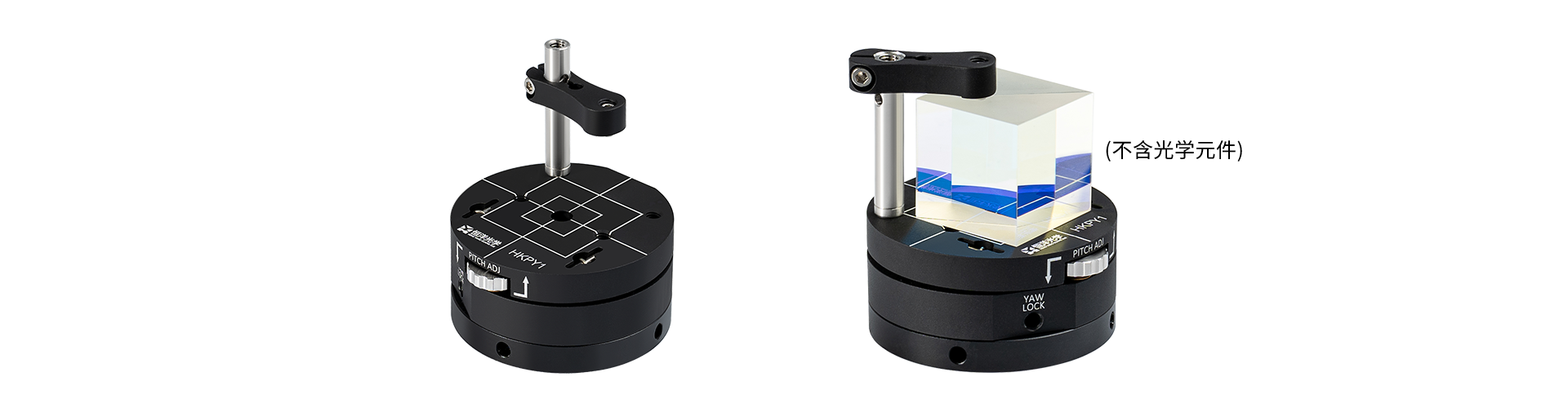

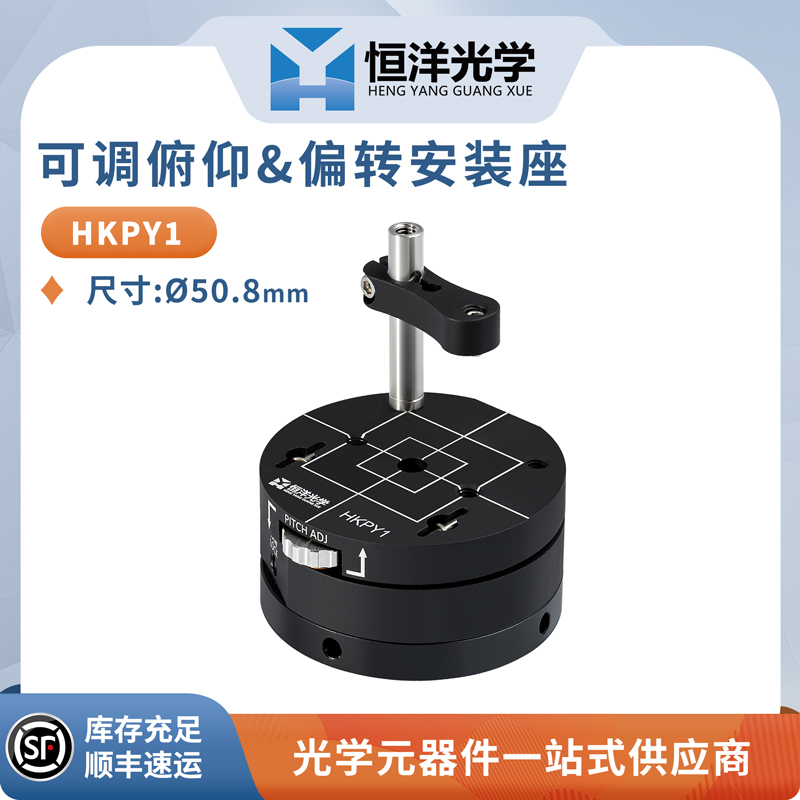

恒洋光学 HKPY1 可调俯仰&旋转安装座为光学元件或光机械组件提供俯仰和旋转调节。该安装座包含顶板和底座,这两部分通过磁耦合,其中安装座顶板可实现360°旋转调节和±3°俯仰调节,安装座侧面的2.0 mm六角固定螺丝可锁定旋转,±3°俯仰调节由安装座顶板上的手拧旋轮控制。安装座顶板上具有4个M4螺孔,与 MC系列 压臂配合使用。安装座的顶板表面上刻有利于对准线,包括25 mm和12.5 mm正方形两种。顶板和底座两部分分别可通过M6沉头孔和M4沉头孔安装固定在光学平台或接杆上。
如有需要,可以将 HKPY1 安装座倒置使用。但注意,如果将顶板用作安装座的固定部分,则俯仰调节器无法旋转。HKPY1 安装座包含压脚配件夹持高度0-25mm,如需其他高度可购买 MC系列 棱镜压脚配件。
注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。
