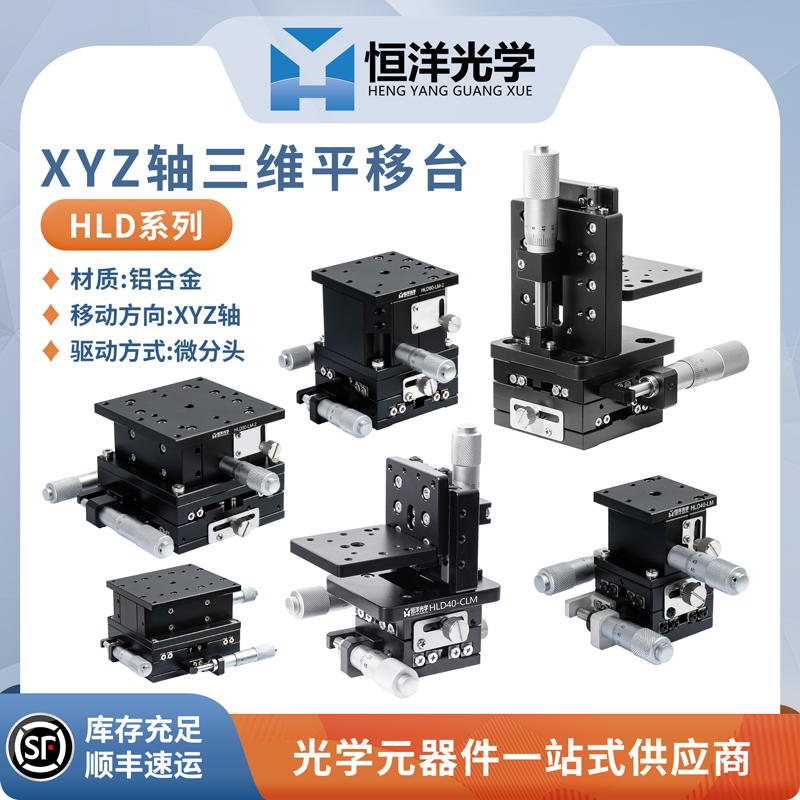

XYZ轴三维组合平移台—HLD系列

产品说明

• 移动方向:XYZ轴;
• 水平升降。



   特点

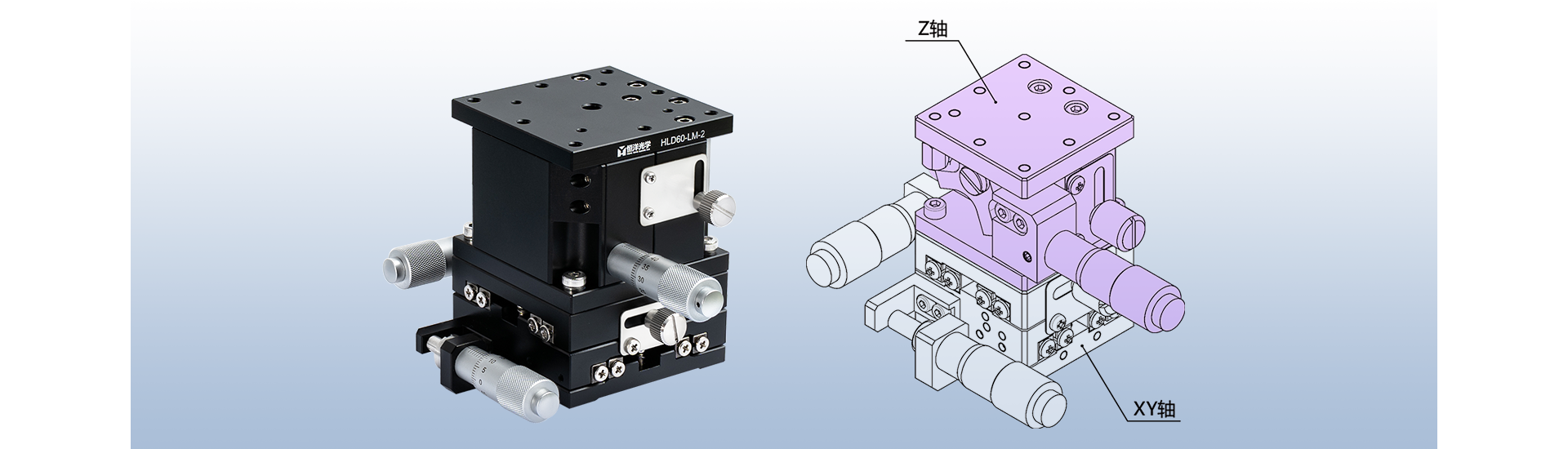

HLD系列 三维组合台是由一个二维平移台+一个升降台组合安装而成

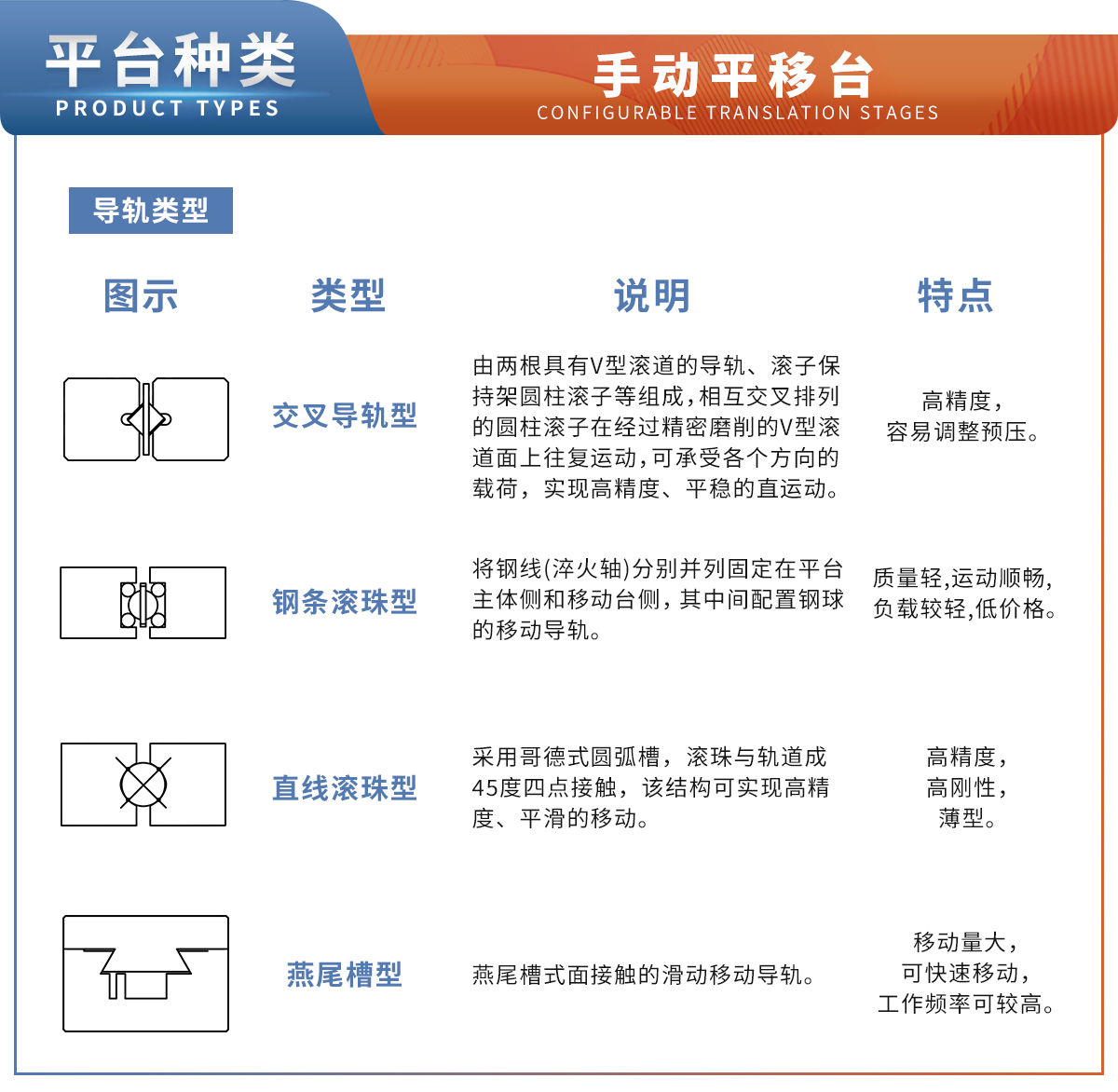

采用交叉滚子导轨,可实现高精度、平滑的位移;
主要的材料为铝合金,质量轻。适合内置于其他装置。

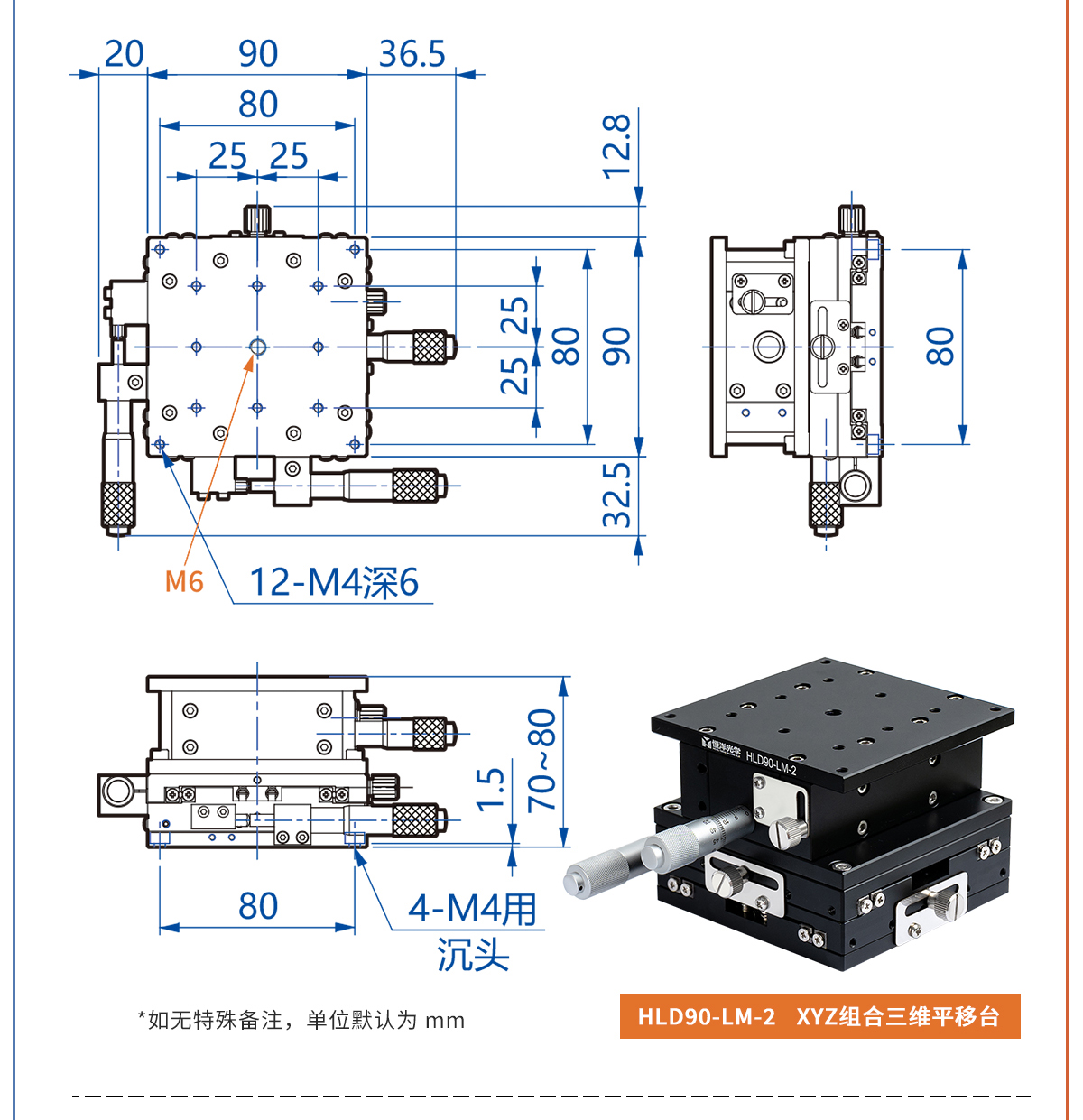

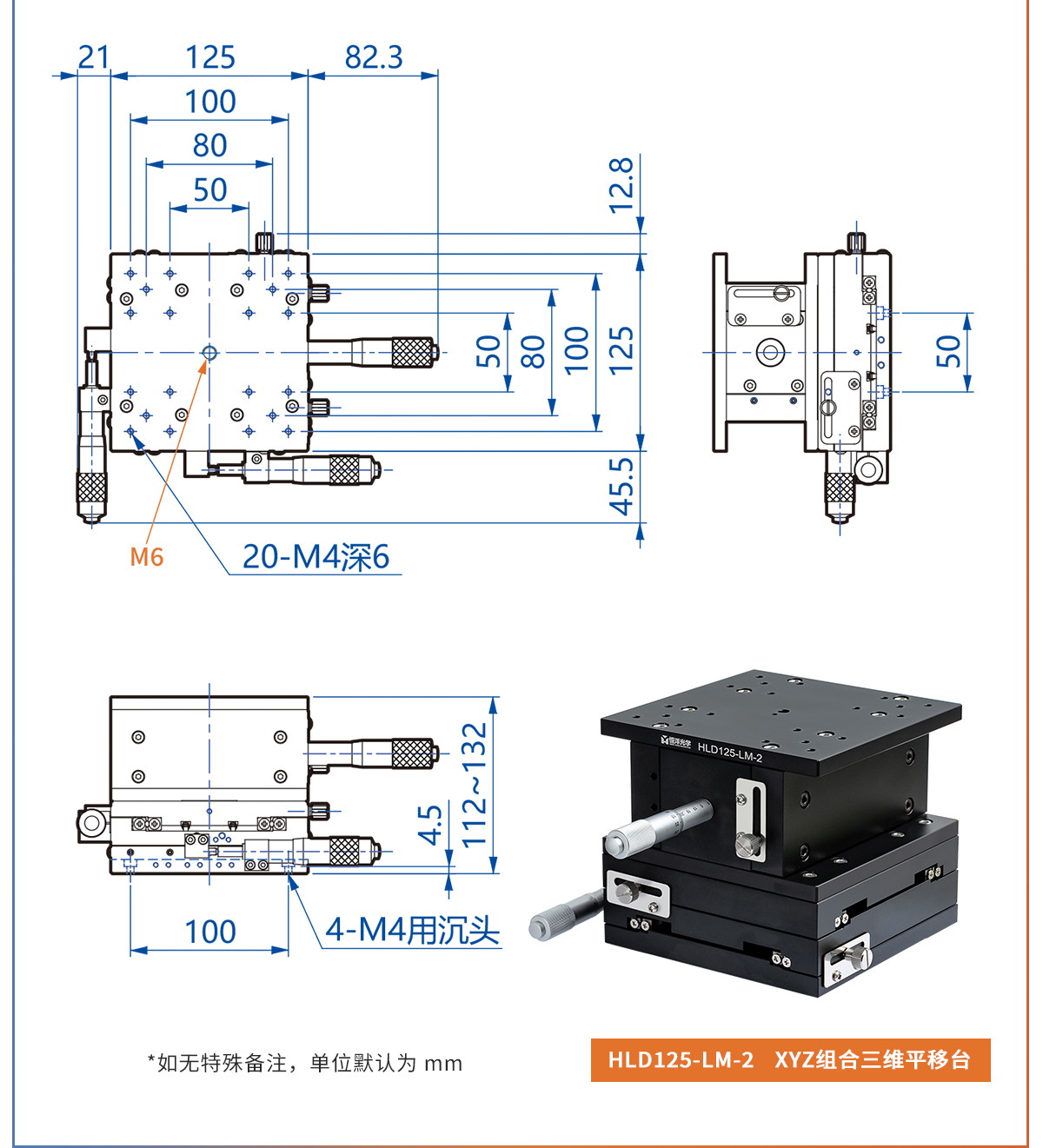

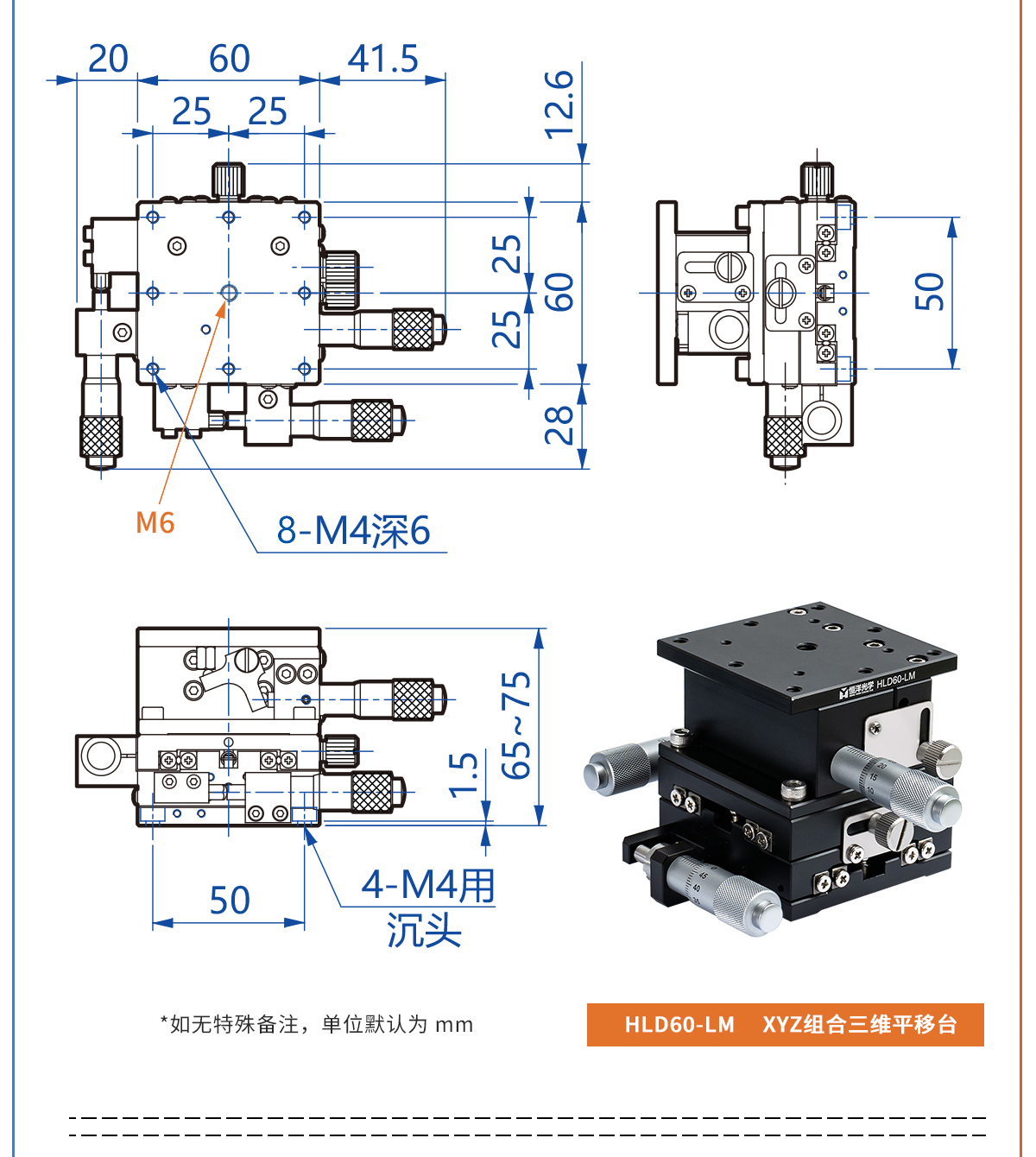

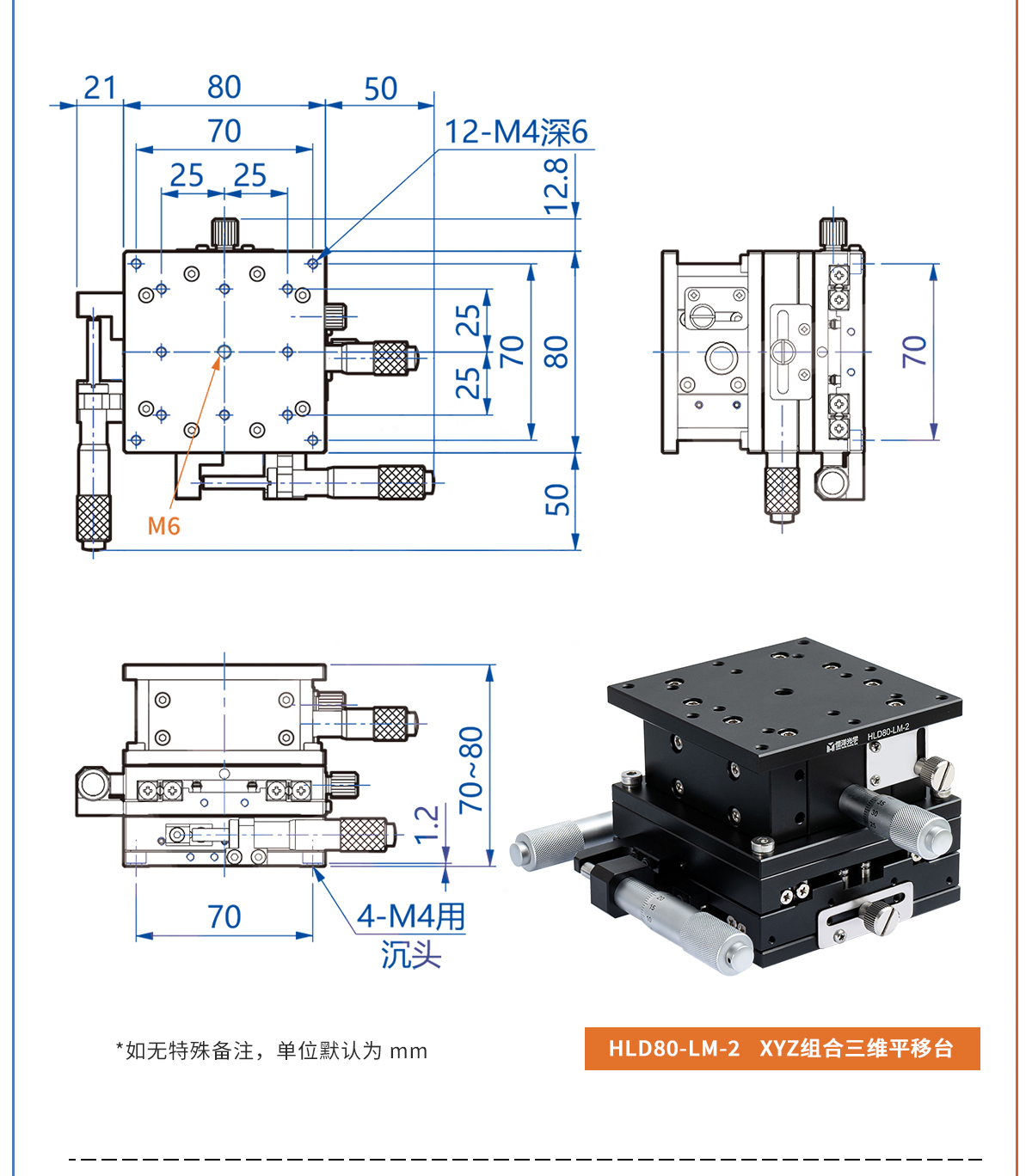

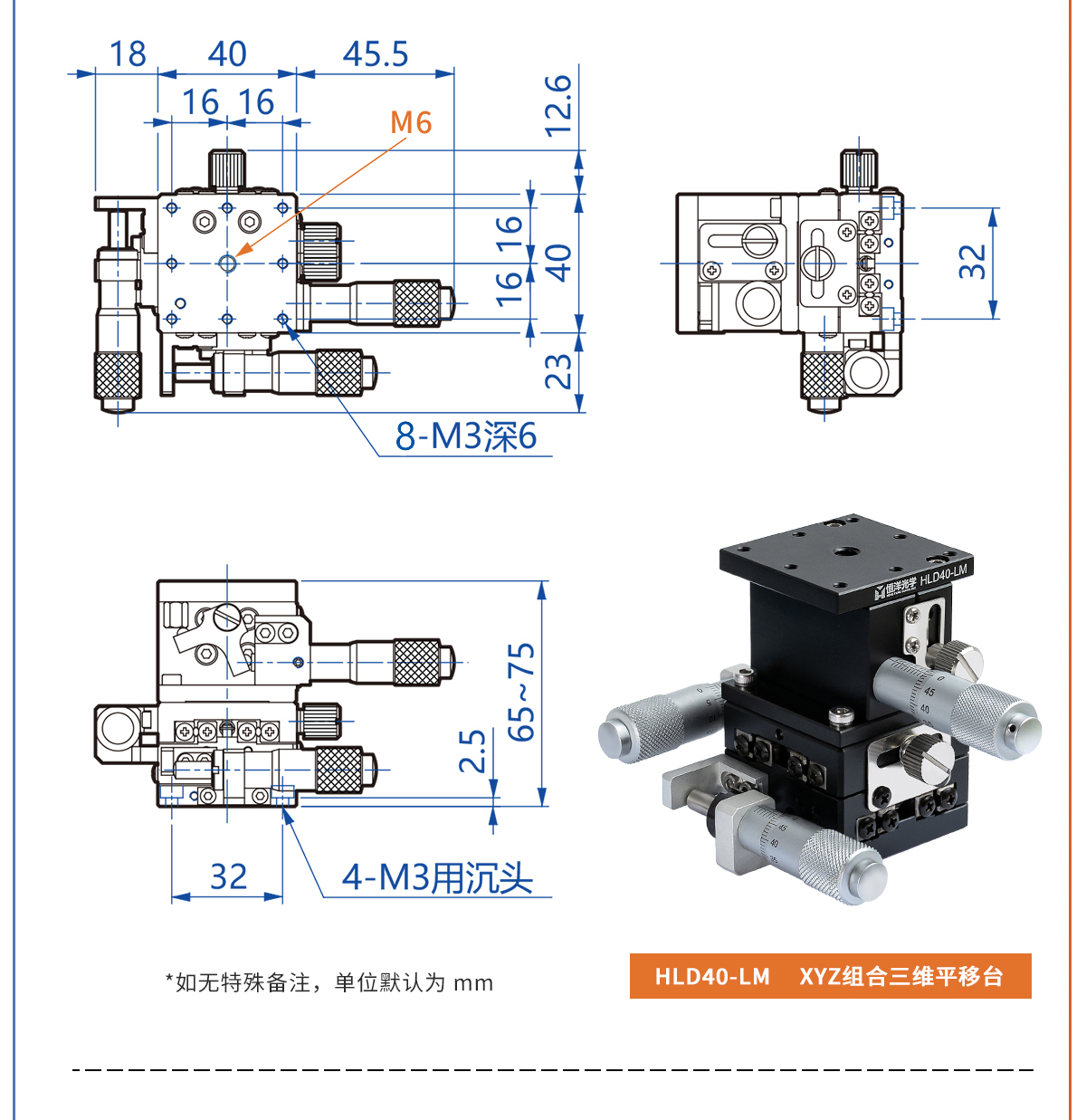

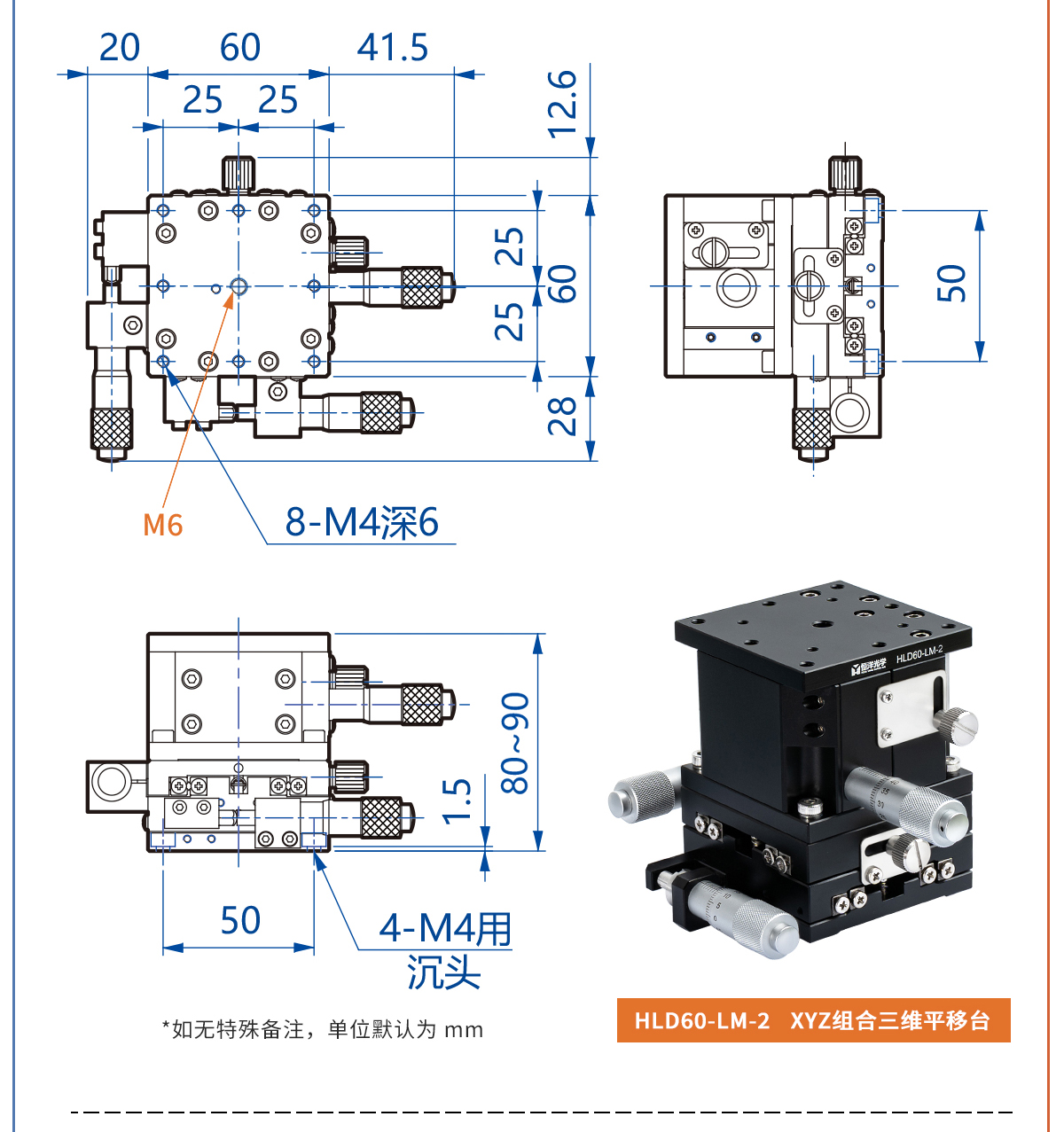

示意图

* 如无特殊备注,单位默认为mm

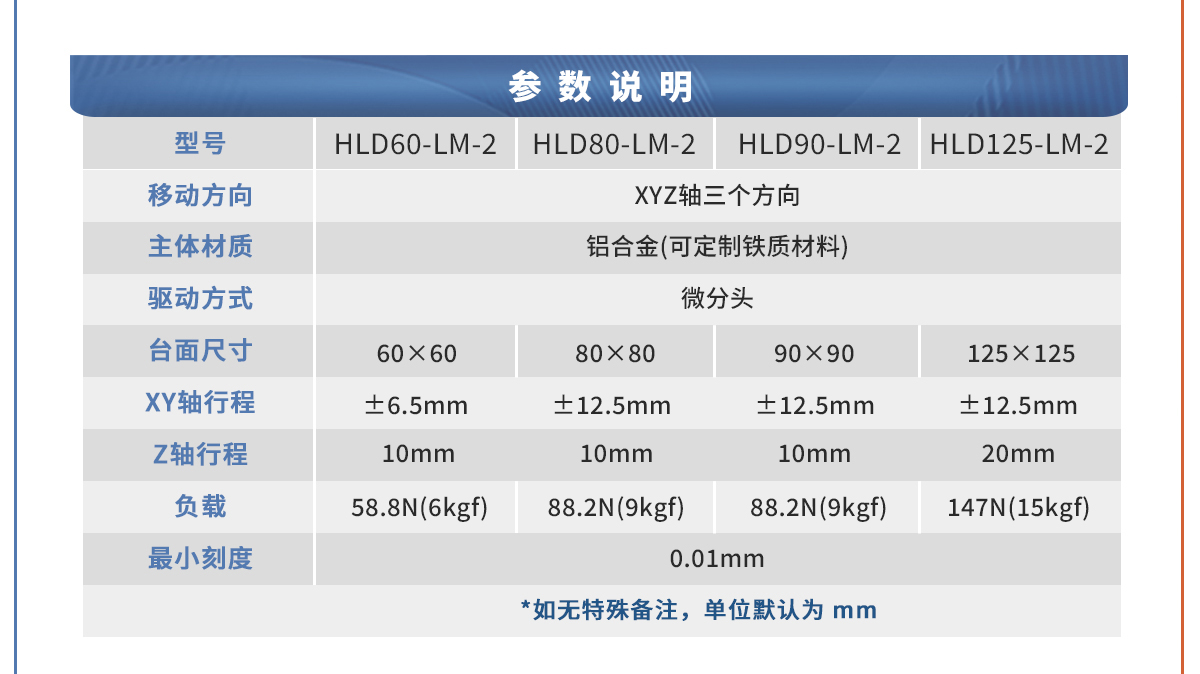

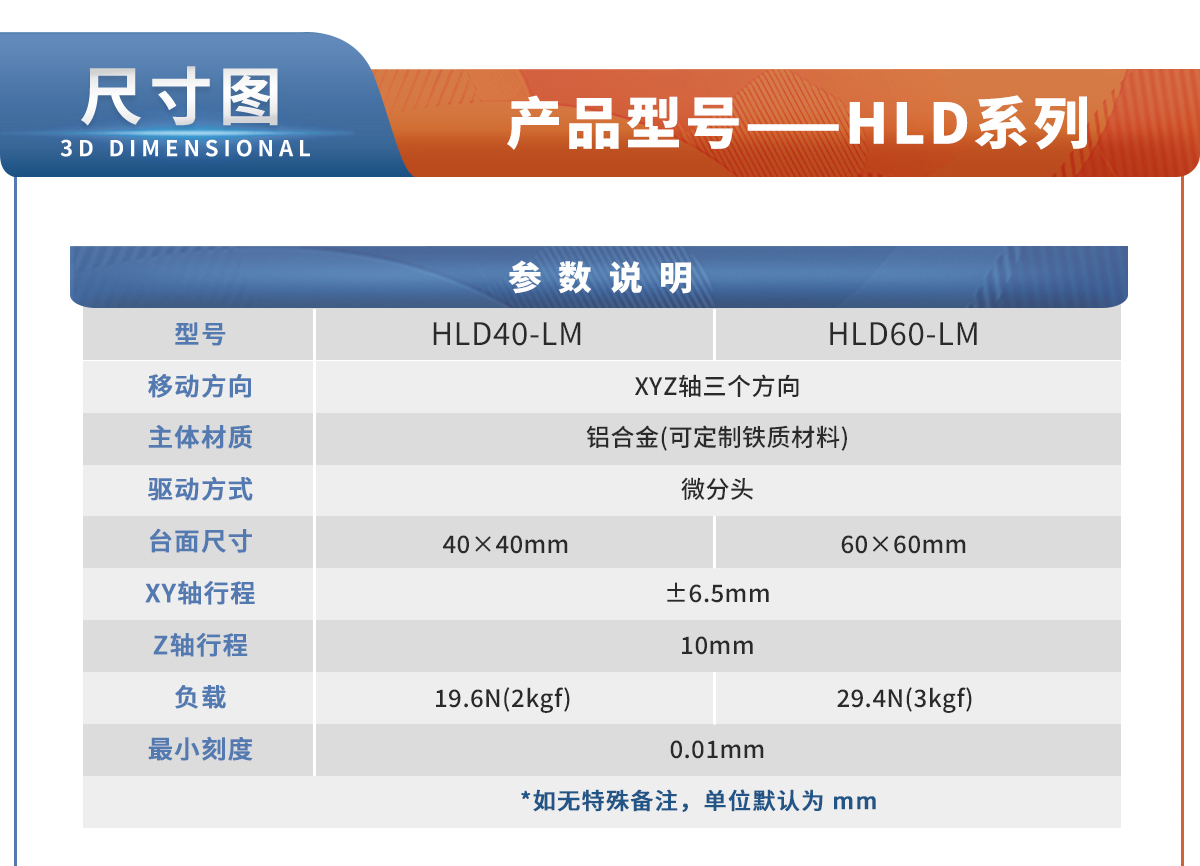

通用参数

产品对应机械件对照下方表格组合而成:

型号 XY轴 Z轴

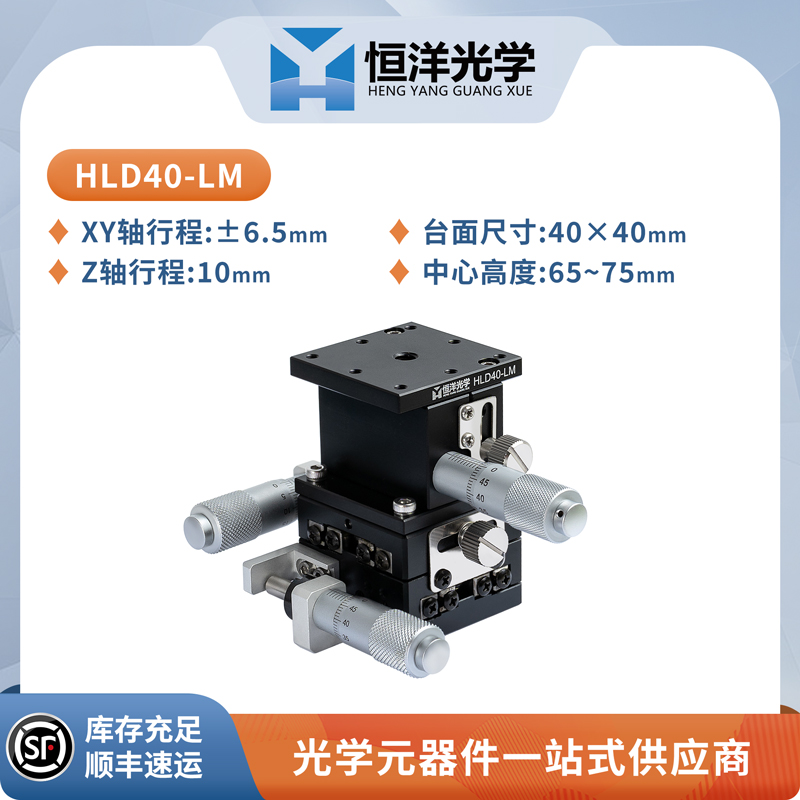

HLD40-LM HXY40-LM HLZ-40

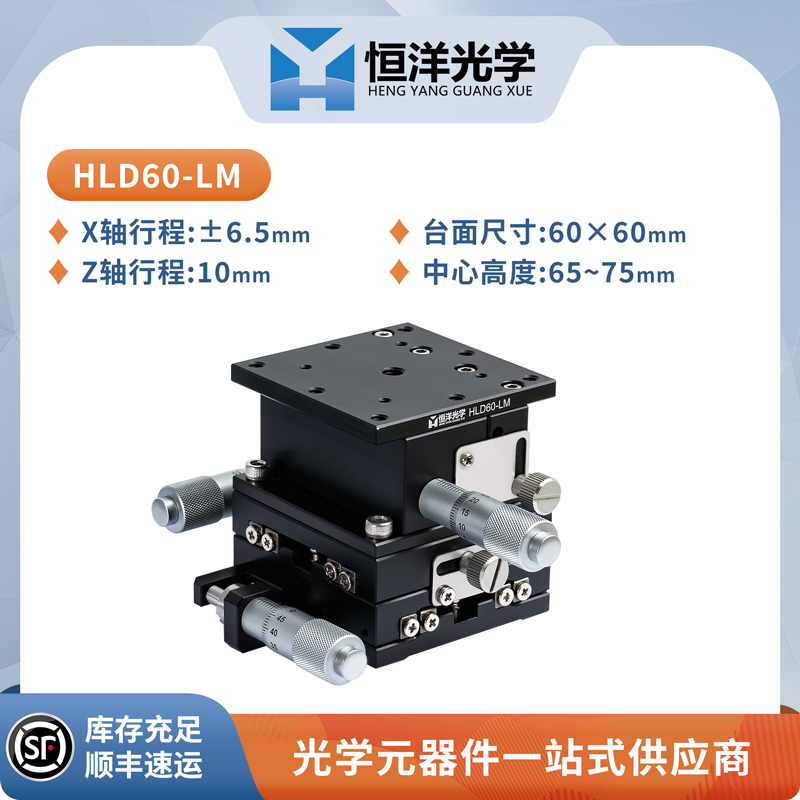

HLD60-LM HXY60-LM HLZ-60

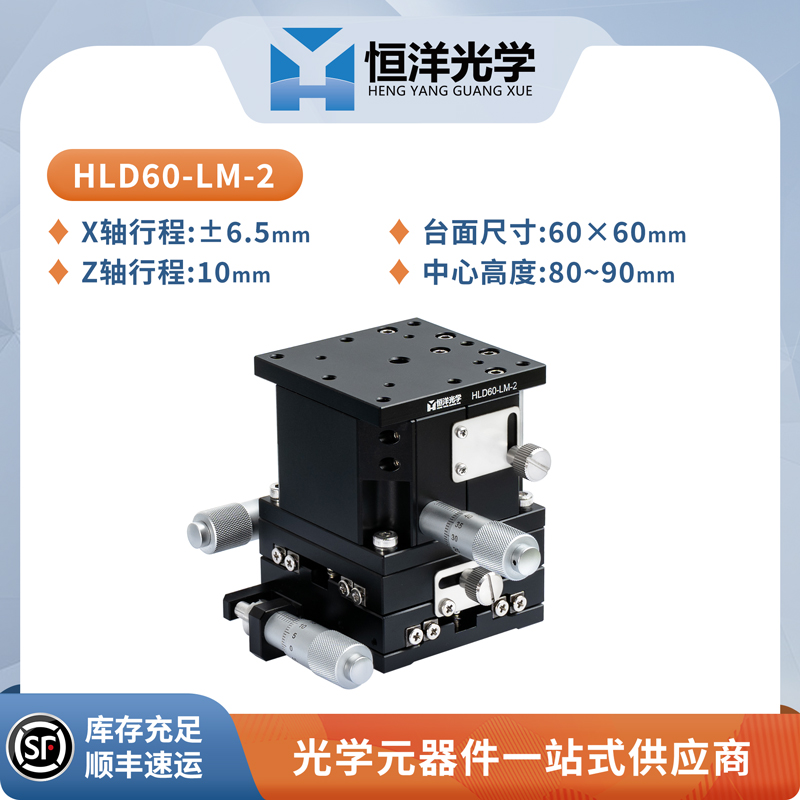

HLD60-LM-2 HXY60-LM HLZ-60-2

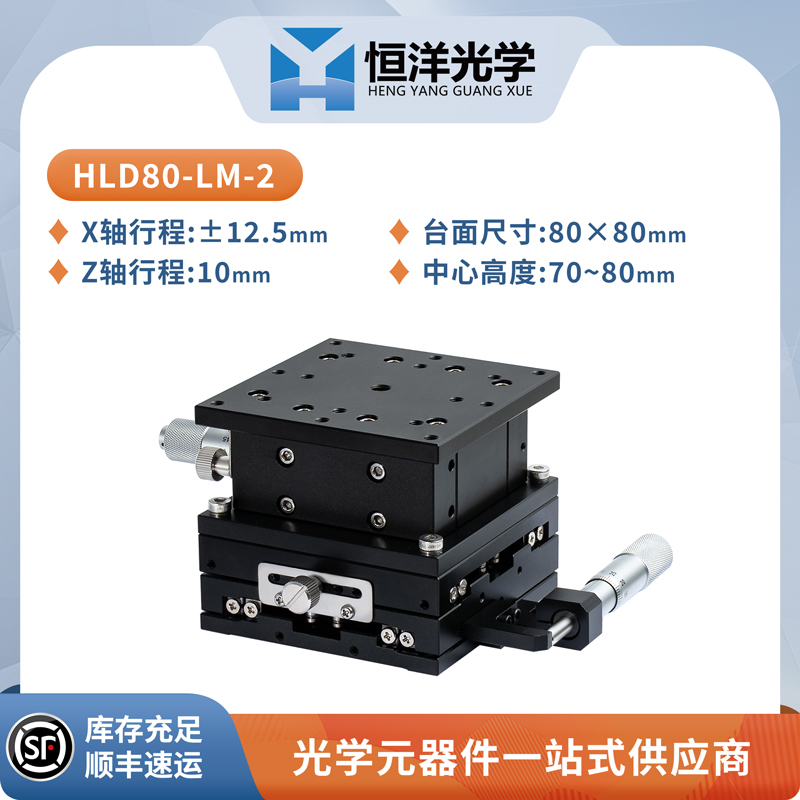

HLD80-LM-2 HXY80-LM HLZ-80-2

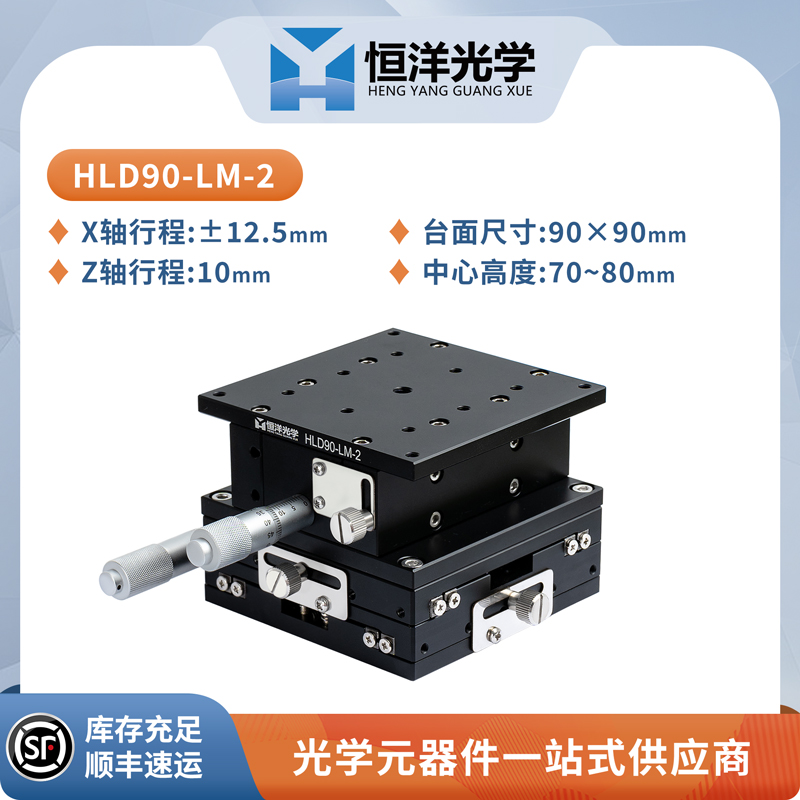

HLD90-LM-2 HXY90-LM HLZ-90-2

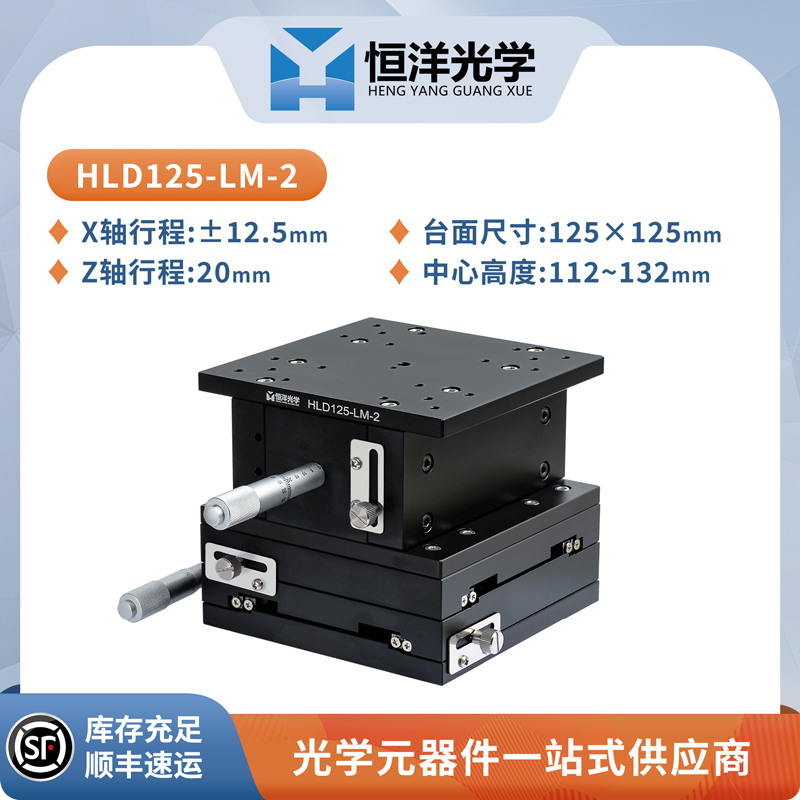

HLD125-LM-2 HXY125-LM HLZ-125-2
XYZ轴三维组合平移台—HLD系列



HLD系列 三维组合台是由一个二维平移台+一个升降台组合安装而成
采用交叉滚子导轨,可实现高精度、平滑的位移;
主要的材料为铝合金,质量轻。适合内置于其他装置。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。
