K9双凸透镜-GLA12/GLH12系列
恒洋光学 GLA12系列/GLH12系列 N-BK7双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。这种类型的透镜适合在以下情况下使用：物和像在透镜的两侧，且像距和物距的比值(共轭比)在0.2和5之间。

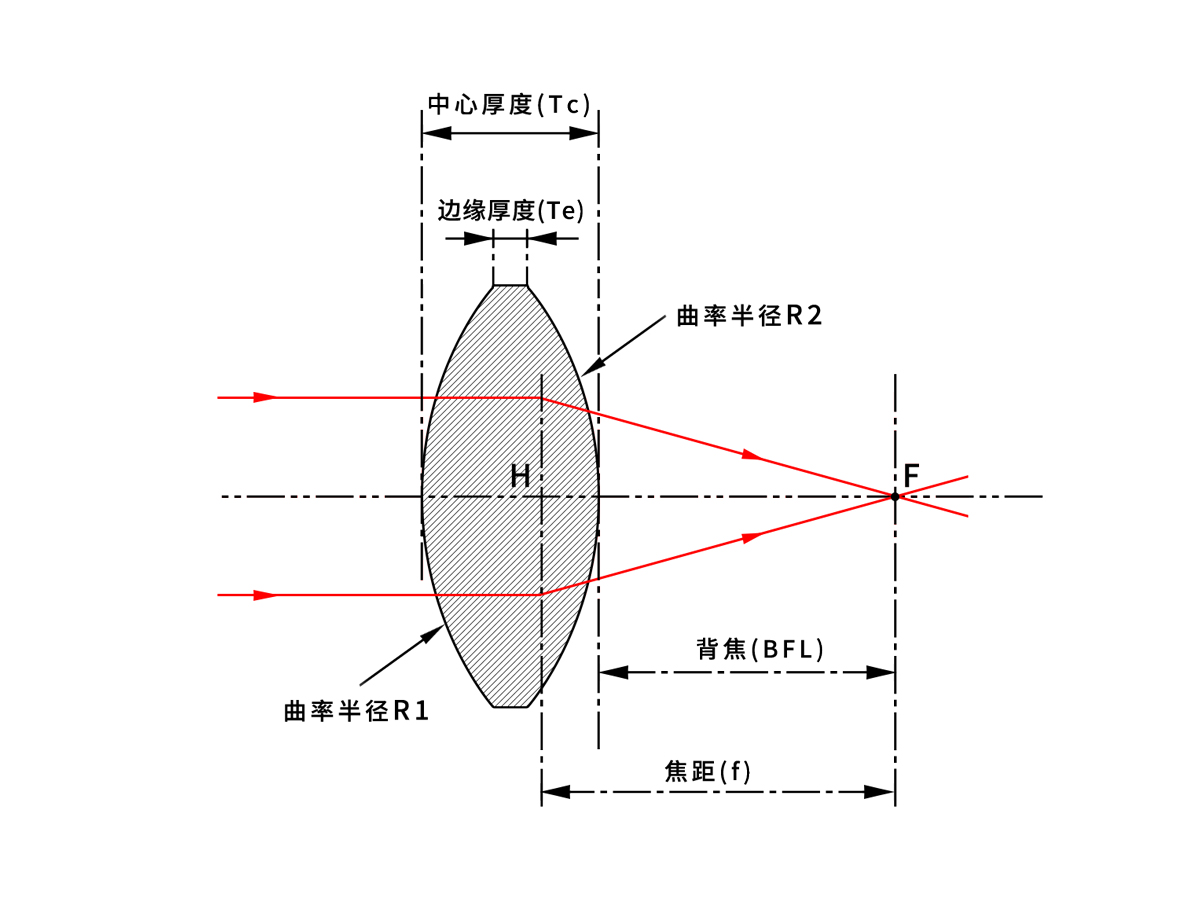

双凸透镜的焦距公式计算：f= (R1xR2)/((n-1)x(R2-R1))
N-BK7是制作好质量的光学元件常用的光学玻璃。当不需要紫外熔融石英的其他优势 (即在紫外区域有良好的透射率和较低的热膨胀系数)时，通常都选用这种光学玻璃。
增透膜可以降低光在透镜每个表面的反射量。入射光在未镀膜基底的每个表面约有4％会反射，因此膜层的应用可增强透射率，这在弱光应用中尤为重要，并且可防止与多层反射相关的不良影响(如重影)。对于利用多个光学元件的应用，十分需要在两个表面上都镀有增透膜。
恒洋光学提供固定式透镜安装座，用于安装此处所售的透镜。如需安装某些尺寸的高曲率透镜，我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的 MLNR系列 镜架，安装透镜时能为卡环扳手提供更大的间隙。

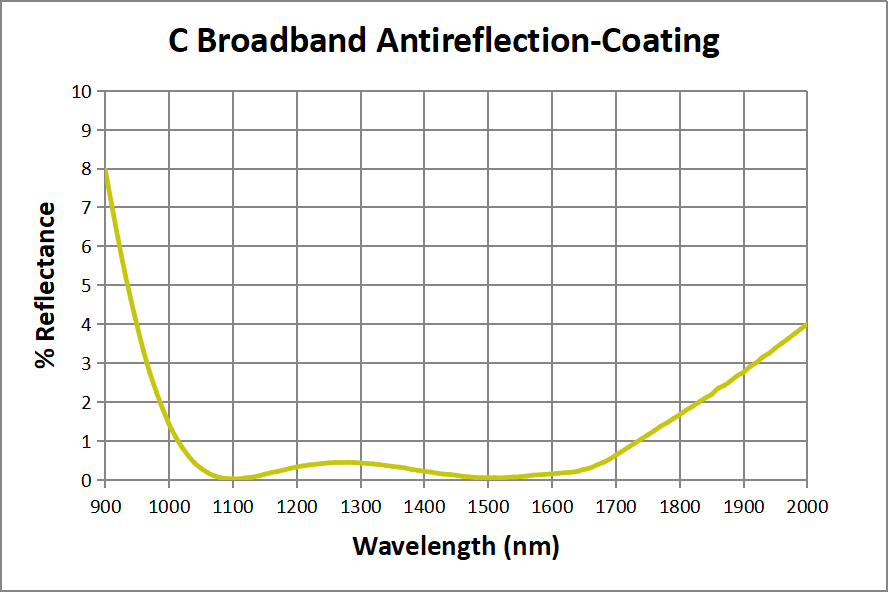

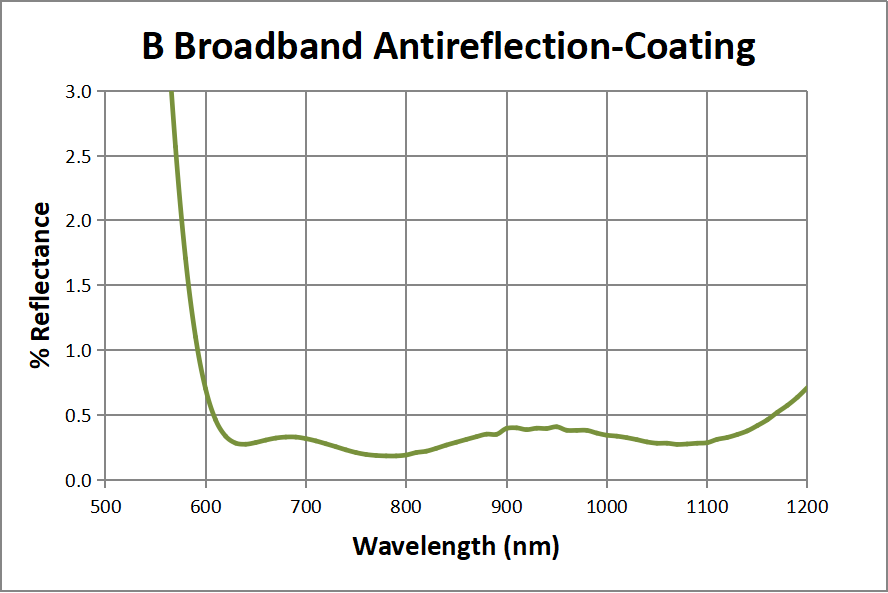

| GLA12系列 提供未镀膜和镀三种宽带增透膜： • A膜(350~700 nm) • B膜(650~1100 nm) • C膜(1050~1700 nm) |
GLH12系列 提供未镀膜和镀三种宽带增透膜： • VIS膜(400~700nm) • NIR膜(650~1050 nm) • SWIR膜(1000~1650 nm) |
* 如无特殊备注，单位默认为mm
| 型号 | GLA12系列 | 基板材料 | N-BK7(H-K9L) |
| 阿贝数 | v = 64.17 | 折射率 | 1.5168 |
| 直径公差 | +0.0/-0.1mm | 表面光洁度 | 40-20 |
| 焦距公差 | ±1% | 球面光圈数 | 3λ/2 |
| 净孔径 | >90%直径 | 面型不规则 | λ/4 |
| 设计波长 | 其他镀膜:633nm(无镀膜587.6nm) | 透镜定心误差 | ≤3′ |
 |
 |
 |
恒洋光学 GLA12系列 N-BK7双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。这种类型的透镜适合在以下情况下使用：物和像在透镜的两侧，且像距和物距的比值(共轭比)在0.2和5之间。
GLA12系列 双凸透镜 镀三种宽带增透膜的版本：A膜(350-700 nm)、B膜(650-1100 nm)或C膜(1050-1700 nm)。
注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
| 展开 | 产品型号 | {{spec.Name}} | 单价 | 发货日期 | 购物车 |
|---|---|---|---|---|---|
|
{{item.Model}} |
{{getSpecValue(item,spec.Id)}} {{spec.Unit}} | ￥{{item.Price}} | {{item.SendTime}} | ||
恒洋光学 GLH12系列 N-BK7双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。这种类型的透镜适合在以下情况下使用：物和像在透镜的两侧，且像距和物距的比值(共轭比)在0.2和5之间。
GLH12系列 双凸透镜 镀三种宽带增透膜的版本：VIS膜(400-700nm)、NIR膜(650-1050nm)或SWIR膜(1000-1650nm)。
注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
