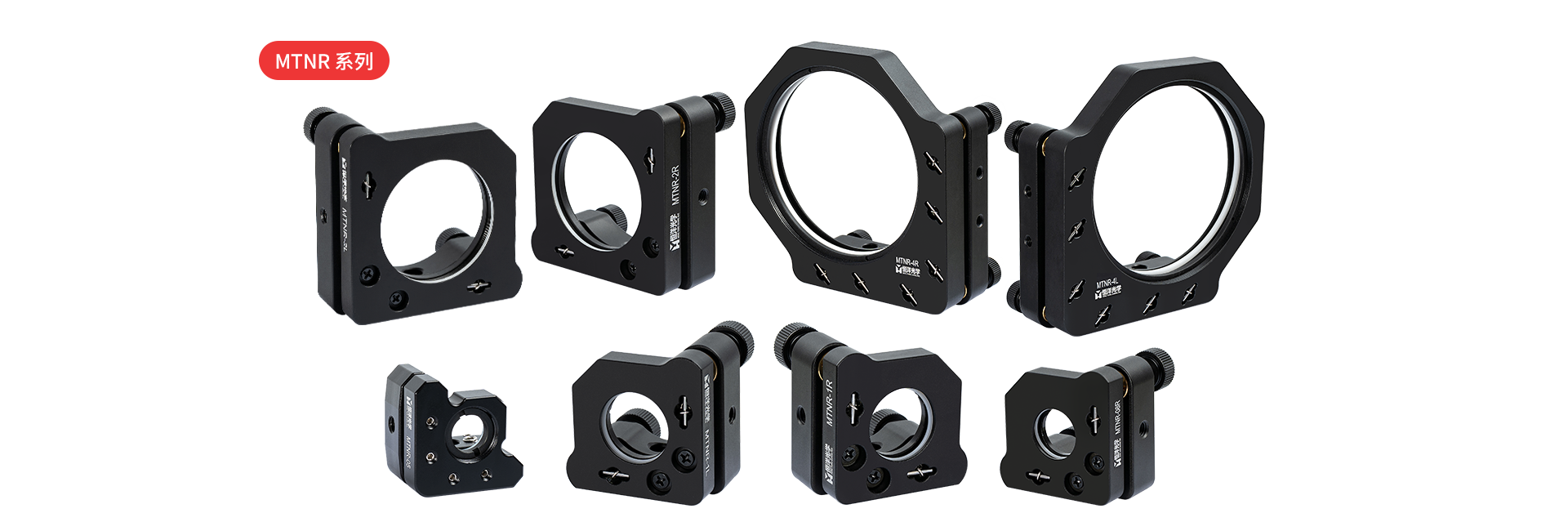

二轴O型压圈式可调俯仰光学镜架—MTNR系列

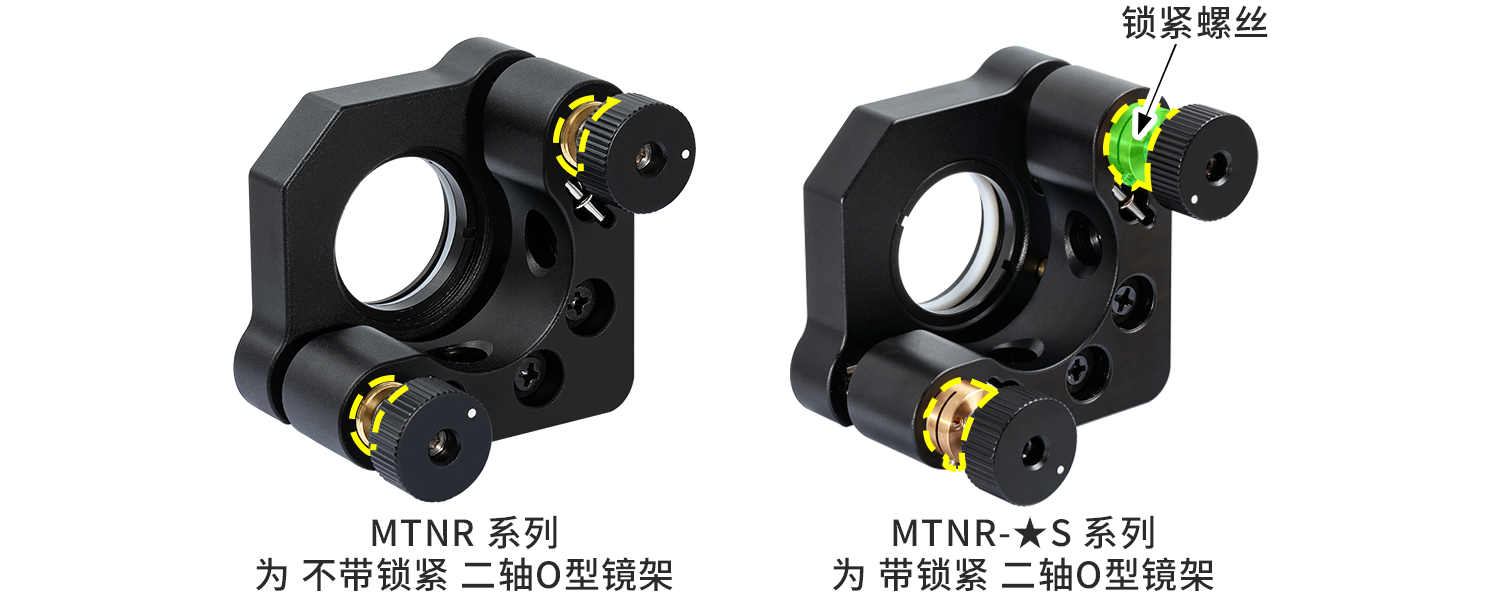

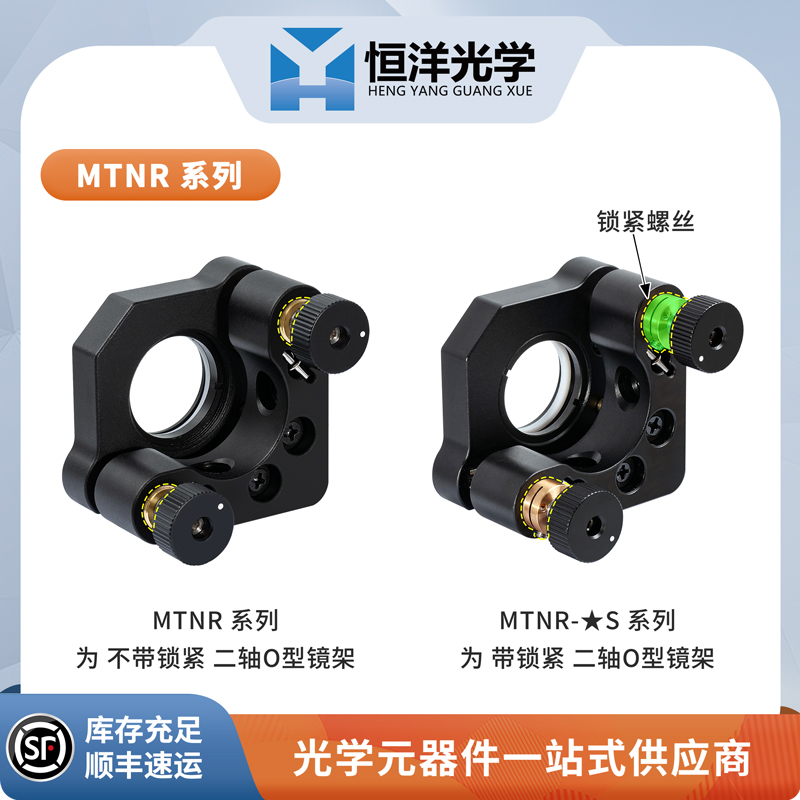

恒洋光学 MTNR系列 二轴O型镜架除了常见的拉伸型弹簧结构外还增加了碟型弹簧结构，藉由碟型弹簧之弹簧型变小弹力大的优点，使镜架能够承受更重的光学元件，为了避免碟型弹簧错位造成的弹力变化，我们将碟型弹簧结构做了改良，可以提升镜架整体的稳定性。
从后方置入的设计可以确保在更换光学镜片时有良好的重复性。可以节省光路校正的时间。牙环式的固定可以避免侧面因固定式造成镜面的畸变。
* 如无特殊备注，单位默认为mm

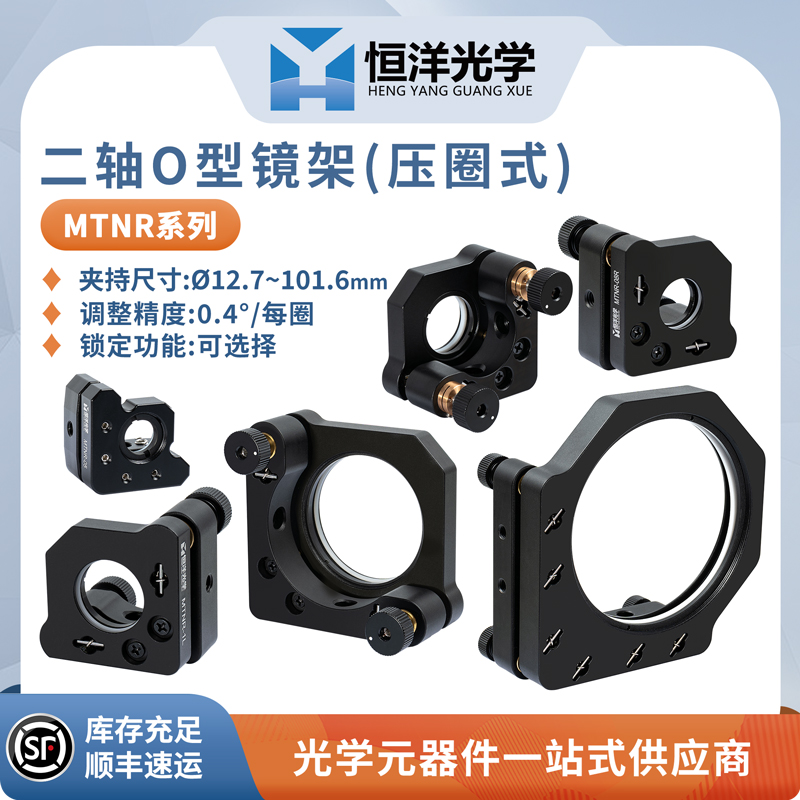

| • 镜片尺寸： | Ø12.7~101.6mm； | • 布局： | 左/右可选； |
| • 材料： | 铝合金(阳极氧化黑)； | • 固定方式： | 压圈式 ； |
| • 调整方向： | θx : θy ； | • 调整范围： | ±4°； |
| • 调整精度： | 0.4°/每圈； | • 锁定功能： | 可选择。 |
| ★可定制其他尺寸，详情请联系客服。 | |||
 |
||||||

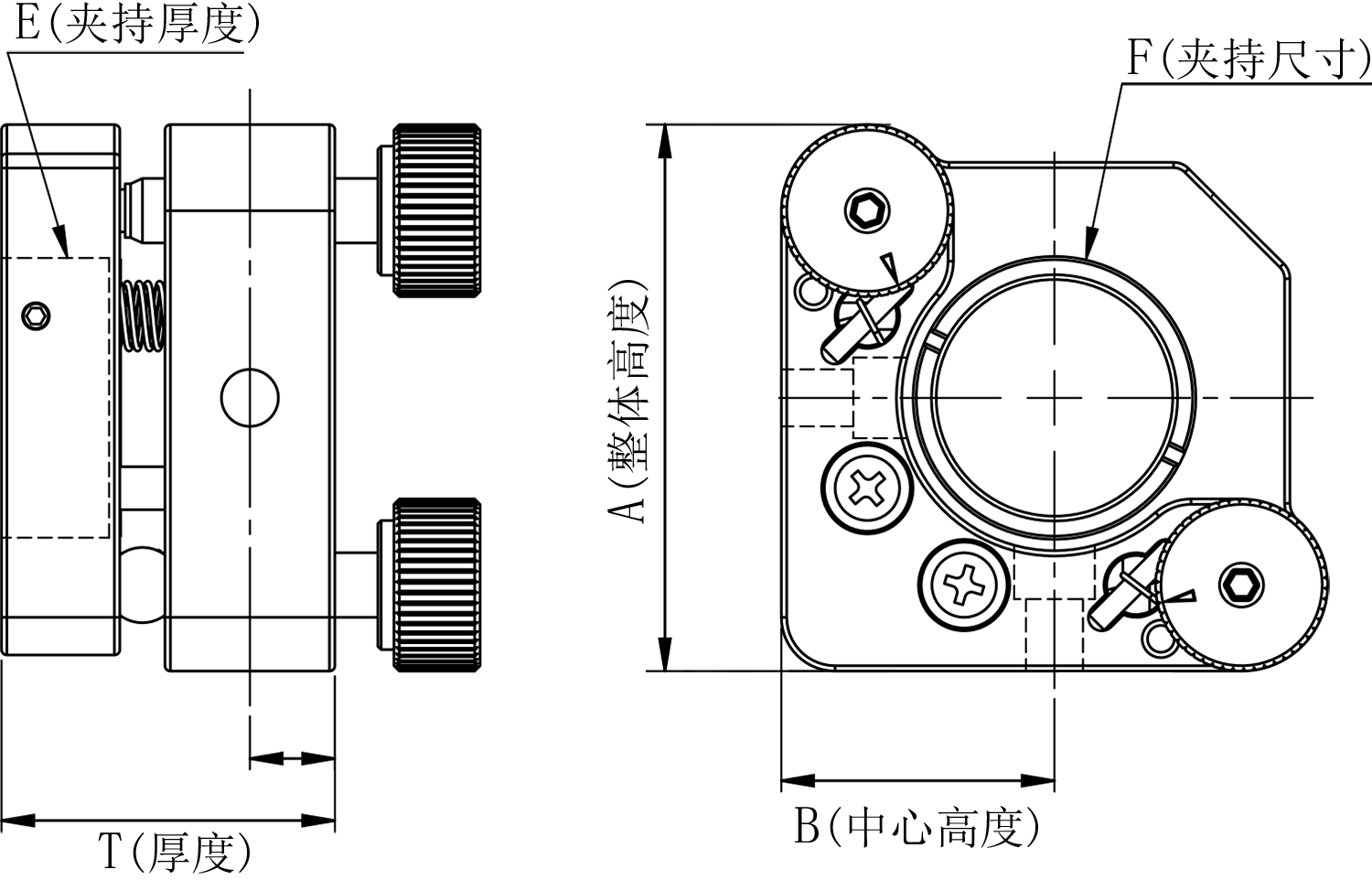

| 型号 | 整体高度(A) | 中心高度(B) | 厚度(T) | 夹持厚度(E) | 夹持尺寸(F) | 调整范围 |
| MTNR-05 | 29 | 15 | 19 | 6 | ∅12.7 | ±4° |
| MTNR-08R | 50.8 | 25.4 | 30 | 8 | ∅20 | ±4° |
| MTNR-08SR | 50.8 | 25.4 | 30 | 8 | ∅20 | ±4° |
| MTNR-1L | 50.8 | 25.4 | 30 | 8 | ∅25.4 | ±4° |
| MTNR-1SL | 50.8 | 25.4 | 30 | 8 | ∅25.4 | ±4° |
| MTNR-1R | 50.8 | 25.4 | 30 | 8 | ∅25.4 | ±4° |
| MTNR-1SR | 50.8 | 25.4 | 30 | 8 | ∅25.4 | ±4° |
| MTNR-1.2R | 60 | 32 | 30 | 8 | ∅30 | ±4° |
| MTNR-1.2SR | 60 | 32 | 30 | 8 | ∅30 | ±4° |
| MTNR-1.5L | 60 | 32 | 30 | 8 | ∅38.1 | ±4° |
| MTNR-1.5SL | 60 | 32 | 30 | 8 | ∅38.1 | ±4° |
| MTNR-1.5R | 60 | 32 | 30 | 8 | ∅38.1 | ±4° |
| MTNR-1.5SR | 60 | 32 | 30 | 8 | ∅38.1 | ±4° |
| MTNR-2L | 76 | 38 | 30 | 8 | ∅50.8 | ±4° |
| MTNR-2SL | 76 | 38 | 30 | 8 | ∅50.8 | ±4° |
| MTNR-2R | 76 | 38 | 30 | 8 | ∅50.8 | ±4° |
| MTNR-2SR | 76 | 38 | 30 | 8 | ∅50.8 | ±4° |
| MTNR-3L | 100 | 55 | 33 | 13 | ∅76.2 | ±4° |
| MTNR-3SL | 100 | 55 | 33 | 13 | ∅76.2 | ±4° |
| MTNR-3R | 100 | 55 | 33 | 13 | ∅76.2 | ±4° |
| MTNR-3SR | 100 | 55 | 33 | 13 | ∅76.2 | ±4° |
| MTNR-4L | 127 | 68 | 36 | 16 | ∅101.6 | ±4° |
| MTNR-4SL | 127 | 68 | 36 | 16 | ∅101.6 | ±4° |
| MTNR-4R | 127 | 68 | 36 | 16 | ∅101.6 | ±4° |
| MTNR-4SR | 127 | 68 | 36 | 16 | ∅101.6 | ±4° |
| ※如无特殊备注，单位默认为mm。 | ||||||
 |
恒洋光学 MTNR系列 二轴O型镜架除了常见的拉伸型弹簧结构外还增加了碟型弹簧结构，藉由碟型弹簧之弹簧型变小弹力大的优点，使镜架能够承受更重的光学元件，为了避免碟型弹簧错位造成的弹力变化，我们将碟型弹簧结构做了改良，可以提升镜架整体的稳定性。
从后方置入的设计可以确保在更换光学镜片时有良好的重复性。可以节省光路校正的时间。牙环式的固定可以避免侧面因固定式造成镜面的畸变。
注意： 产品图纸仅供参考，实际产品可能包含误差，不可用作加工。
