D型调整架 —HKMD25系列

关联分类

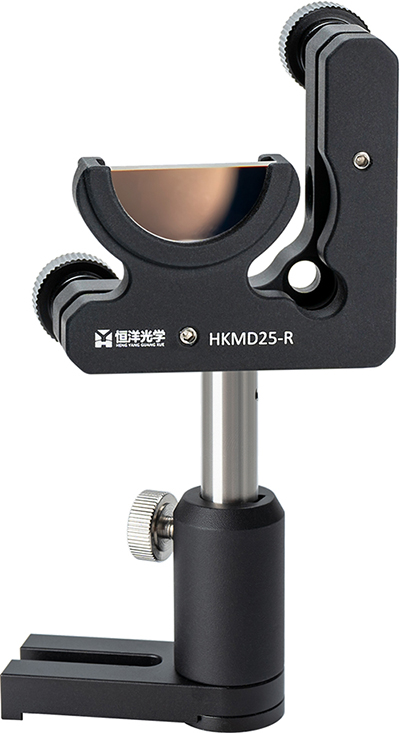

恒洋光学 HKMD25系列 D形光学调整架专门设计用于安装我们的Ø1英寸的D形反射镜。反射镜通过两个尼龙的头 固定螺丝固定到光学调整架中。这些调整架设计紧凑,很大限度地增加通光空间,在光束选取应用中能避免阻挡其它光束。

HKMD25-LHKMD25-R 提供±4°的角度调节范围,通过两个带可移除旋钮的1/4"-80精密调节器实现每转8毫弧度(0.5°)的调整。所有调节器都可用内 六角手拧螺丝或者其它内六角扳手来驱动。光学元件通过两个尼龙的头的0.05英寸(1.3mm)六角固定螺丝固定。

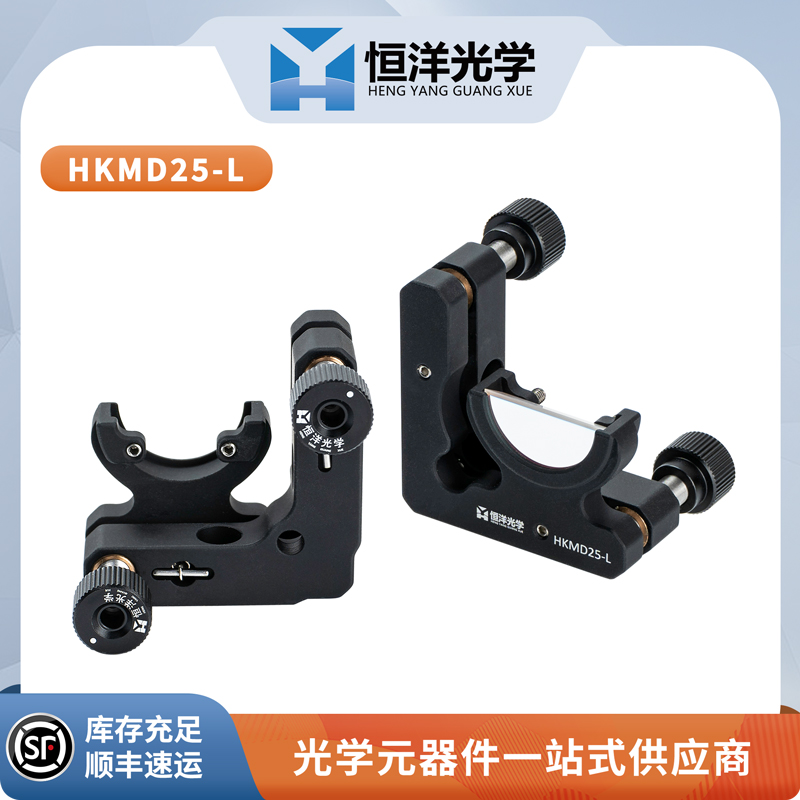

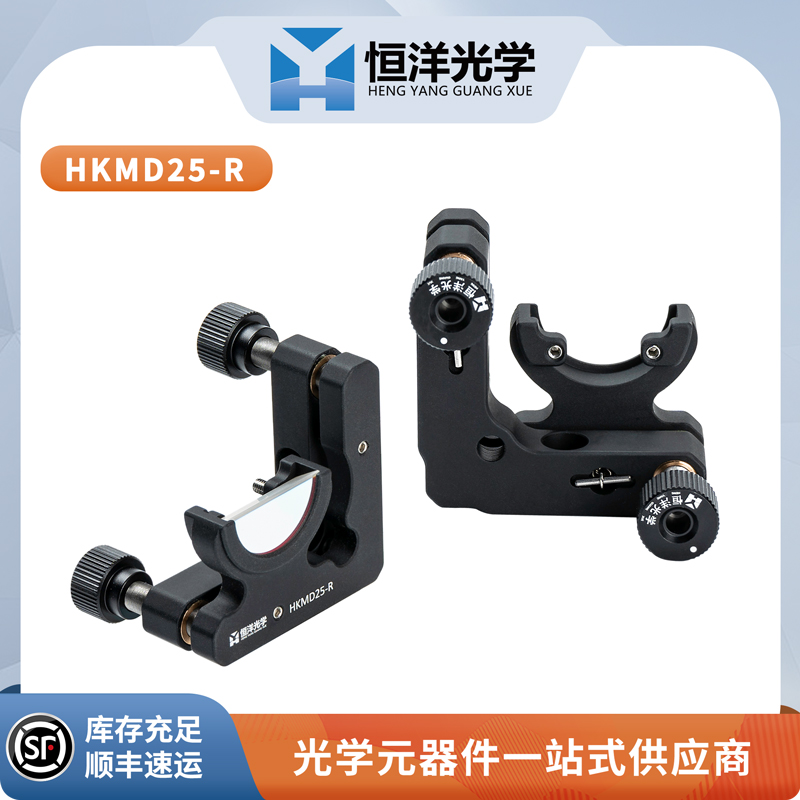

HKMD25-LHKMD25-R 带有两个用于安装接杆的#8(M4)沉头孔(包含英 制和公制螺丝)。此镜架上的旋钮可以 移除,这样可以露出六角插头调节器,从而将其用于狭窄空间中。



D型调整架 —HKMD25系列

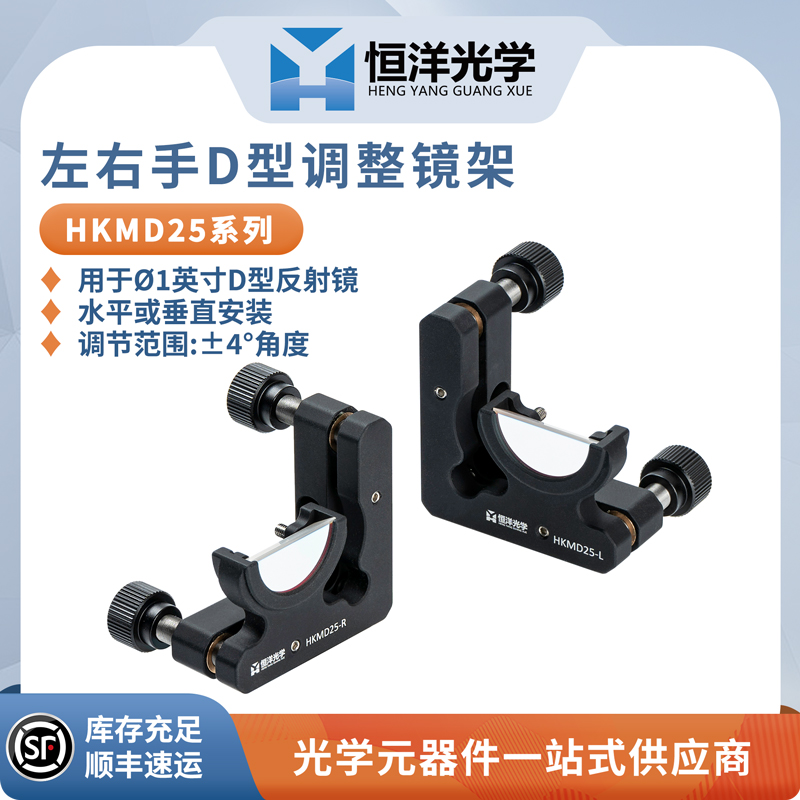

• 用于Ø1英寸D形反射镜的光学调整架;
• 紧凑设计在狭窄空间中选取光束不会阻挡其它光束;
• 水平或垂直安装;
• ±4°角度调节范围;
• 分辨率:HKMD25-LHKMD25-R:每转8毫弧度(0.5°);
• 光学元件厚度:≤ 6mm;

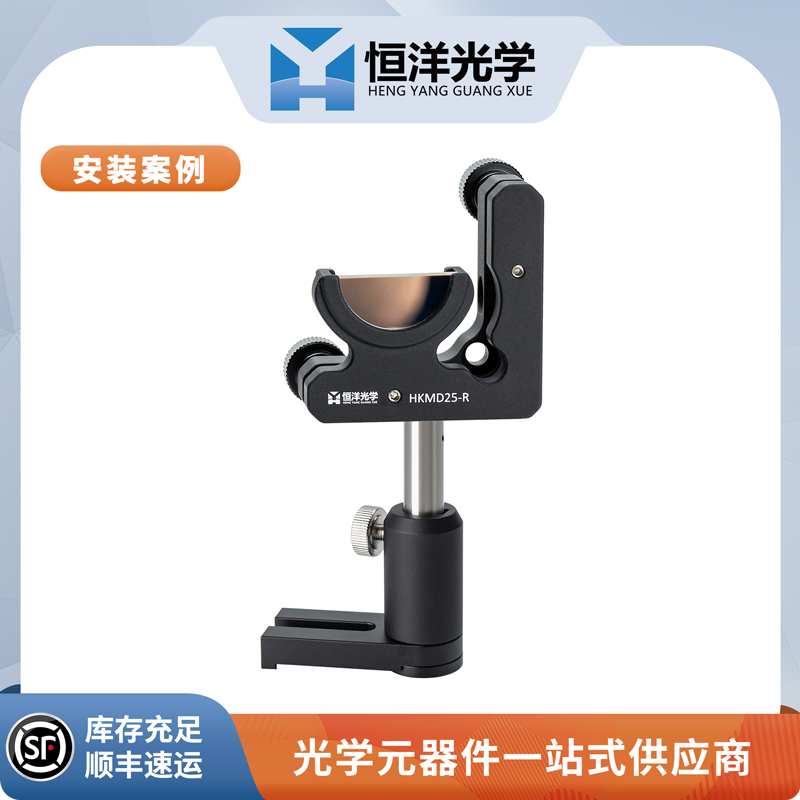

• 可安装接杆;

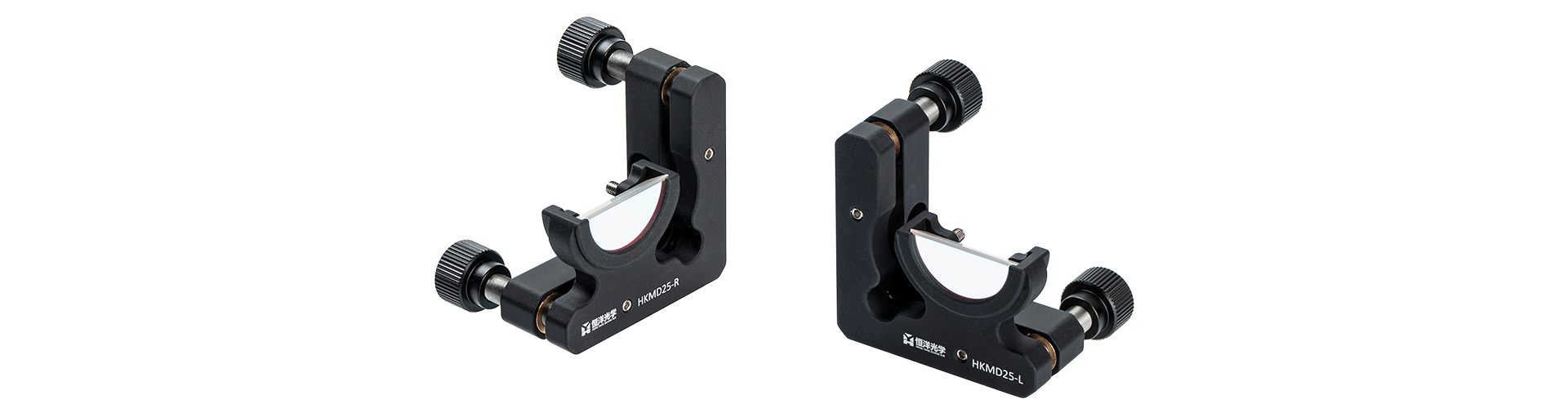

•提供右手或左手版本。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。

※产品不含光学元件,如需购买其他组件,请咨询客服选购。
