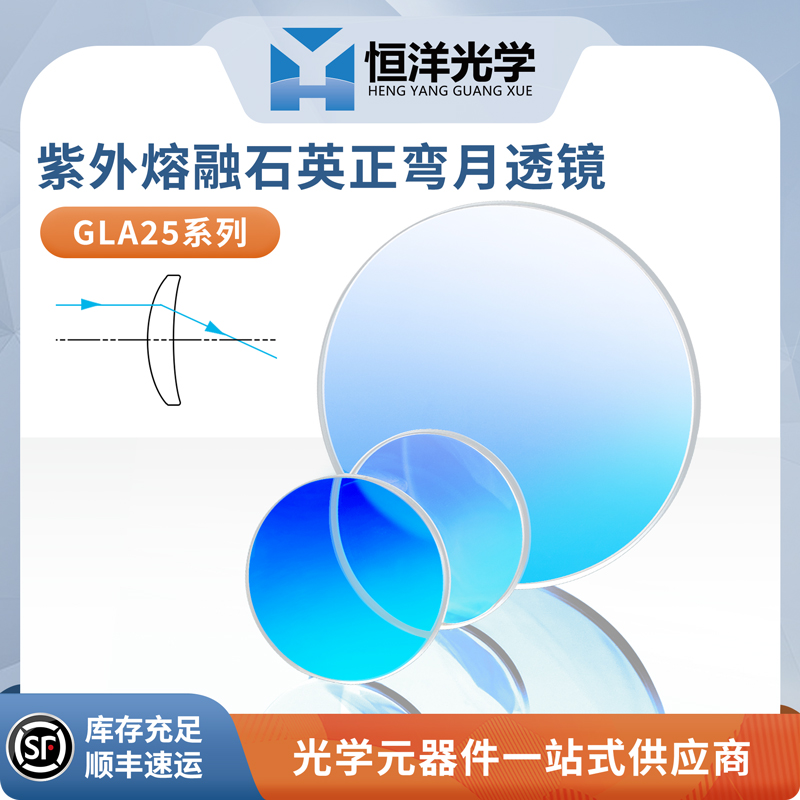

石英正弯月透镜-GLA25系列

关联分类
产品说明



恒洋光学正弯月(凸-凹)透镜的中间比边缘厚,引起光线会聚,该透镜是为了较大限度的减少三阶球差而设计。它们常与其它透镜一起使用,可以减小焦距,从而增加数值孔径(NA)。当用于聚焦准直光束时,镜头的凸侧应朝向光源,这样可以使球差更小化。由于正弯月透镜的凹面曲率大于凸面的半径,因此可以成实像。

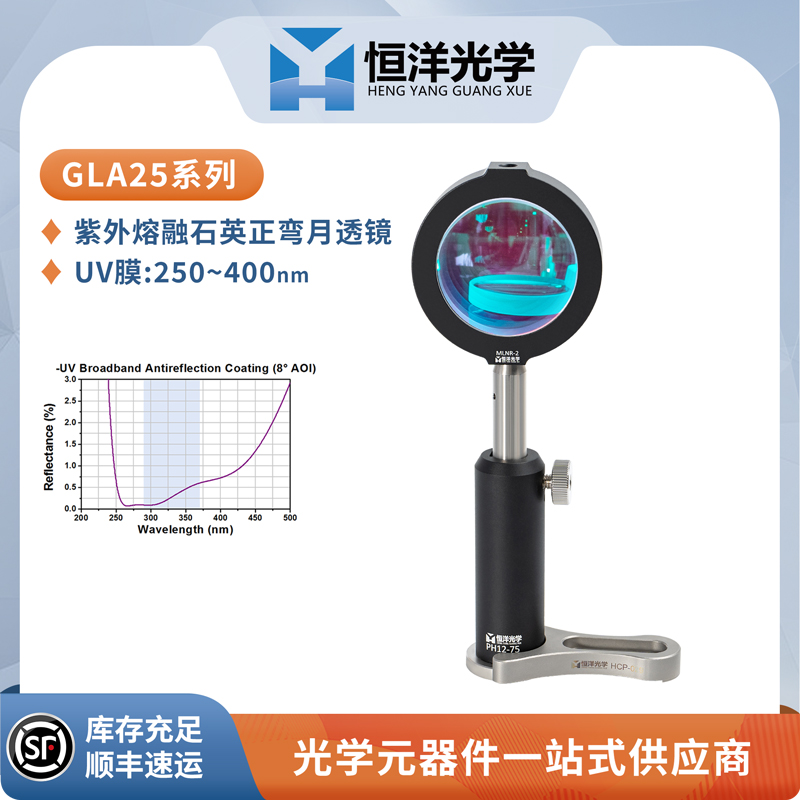

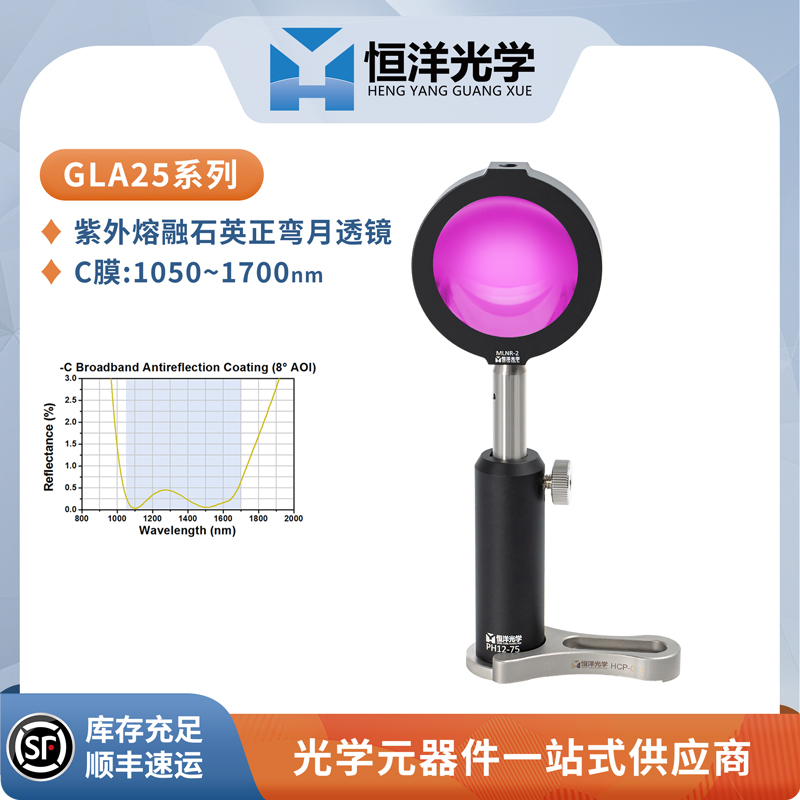

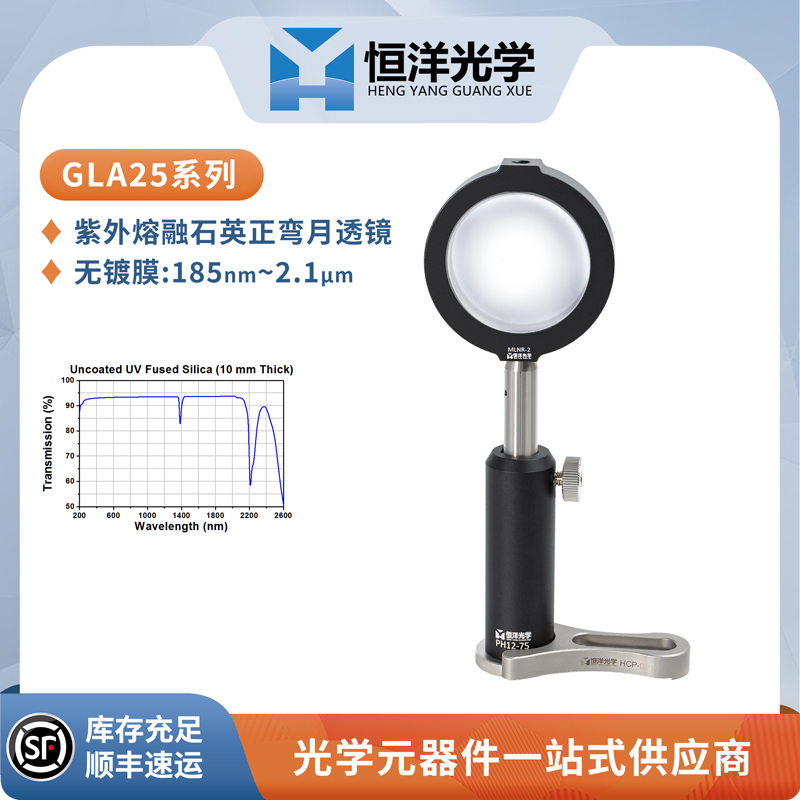

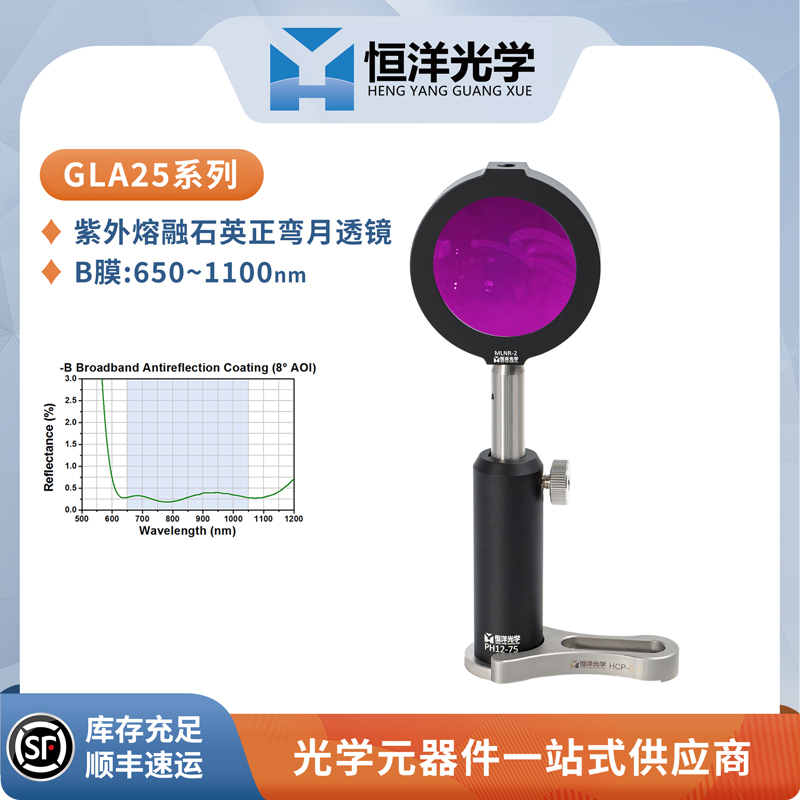

恒洋光学 GLA25系列 紫外级熔融石英正弯月透镜有5种,分别是未镀膜,镀A膜,B膜,C膜或者双面镀250~400nm的紫外增透膜。

与N-BK7相比,紫外级熔融石英具有较高的深紫外光(低至185nm)透过率、较好的均匀性和更低的热膨胀系数。此外,紫外级熔融石英几乎不会产生激光诱导荧光(测量波长193nm)。这使它成为从紫外到近红外应用的理想选择。

这些正弯月透镜上额外的紫外增透膜特别适用于具有多个光学元件的应用。入射光在每个未镀膜的基底表面的反射率大约为4%,因此使用紫外增透膜可提高透过率。在低光应用中这一点尤为重要,它防止多重反射引起的不良效应(如鬼线)。

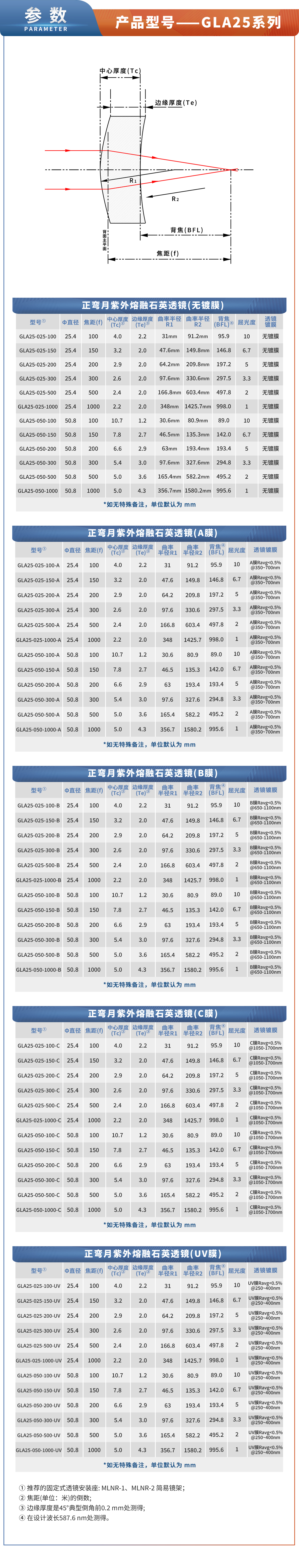

示意图

* 如无特殊备注,单位默认为mm

通用参数
基板材料
紫外级熔融石英
折射率
1.46
直径公差 +0.0 / -0.1mm  表面光洁度 40-20
厚度公差 ±0.1mm   透镜定心误差 ≤3′
焦距公差 ±1%   透过率 T≥88%/cm@185nm
通光孔径 >90%直径  倒边 0.2mm×45°
设计波长 588 nm     面型不规则 λ/4@632.8nm

石英正弯月透镜-GLA25系列



恒洋光学正弯月(凸-凹)透镜的中间比边缘厚,引起光线会聚,该透镜是为了较大限度的减少三阶球差而设计。它们常与其它透镜一起使用,可以减小焦距,从而增加数值孔径(NA)。当用于聚焦准直光束时,镜头的凸侧应朝向光源,这样可以使球差更小化。由于正弯月透镜的凹面曲率大于凸面的半径,因此可以成实像。

恒洋光学 GLA25系列 紫外级熔融石英正弯月透镜有5种,分别是未镀膜,镀A膜,B膜,C膜或者双面镀250~400nm的紫外增透膜。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。



※产品仅包含单片镜片,如需购买其他组件,请咨询客服选购或查看关联分类。
