产品说明

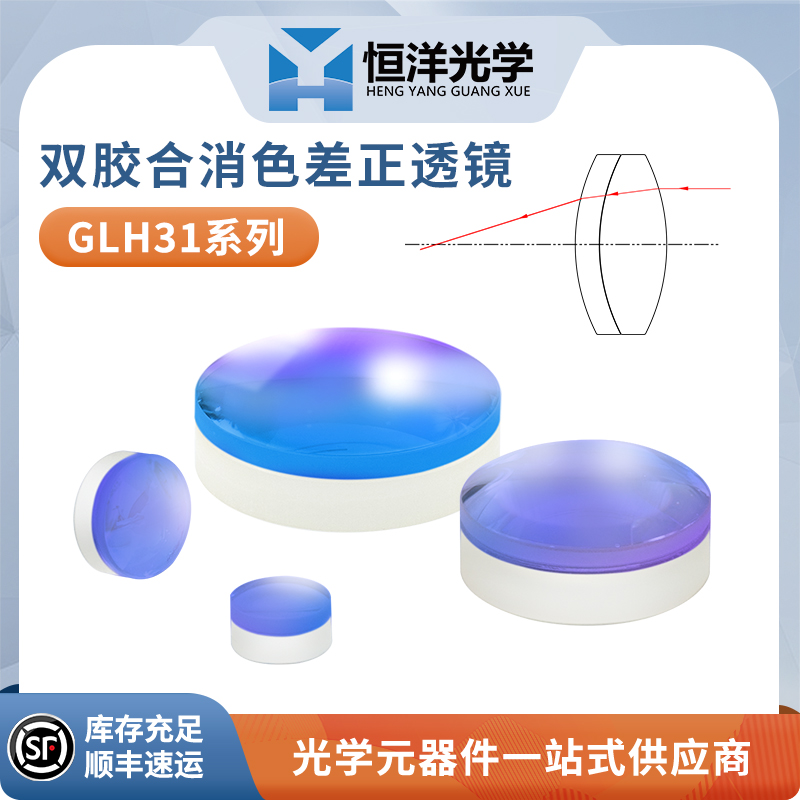

恒洋光学 GLH31系列 正胶合消色差透镜是焦距为正的消色差双胶合透镜，用于校正色差，可较大限度地减少或消色差。

消色差透镜又称双胶合透镜，是由两种折射率不同、色散率不同材质的透镜胶合而成。为了得到更好的性能，曲率半径较大的一面(平坦的面)应该背离准直光束。此外，消色差设计也有助于宽波长范围的光源（复合光源）较大限度地改善成像的象差，以及减少球面的球差和色差。消色差透镜与使用单个透镜的光学系统相比具有更加清晰的成像，进一步提升透镜的光学性能。消色差透镜适用于荧光显微镜、图像中检测或光谱等各种应用。与单片透镜相比，消色差透镜能够形成更小的光点。

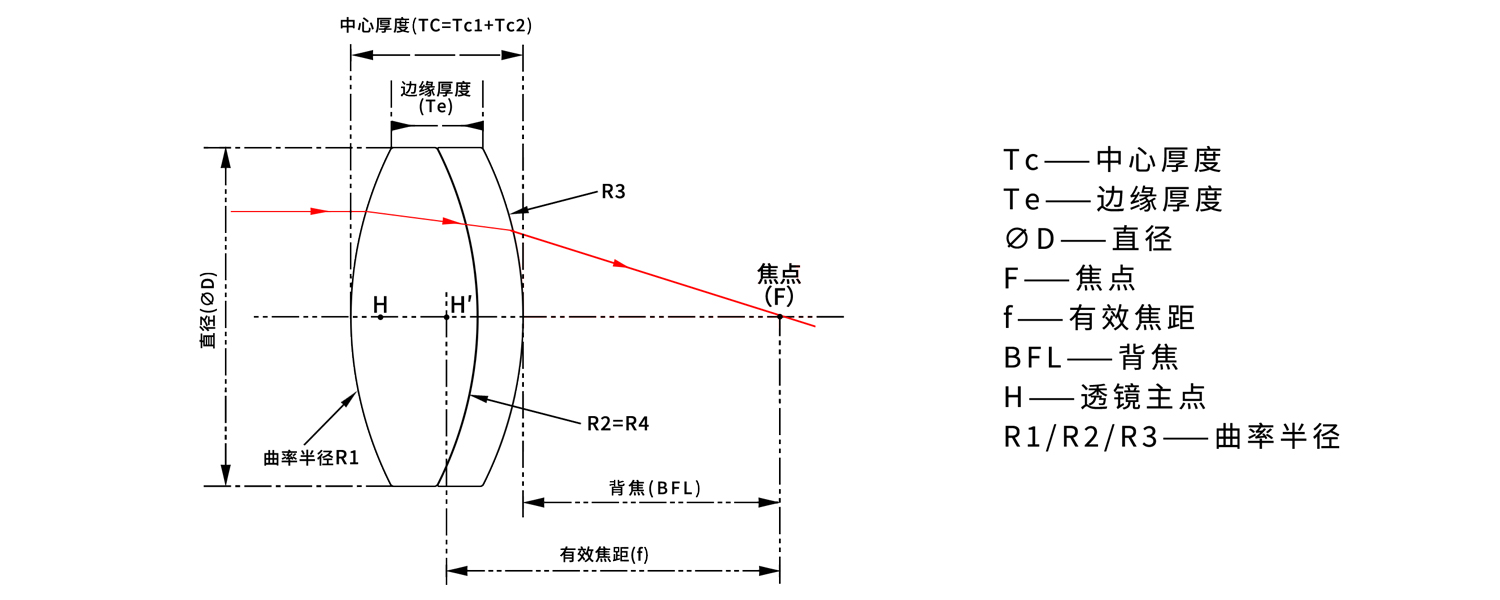

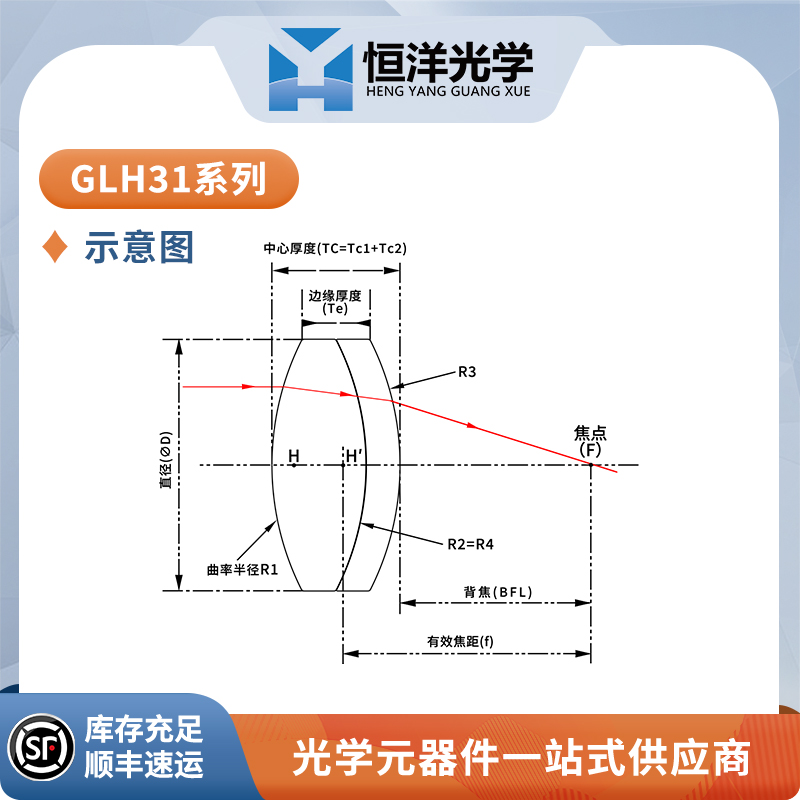

示意图

* 如无特殊备注，单位默认为mm

通用参数

直径误差	+0.0/-0.1mm	中心厚度误差	±0.2mm
有效焦距误差	±2%	透镜定心误差	3-5弧分
面型不规则	λ/4@632.8nm	表面光洁度	40-20~60-40

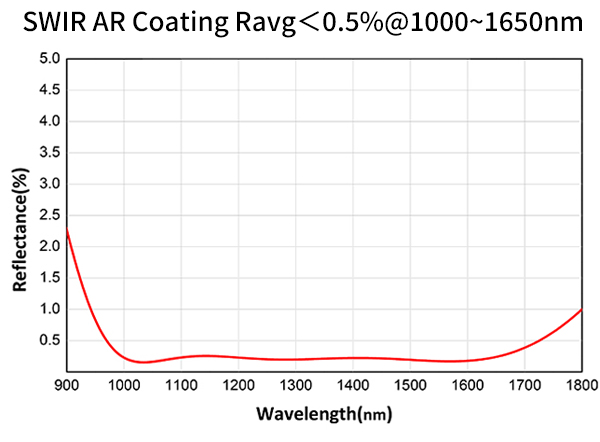

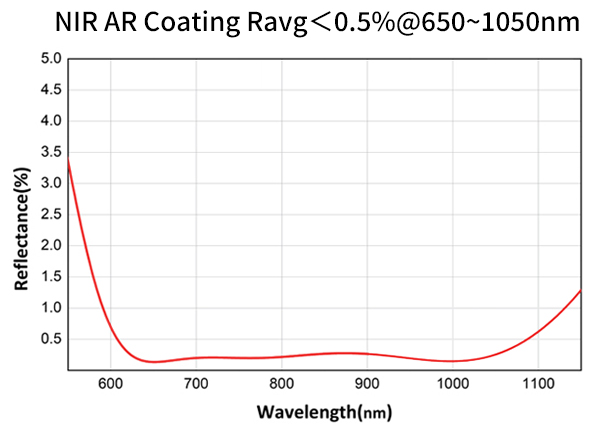

倒边	0.2mm×45°	镀膜	见列表

产品型号	直径	焦距	背焦	半径	半径	半径	中心厚度	中心厚度	中心厚度	边缘厚度	透镜材料1和2
	Diameter	f	BFL	R1	R2	R3	Tc	Tc1	Tc2	Te	Materials
	D(mm)	EFL(mm)	fb(mm)	R1(mm)	R2(mm)	R3(mm)	Tc(mm）	tc1(mm)	tc2(mm)	te(mm)	Materials
GLH31-003-004-VIS	3.00	4.00	2.50	2.81	-1.85	-7.96	2.90	2.10	0.80	2.32	H-ZBAF52/H-ZF7LA
GLH31-004-005-VIS	4.00	5.00	3.10	3.53	-2.30	-9.68	3.60	2.60	1.00	2.77	H-ZBAF52/H-ZF7LA
GLH31-004-006-VIS	4.00	6.30	4.80	4.32	-2.67	-6.42	3.59	2.20	1.39	2.78	BaK2/SF15
GLH31-005-007-VIS	5.00	7.50	5.20	5.30	-3.90	-17.10	4.50	2.80	1.70	3.70	N-BAF10/N-SF6HT
GLH31-005-010-VIS	5.00	10.00	7.90	6.60	-4.30	-15.40	4.40	2.50	1.90	3.70	N-BAK4/SF5
GLH31-005-015-VIS	5.00	15.00	13.60	12.50	-5.30	-12.10	4.80	2.70	2.10	4.30	N-BK7/SF2
GLH31-006B-008-VIS	6.30	8.00	4.99	5.65	3.66	15.63	5.70	4.20	1.50	4.42	N-BAF10/N-SF6HT
GLH31-006B-010-VIS	6.30	10.00	7.58	6.85	4.15	10.10	5.69	3.44	2.25	4.41	BaK2/SF15
GLH31-006B-012-VIS	6.30	12.50	10.48	8.18	5.40	14.75	4.44	2.96	1.48	3.47	Bak2/SF15
GLH31-006B-016-VIS	6.30	16.00	14.17	10.36	7.19	20.26	4.00	2.60	1.40	3.26	Bak2/SF15
GLH31-006B-025-VIS	6.30	25.00	23.40	15.76	9.99	30.76	3.63	2.23	1.40	3.15	BK7/SF12
GLH31-006B-040-VIS	6.30	40.00	38.57	24.88	16.00	51.07	3.31	1.91	1.40	3.01	BK7/SF12
GL31-006C-012-VIS	6.35	12.70	10.30	7.10	-5.90	-40.40	4.00	2.50	1.50	3.10	N-BAK4/SF5
GL31-006C-015-VIS	6.35	15.00	13.00	8.80	-6.60	-21.70	4.00	2.50	1.50	3.20	N-BK7/SF2
GL31-006A-010-VIS	6.00	10.00	7.90	6.20	-4.60	-19.60	4.00	2.50	1.50	3.00	N-BAK4/SF5
GL31-008-010-VIS	8.00	10.00	6.70	7.10	-5.30	-22.70	6.50	4.50	2.00	4.90	N-BAF10/N-SF6HT
GL31-008-016-VIS	8.00	16.00	13.90	11.00	-9.20	-46.80	4.00	2.50	1.50	3.10	N-BAF10/N-SF6HT
GL31-008-020-VIS	8.00	20.00	17.80	11.10	-9.20	-34.80	4.00	2.50	1.50	3.00	N-BK7/SF2
GL31-008-030-VIS	8.00	30.00	27.80	16.00	-13.50	-59.40	4.00	2.50	1.50	3.40	N-BK7/N-SF2
GL31-010-016-VIS	10.00	16.00	12.60	11.09	8.05	39.81	6.30	4.80	1.50	4.79	N-BAF10/N-SF6HT
GL31-010-020-VIS	10.00	20.00	17.22	13.30	8.83	23.59	6.37	3.97	2.40	4.86	BaK2/SF15
GL31-010-025-VIS	10.00	25.00	22.91	16.22	11.51	32.65	4.54	3.05	1.50	3.37	BaK2/SF15
GL31-010-040-VIS	10.00	40.00	38.06	25.11	16.19	50.41	4.29	2.79	1.50	3.54	BK7/SF12
GL31-010-063-VIS	10.00	63.00	61.26	39.08	25.37	81.63	4.02	2.42	1.60	3.55	BK7/SF12
GL31-012A-032-VIS	12.50	31.50	28.86	20.44	14.50	41.14	5.74	3.85	1.89	4.28	BaK2/SF15
GLH31-012B-019-VIS	12.70	19.00	15.70	12.90	-11.00	-59.30	6.00	4.50	1.50	4.00	N-BAF10/N-SF6HT
GLH31-012B-025-VIS	12.70	25.00	21.50	18.80	-10.60	-68.10	7.00	5.00	2.00	5.60	N-BAF10/N-SF10
GLH31-012B-030-VIS	12.70	30.00	27.50	17.90	-13.50	-44.20	5.00	3.50	1.50	3.40	N-BK7/SF2
GLH31-012B-050-VIS	12.70	50.00	47.20	27.40	-22.50	-91.80	5.00	3.50	1.50	4.00	N-BK7/SF2
GLH31-012B-075-VIS	12.70	75.00	72.90	41.30	-34.00	-137.10	4.00	2.50	1.50	3.40	N-BK7/SF2
GLH31-015-050-VIS	15.00	50.00	47.86	31.89	23.19	68.98	4.70	2.90	1.80	3.40	BaK2/SF15
GLH31-016-025-VIS	16.00	25.00	19.88	17.18	13.09	66.68	9.40	7.10	2.30	6.94	N-BAF10/N-SF6
GLH31-016-032-VIS	16.00	31.50	27.82	20.62	14.45	39.93	7.71	5.83	1.88	5.28	BaK2/SF15
GLH31-016-040-VIS	16.00	40.00	36.65	25.96	18.41	52.24	7.29	4.89	2.40	5.41	BaK2/SF15
GLH31-016-050-VIS	16.00	50.00	47.37	31.89	23.31	68.98	5.60	3.80	1.80	4.12	BaK2/SF15
GLH31-016-063-VIS	16.00	63.00	60.47	39.44	25.71	80.71	5.26	3.68	1.58	4.04	BK7/SF12
GLH31-016-100-VIS	16.00	100.00	97.53	61.95	40.41	130.54	5.32	3.32	2.00	4.55	BK7/SF12
GLH31-020-063-VIS	20.00	63.00	59.69	40.18	29.37	86.91	7.05	4.78	2.27	5.21	BaK2/SF15
GLH31-020-080-VIS	20.00	80.00	77.40	50.52	37.62	114.00	5.58	3.58	2.00	4.14	BaK2/SF15
GLH31-025A-040-VIS	25.00	40.00	34.42	28.87	22.28	97.50	10.50	8.90	1.60	6.85	N-BAF10/N-SF6
GLH31-025A-050-VIS	25.00	50.00	45.12	32.88	23.62	64.70	10.30	7.80	2.50	6.61	BaK2/SF15
GLH31-025A-063-VIS	25.00	63.00	58.65	40.78	29.47	84.31	9.21	6.69	2.52	6.32	BaK2/SF15
GLH31-025A-080-VIS	25.00	80.00	76.30	50.89	37.58	112.05	7.70	5.70	2.00	5.44	BaK2/SF15
GLH31-025A-100-VIS	25.00	100.00	96.75	63.15	47.02	142.51	6.98	4.48	2.50	5.18	BaK2/SF15
GLH31-025A-125-VIS	25.00	125.00	122.29	78.38	58.97	181.80	5.74	3.74	2.00	4.31	BaK2/SF15
GLH31-025A-160-VIS	25.00	160.00	157.53	98.94	65.14	211.43	4.90	3.30	1.60	3.74	BK7/SF12
GLH31-025A-200-VIS	25.00	200.00	197.14	125.20	80.02	256.01	5.66	3.65	2.01	4.73	BK7/SF12
GLH31-025A-250-VIS	25.00	250.00	247.77	153.83	101.34	333.21	4.22	2.71	1.51	3.48	BK7/SF12
GLH31-025A-315-VIS	25.00	315.00	312.33	193.67	127.78	420.55	5.01	3.01	2.00	4.42	BK7/SF12
GLH31-025A-400-VIS	25.00	400.00	397.31	245.64	162.39	535.82	4.80	2.80	2.00	4.34	BK7/SF12
GLH31-025A-500-VIS	25.00	500.00	497.05	307.00	203.00	669.80	4.64	2.64	2.00	4.27	BK7/SF12
GLH31-025B-030-VIS	25.40	30.00	22.90	20.90	-16.70	-79.80	14.00	12.00	2.00	8.80	N-BAF10/N-SF6HT
GLH31-025B-035-VIS	25.40	35.20	27.30	24.00	-19.10	-102.10	14.00	12.00	2.00	9.60	N-BAF10/N-SF6HT
GLH31-025B-040-VIS	25.40	40.10	33.40	23.70	-20.10	-57.70	12.50	10.00	2.50	7.40	N-BK7/SF5
GLH31-025B-045-VIS	25.40	45.00	40.20	31.20	-25.90	-130.60	9.00	7.00	2.00	5.70	N-BAF10/N-SF6HT
GLH31-025B-050-VIS	25.40	50.20	43.40	33.30	-22.30	-291.10	11.50	9.00	2.50	8.70	N-BAF10/N-SF10
GLH31-025B-060-VIS	25.40	60.10	54.30	41.70	-25.90	-230.70	10.50	8.00	2.50	8.20	E-BAF11/FD10
GLH31-025B-075-VIS	25.40	74.90	70.30	46.50	-33.90	-95.50	9.50	7.00	2.50	6.90	N-BK7/SF5
GLH31-025B-080-VIS	25.40	80.00	75.30	49.60	-35.50	-101.20	10.00	7.00	3.00	7.30	N-BK7/N-SF5
GLH31-025B-100-VIS	25.40	100.10	97.10	62.80	-45.70	-128.20	6.50	4.00	2.50	4.70	N-BK7/SF5
GLH31-025B-125-VIS	25.40	125.00	122.00	77.60	-55.90	-160.80	6.80	4.00	2.80	5.00	N-BK7/N-SF5
GLH31-025B-150-VIS	25.40	150.00	146.10	91.60	-66.70	-197.70	7.90	5.70	2.20	6.60	N-BK7/SF5
GLH31-025B-200-VIS	25.40	200.20	194.00	77.40	-87.60	291.10	6.50	4.00	2.50	5.70	N-SSK5/LAFN7
GLH31-025B-250-VIS	25.40	250.00	246.70	137.10	-111.50	-459.20	6.00	4.00	2.00	5.20	N-BK7/SF2
GLH31-025B-300-VIS	25.40	300.20	297.00	165.20	-137.10	-557.40	6.00	4.00	2.00	5.40	N-BK7/SF2
GLH31-025B-400-VIS	25.40	399.30	396.00	219.80	-181.60	-738.50	6.00	4.00	2.00	5.50	N-BK7/SF2
GLH31-025B-500-VIS	25.40	502.50	499.90	337.30	-186.80	-557.40	6.00	4.00	2.00	5.60	N-BK7/SF2
GLH31-030-050-VIS	30.00	50.00	44.30	34.00	-29.40	-161.50	10.50	8.50	2.00	6.30	N-BAF10/N-SF6HT
GLH31-030-080-VIS	30.00	80.00	74.30	56.00	-44.20	-219.80	10.50	8.50	2.00	7.90	N-BAF10/N-SF6HT
GLH31-030-100-VIS	30.00	100.00	96.40	70.00	-57.00	-284.40	7.00	5.00	2.00	5.00	N-BAF10/N-SF6HT
GLH31-032-160-VIS	31.50	160.00	156.54	100.32	75.48	232.70	7.34	4.78	2.56	5.56	BaK2/SF15
GLH31-032-200-VIS	31.50	200.00	196.90	123.69	81.34	263.99	6.11	4.11	2.00	4.63	BK7/SF12
GLH31-035-080-VIS	35.00	200.00	70.76	53.76	36.73	435.85	16.07	12.07	4.00	12.79	N-BaF10/N-SF10
GLH31-035-200-VIS	35.00	200.00	200.68	无穷	46.47	86.21	10.60	7.00	3.60	8.81	BK7/F2
GLH31-040-063-VIS	40.00	63.00	53.68	42.95	35.56	191.87	16.50	14.00	2.50	10.51	N-BAF10/N-SF6
GLH31-040-100-VIS	40.00	100.00	94.49	64.52	47.30	136.57	11.84	9.34	2.50	7.19	BaK2/SF15
GLH31-040-160-VIS	40.00	160.00	155.51	100.81	75.48	230.29	9.24	6.74	2.50	6.37	BaK2/SF15
GLH31-040-250-VIS	40.00	250.00	246.13	154.61	101.67	329.99	7.64	5.14	2.50	5.73	BK7/SF12
GLH31-040-400-VIS	40.00	400.00	397.17	245.64	162.39	535.82	5.92	3.92	2.00	4.73	BK7/SF12
GLH31-040-500-VIS	40.00	500.00	495.28	305.31	224.08	667.68	10.00	6.00	4.00	9.04	BK7/N-SF5
GLH31-040-750-VIS	40.00	750.00	744.12	315.18	506.69	无穷	8.00	4.00	4.00	7.36	BK7/N-SF5
GLH31-050A-100-VIS	50.00	100.00	91.97	65.26	48.20	134.59	15.89	13.89	2.00	8.57	BaK2/SF15
GLH31-050A-160-VIS	50.00	160.00	151.92	101.71	75.67	226.24	12.37	9.87	2.50	7.86	BaK2/SF15
GLH31-050A-250-VIS	50.00	250.00	245.23	156.53	118.33	366.25	9.56	7.31	2.25	6.70	BaK2/SF15
GLH31-050A-400-VIS	50.00	400.00	395.55	246.72	162.24	530.64	8.56	5.56	3.00	6.70	BK7/SF12
GLH31-050A-630-VIS	50.00	630.00	626.46	387.70	255.33	840.70	6.30	3.78	2.52	5.12	BK7/SF12
GLH31-050B-075-VIS	50.80	74.90	61.80	50.80	-41.70	-247.70	23.00	20.00	3.00	14.90	E-BAF11/N-SF11
GLH31-050B-080-VIS	50.80	80.00	69.90	54.90	-46.40	-247.20	18.00	16.00	2.00	10.50	N-BAF10/N-SF6HT
GLH31-050B-100-VIS	50.80	100.00	89.00	71.10	-44.20	-363.10	20.00	16.00	4.00	14.40	N-BAF10/N-SF10
GLH31-050B-150-VIS	50.80	150.00	140.40	83.20	-72.10	-247.70	15.00	12.00	3.00	9.70	N-BK7/SF5
GLH31-050B-180-VIS	50.80	180.00	172.70	109.70	-80.70	-238.50	14.00	12.00	2.00	9.40	N-BK7/N-SF5
GLH31-050B-200-VIS	50.80	200.00	190.60	106.20	-92.10	-409.40	16.60	10.60	6.00	12.80	N-BK7/N-SF2
GLH31-050B-250-VIS	50.80	250.00	244.60	137.10	-111.70	-459.20	9.50	7.50	2.00	6.40	N-BK7/SF2
GLH31-050B-300-VIS	50.80	300.00	295.40	161.50	-134.00	-580.80	8.00	6.00	2.00	5.40	N-BK7/SF2
GLH31-050B-400-VIS	50.80	400.00	394.60	292.30	-148.90	-398.50	16.00	8.00	8.00	14.10	N-BK7/N-SF2
GLH31-050B-500-VIS	50.80	500.00	496.30	382.50	-182.10	-471.20	12.00	6.00	6.00	10.50	N-BK7/N-SF2
GLH31-050B-750-VIS	50.80	750.00	743.90	398.60	-343.70	-1544.50	12.00	6.00	6.00	11.00	N-BK7/N-SF2
GLH31-050B-1000-VIS	50.80	1000.00	996.40	757.90	-364.70	-954.20	12.00	6.00	6.00	11.30	N-BK7/N-SF2
GLH31-060-145-VIS	60.00	145.00	135.52	86.60	75.53	515.82	18.60	14.40	4.20	12.36	SK2/SF10
GLH31-060-200-VIS	60.00	200.00	192.20	127.13	94.59	282.80	15.47	12.34	3.13	10.28	BaK2/SF15
GLH31-060-300-VIS	60.00	300.00	295.38	186.10	123.00	396.60	8.50	7.00	1.50	4.93	BK7/SF2
GLH31-063-150-VIS	63.00	150.00	141.25	96.87	71.39	205.63	17.39	14.39	3.00	9.70	BaK2/SF15
