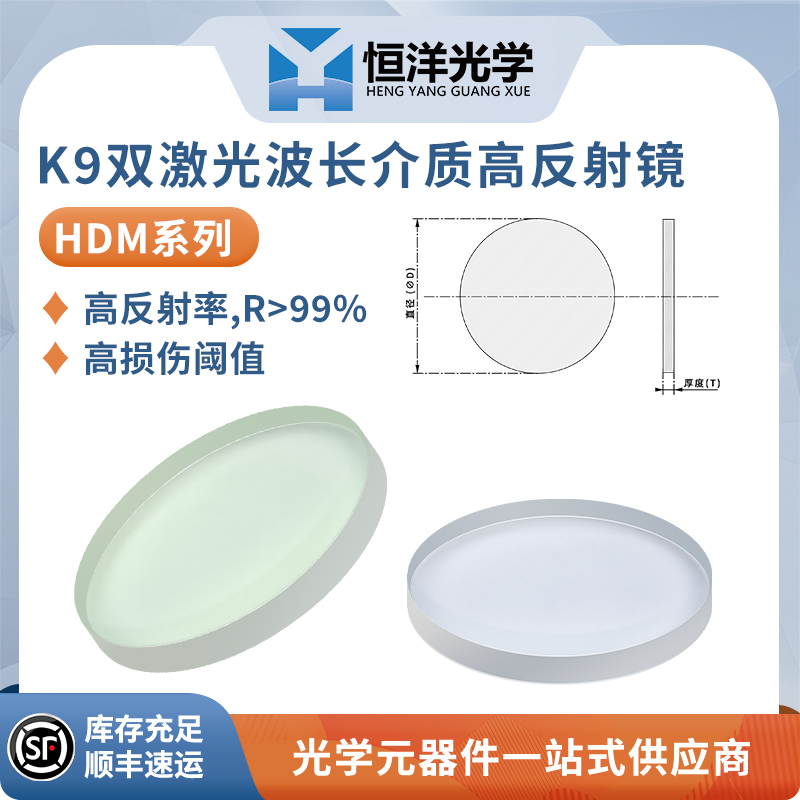

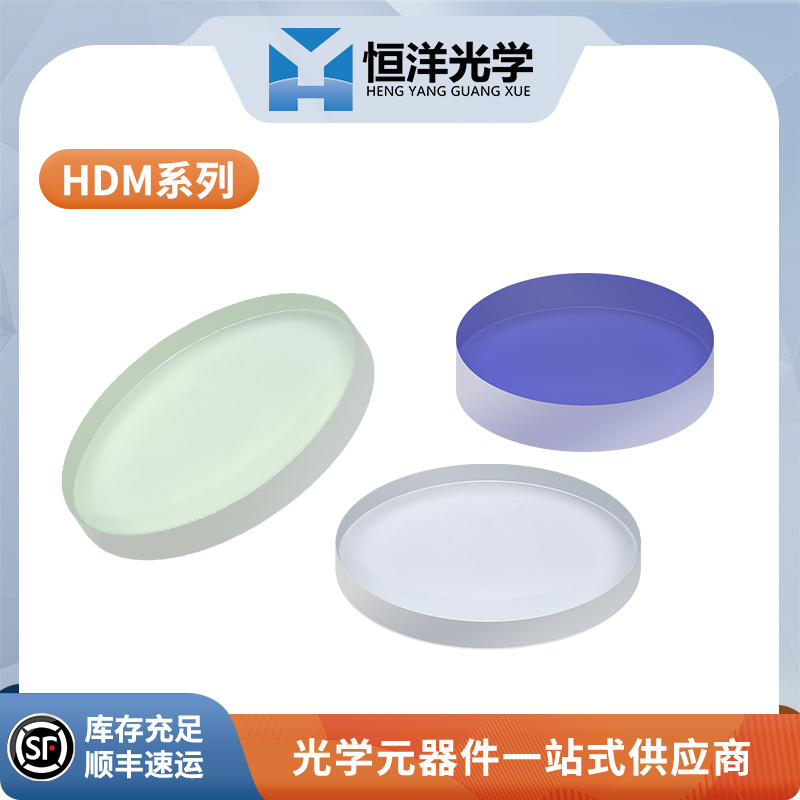

HDM系列-K9双激光波长介质高反射镜
★ 高反射率，R>99%;

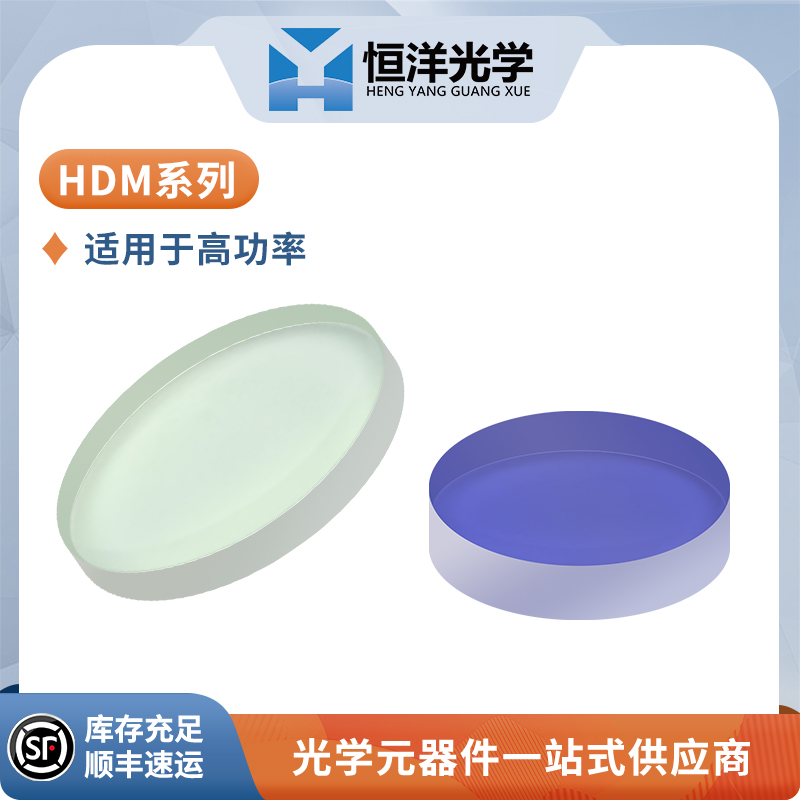

★ 高损伤阈值，适用于高功率;
★ 符合RoHS。
恒洋光学 HDM系列 K9双激光波长介质高反射镜的反射面是一个平面，是一种能够用于多种应用的反射镜，包括光束转折、干涉测量或在成像系统中用作为光学组件。平面反射镜重要参数为：面型及反射率。高表面精度能够降低因色散造成的光线损失量。
* 如无特殊备注，单位默认为mm
| 尺寸公差 |
+0/-0.2mm |
通光孔径 |
>90% |
| 厚度公差 | ±0.2mm | 倒角 | 保护性<0.5mmx45° |
| 表面质量 | 60-40 | 损伤阈值 | >5J/cm²，20ns，20Hz，@1064nm |
| 面形 | <λ/10@632.8nm每25mm(镀膜前) | 镀膜 | 一面镀介质高反膜，Ravg>99%；反面细磨或者检测抛光 |
|
|
||
| 反射镜 | ||
| 反射镜是一种利用反射定律工作的光学元件。反射镜按形状可分为平面反射镜、球面反射镜和非球面反射镜三种：按反射材质，可分为金属膜反射镜和介质膜反射镜。金属反射镜是在高度抛光的衬底上真空蒸金属后，再镀上二氧化硅或氟化镁。特殊应用中，由于金属会引起损失且可能在特殊环境下氧化，因此可由多层介质膜代替，这就是介质膜反射镜。采用高反射比的反射镜可使激光器的输出功率成倍提高。 我们在选择反射镜时要考虑多种因素，才能选到性价比合适又能满足要求的反射镜产品，其中包括波长或波长范围，反射镜表面的反射率，反射镜镀膜和基底材料的光学特性，偏振灵敏度和物理参数（如平面度，表面光洁度，平行度，尺寸等）。另外由于反射镜是第一面反射，反射图像不失真，不出现重影，其被广泛用于光学高保真扫描反射成像和机器视觉成像中。 |
||
| 为什么金属反射膜常带保护膜 | ||
| 金属膜反射镜是我们科研实验使用较多的一类反射镜，这类反射镜的金属膜是比较“娇嫩”的，如果没有保护膜在拿取时以及清洁时需要特别小心，不要用手去触摸裸露在外的金属膜层，否则会刮伤或者氧化其表面膜层。因此，我们通常的做法是在其表面附加一层二氧化硅作为保护膜层。这样不仅可以提高膜层的耐用性，同时也防止了膜层的氧化。一般情况下我们可以用棉签粘上无水乙醇和乙醚的混合液进行擦拭。 | ||
| 反射镜镀膜与温度湿度的关系 | ||
| 正常情况下，介质膜硬膜以及加强加保护的金属膜对于温度的敏感性不大，反射率随温度的变化较小，有些甚至用在-30C~100C也不会有特别大的差异。但对于介质膜反射镜，由于膜层太多，如果表面的膜层材质保护不好或者光洁度不好(带宽越宽，必然导致镀膜光洁度变差)，会导致反射镜暴露在环境中吸收潮气及水份而发生变化，反射率必然会受影响。这个影响相对于温度来讲要大很多，所以在使用过程中很大程度上受到环境湿度的影响导致的反射率的变化比温度的影响更大。而具有较好保护的金属膜相对来说更能承受一些环境变化，较好的保护层能保证内部金属层不会发生化学变化。 | ||
| 激光损伤阈值 | ||
| 随着高能量激光在科研中的普遍应用，镀膜元件的激光损伤阈值就成为科研工作者特别关注的一个指标。激光损伤阈值是表征被激光辐照的介质抗激光损伤能力的重要参量。它是一个临界值，即超过这个值的使用会有极大的可能元件会引起介质内部或者表面的局部变形甚至完全损坏。 | ||

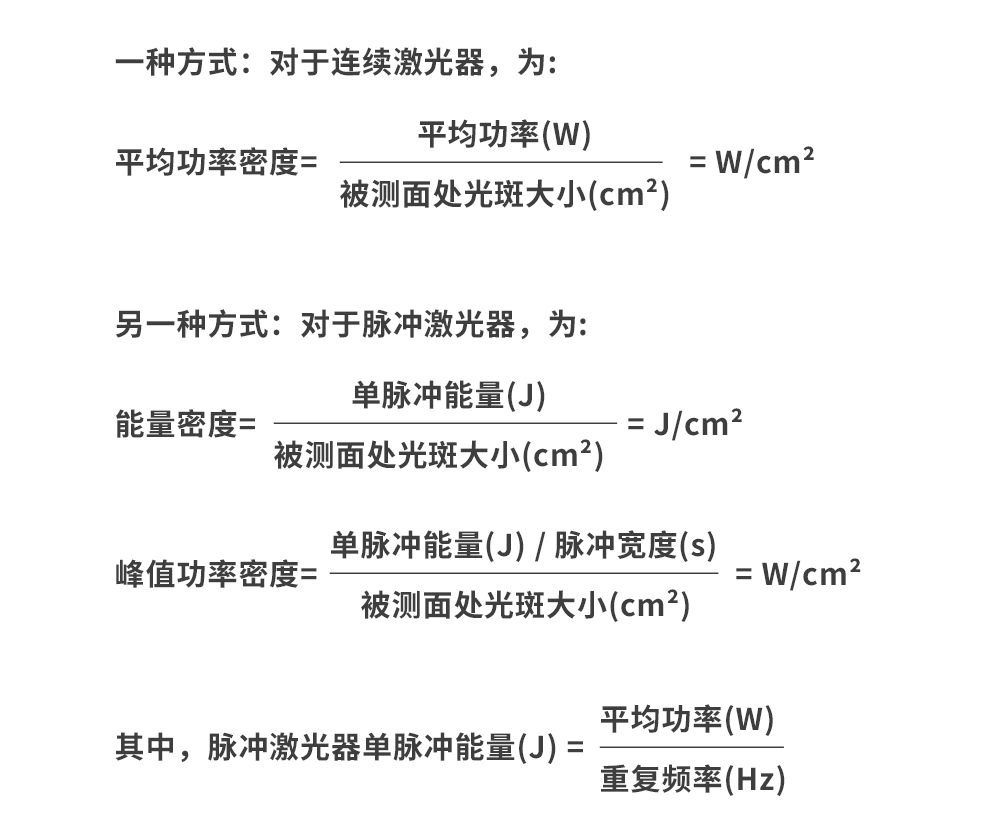

| 常规反射镜损伤阈值计算公式 | ||
 |
||
恒洋光学 HDM系列 K9双激光波长介质高反射镜的反射面是一个平面，是一种能够用于多种应用的反射镜，包括光束转折、干涉测量或在成像系统中用作为光学组件。平面反射镜重要参数为：面型及反射率。高表面精度能够降低因色散造成的光线损失量。
