氟化钙双凹透镜-GLH54系列

关联分类
产品说明

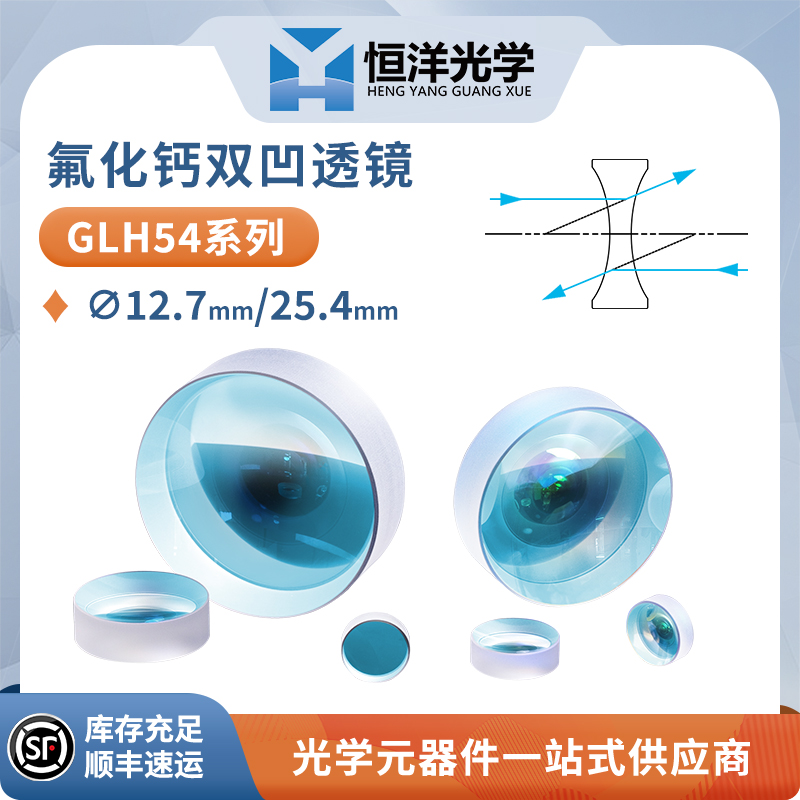

恒洋光学 GLH54系列 氟化钙双凹透镜是以氟化钙为基底材质,由两个曲率相等的凹面组成,常用于透镜的扩束、投影及扩大光学系统焦距。

双凹透镜的焦距是负的,是发散会聚光束很好的选择。类似于平凹透镜,双凹透镜可将一束平行光束发散到虚焦点,像在伽利略型扩束器中一样(请参照曲线标签)。

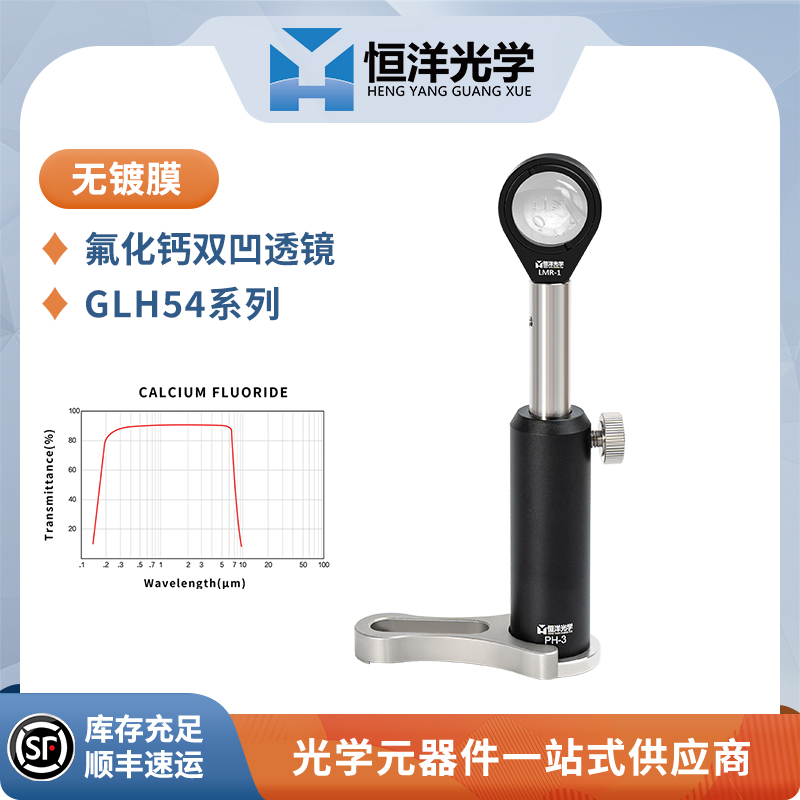

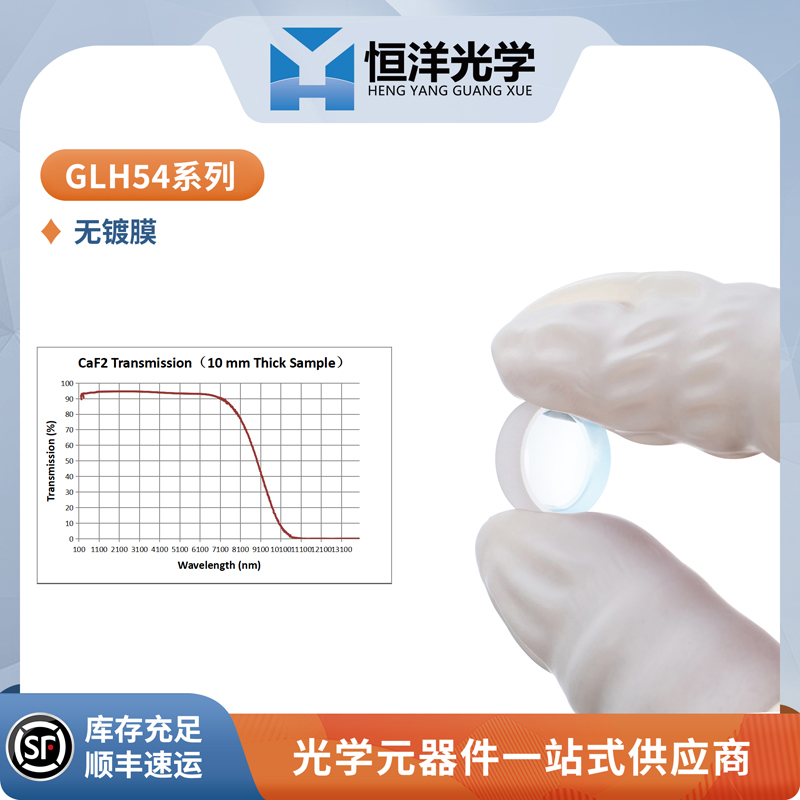

氟化钙材质的具有较宽的透过光谱范围(180nm-8.0μm)。其具有较高的损伤阈值、低荧光性、高均匀性等特点,物理特性较软,表面容易划伤,常应用于激光器的准直,也常被作为多种光学元件的基底,例如透镜、窗口片等。

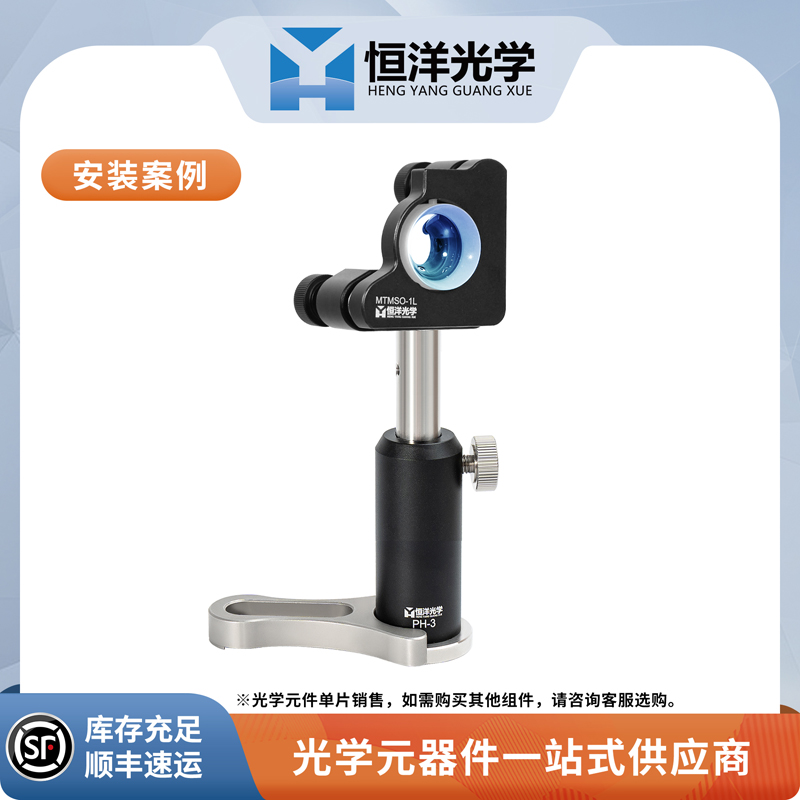

恒洋光学提供固定式透镜安装座,用于安装此处所售的透镜。如果需安装某些尺寸的高曲率透镜,我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的 MLNR系列 透镜架,安装透镜时能为卡环扳手提供更大的间隙。

示意图

* 如无特殊备注,单位默认为mm

通用参数
基板材料 氟化钙(CaF₂)单晶 焦距误差(EFL) ±1%
设计波长 587.6nm 透镜定心误差 <3分
直径误差 +0.0/-0.1mm 表面光洁度 60-40
中心厚度误差 ±0.1mm 倒边 0.2mm×45°



氟化钙双凹透镜-GLH54系列



恒洋光学 GLH54系列 氟化钙双凹透镜是以氟化钙为基底材质,由两个曲率相等的凹面组成,常用于透镜的扩束、投影及扩大光学系统焦距。

双凹透镜的焦距是负的,是发散会聚光束很好的选择。类似于平凹透镜,双凹透镜可将一束平行光束发散到虚焦点,像在伽利略型扩束器中一样(请参照曲线标签)。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。





※产品仅包含单片镜片,如需购买其他组件,请咨询客服选购。
