产品说明

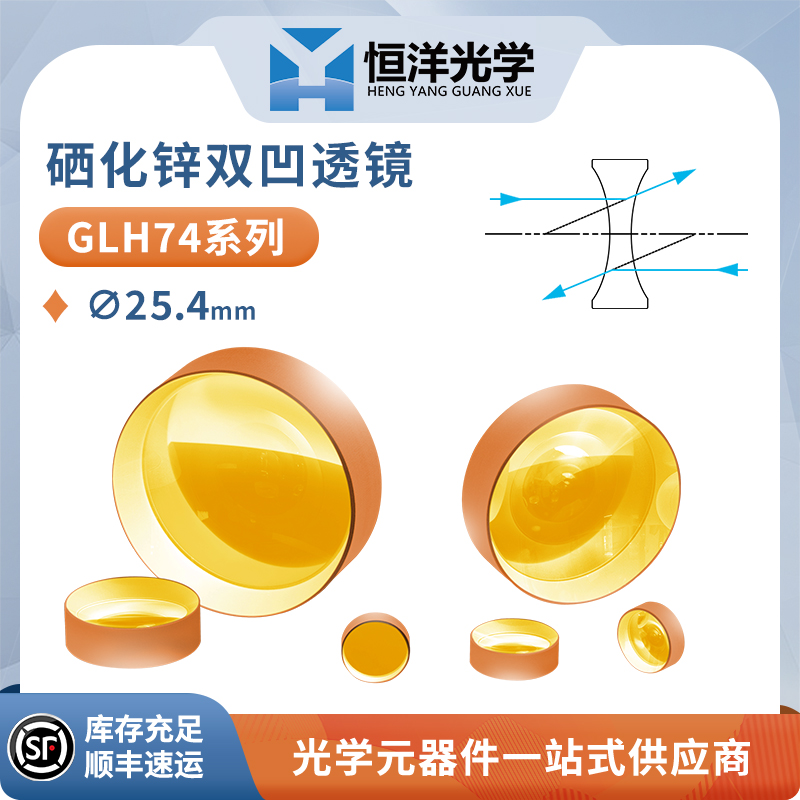

恒洋光学 GLH74系列 硒化锌双凹透镜是以硒化锌为基底材质,由两个曲率相等的凹面组成,常用于透镜的扩束、投影及扩大光学系统焦距。

双凹透镜的焦距是负的,是发散会聚光束很好的选择。类似于平凹透镜,双凹透镜可将一束平行光束发散到虚焦点,像在伽利略型扩束器中一样(请参照曲线标签)。

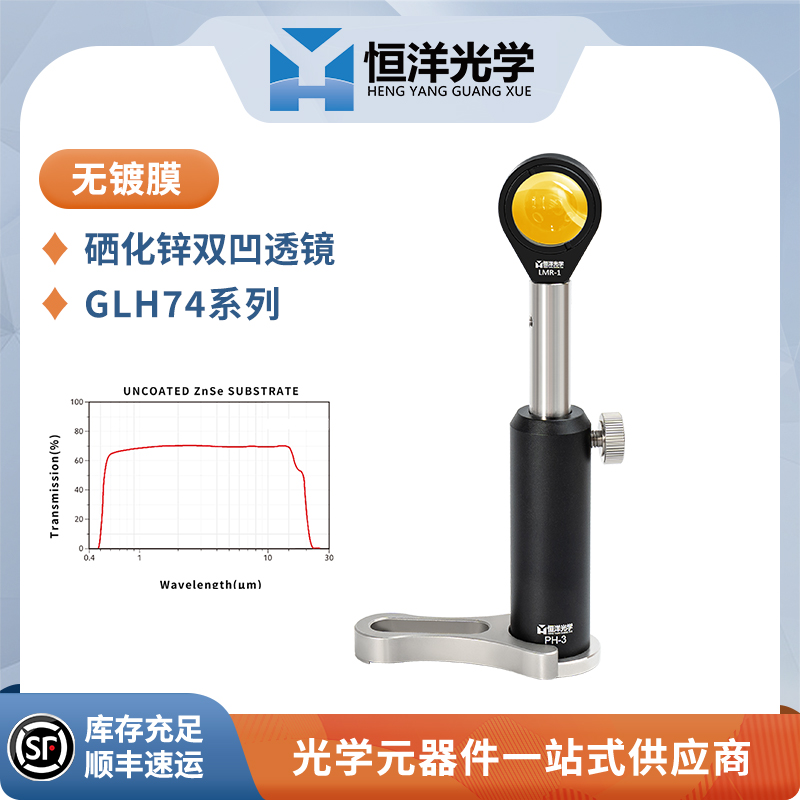

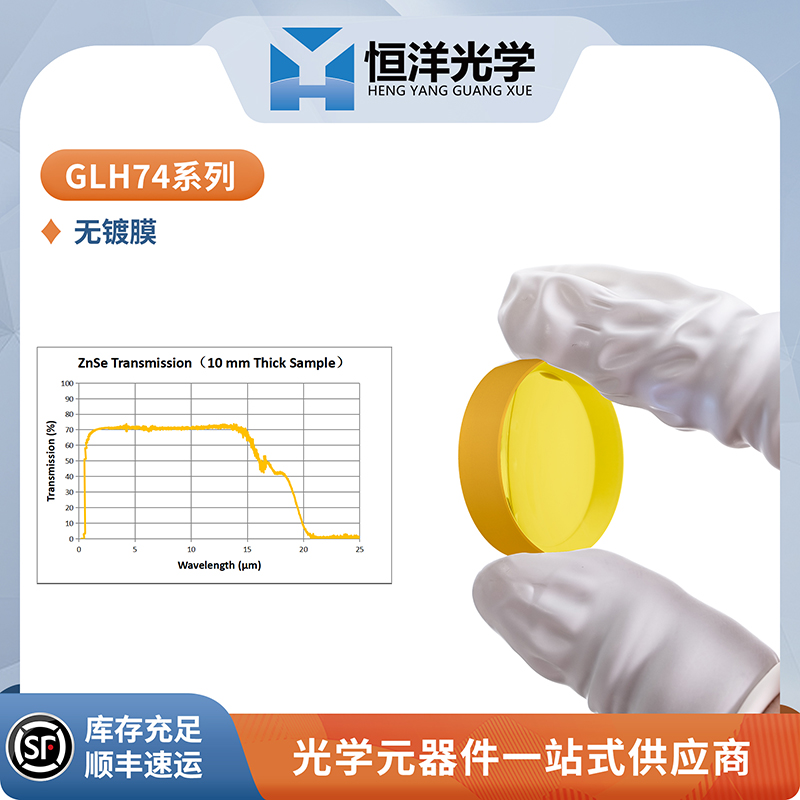

硒化锌是一种红外波段常用的光学玻璃材料,透过波段为600nm-16μm,具有低吸收、抗热冲击等特点,常用于热成像系统中,还可以用于部分可见光光学系统中,可以作为多种光学元件的基底。

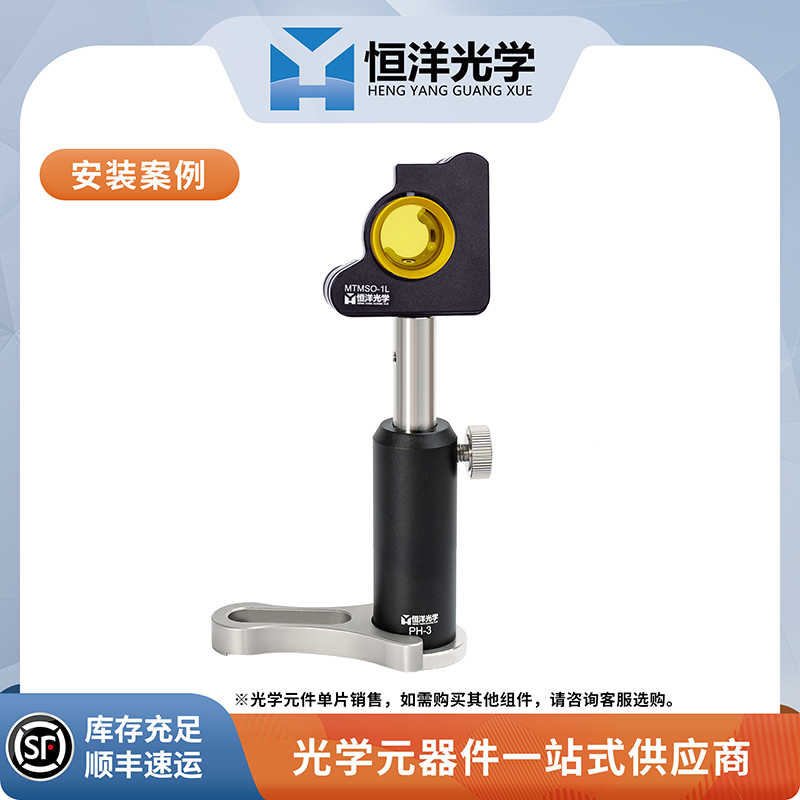

恒洋光学提供固定式透镜安装座,用于安装此处所售的透镜。如果需安装某些尺寸的高曲率透镜,我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的MLNR系列透镜架,安装透镜时能为卡环扳手提供更大的间隙。

示意图

* 如无特殊备注,单位默认为mm

通用参数
基板材料 CVD激光级硒化锌(ZnSe) 焦距误差(EFL) ±1%
设计波长 10.6μm 透镜定心误差 <3分
直径误差 +0.0/-0.1mm 表面光洁度 60-40
中心厚度误差 ±0.2mm 倒边 0.2mm×45°



硒化锌双凹透镜-GLH74系列



恒洋光学 GLH74系列 硒化锌双凹透镜是以硒化锌为基底材质,由两个曲率相等的凹面组成,常用于透镜的扩束、投影及扩大光学系统焦距。

双凹透镜的焦距是负的,是发散会聚光束很好的选择。类似于平凹透镜,双凹透镜可将一束平行光束发散到虚焦点,像在伽利略型扩束器中一样(请参照曲线标签)。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。



※产品仅包含单片镜片,如需购买其他组件,请咨询客服选购。
