氟化钙双凸透镜-GLH52系列

关联分类
产品说明

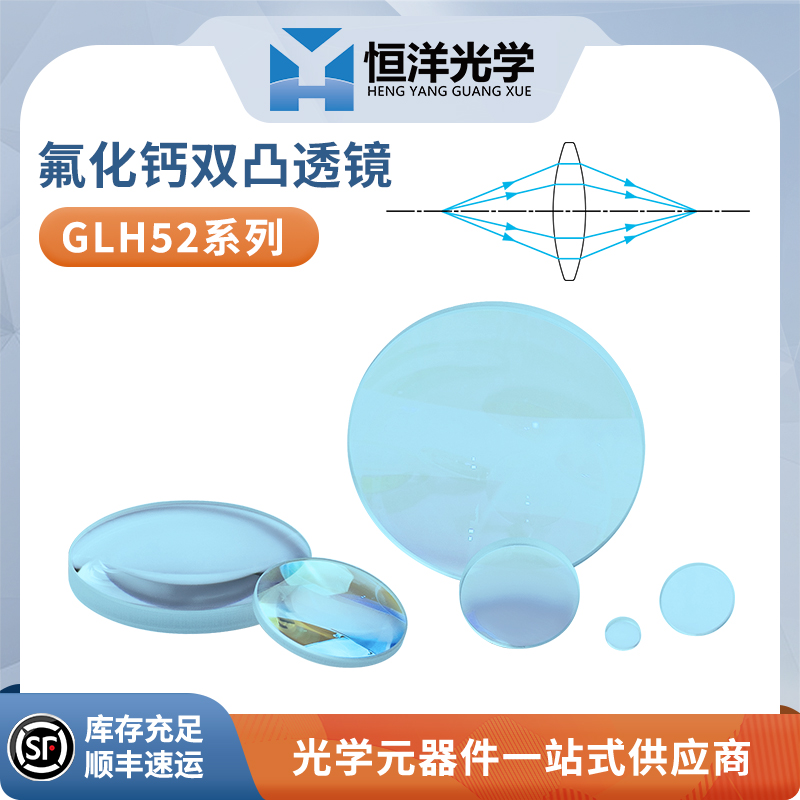

恒洋光学 GLH52系列 氟化钙双凸透镜的特点是焦距为正,由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大,产生的像差就越大。这种类型的透镜适合在以下情况下使用:物和像在透镜的两侧,且像距和物距的比值(共轭比)在0.2和5之间。

双凸透镜的焦距公式计算:f= (R1xR2)/((n-1)x(R2-R1))

恒洋光学提供固定式透镜安装座,用于安装此处所售的透镜。如需安装某些尺寸的高曲率透镜,我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的 MLNR系列 镜架,安装透镜时能为卡环扳手提供更大的间隙。

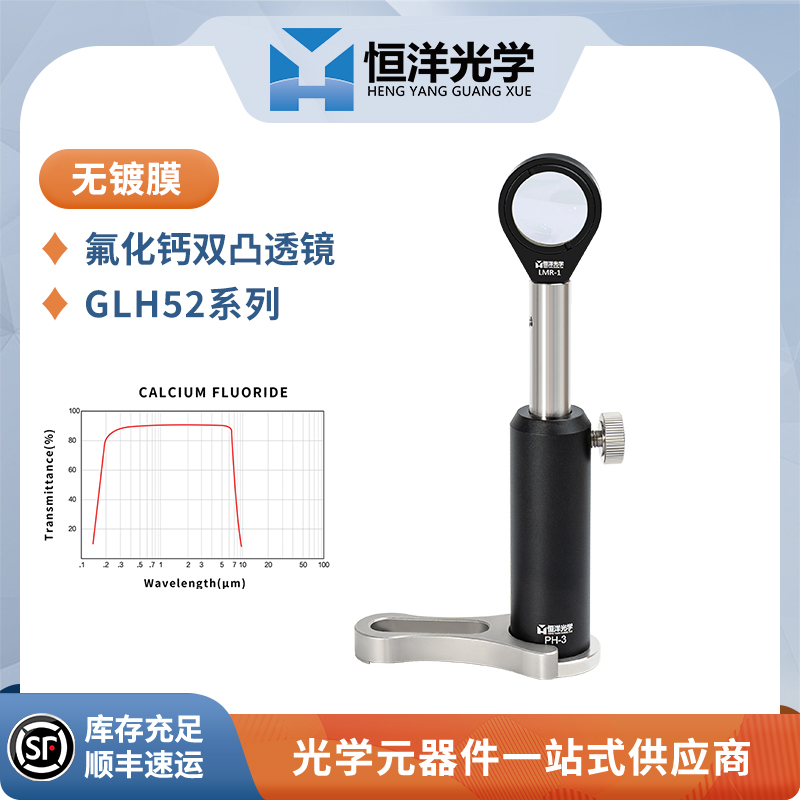

氟化钙材质的具有较宽的透过光谱范围(180nm-8.0μm)。其具有较高的损伤阈值、低荧光性、高均匀性等特点,物理特性较软,表面容易划伤,常应用于激光器的准直,也常被作为多种光学元件的基底,例如透镜、窗口片等。

示意图

* 如无特殊备注,单位默认为mm

通用参数
基板材料 氟化钙(CaF₂)单晶 焦距误差(EFL) ±1%
设计波长 587.6nm 透镜定心误差 <3分
直径误差 +0.0/-0.1mm 表面光洁度 60-40
中心厚度误差 ±0.1mm 倒边 0.2mm×45°



氟化钙双凸透镜-GLH52系列



恒洋光学 GLH52系列 氟化钙双凸透镜的特点是焦距为正,由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大,产生的像差就越大。这种类型的透镜适合在以下情况下使用:物和像在透镜的两侧,且像距和物距的比值(共轭比)在0.2和5之间。

  注意: 产品图纸仅供参考,实际产品可能包含误差,不可用作加工。



※产品仅含镜片,如需购买其他组件,请咨询客服选购。
